RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Manual de instalação
2
Tanque de água quente doméstica (opção)
Um tanque de água quente doméstica opcional RKHW*, com um
aquecedor de apoio eléctrico integrado de 3 kW pode ser ligado à
unidade interior. O tanque de água quente doméstica só está
disponível num tamanho: 300 litros. Consulte o manual de instalação
do tanque de água quente doméstica, para obter mais pormenores.
Kit de depósito de drenagem (opção)
Nas versões com aquecimento e refrigeração (RKHBX), é
necessário instalar o kit de depósito de drenagem, EKHBDP.
Para mais informações acerca do kit de depósito de drenagem,
consulte "Instalação do kit de depósito de drenagem EKHBDP
(apenas nos modelos RKHBX)" na página 14.
Kit de placa de circuito impresso de E/S digitais (opção)
Uma placa de circuito impresso opcional de E/S digitais, EKRP1HB,
pode ser ligada à unidade interior, permitindo:
■ saída para alarme remoto
■ saída de ligar/desligar aquecimento/refrigeração
■ funcionamento bivalente (sinal de permissão para a caldeira
auxiliar)
Consulte o manual de utilização da unidade interior e o manual de
instalação da placa de circuito impresso de E/S digitais, para mais
informações.
Consulte o esquema eléctrico ou o diagrama de ligações, relativa-
mente às conexões da placa de circuito impresso à unidade.
Kit de termóstato remoto (opção)
Pode ser ligado à unidade interior, como opção, um termóstato de
ambiente RKRTW, RKRTWA ou RKRTR. Consulte o manual de
instalação do termóstato de ambiente, para mais informações.
Opções possíveis
Ligação com tarifários bonificados
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas. O controlo integral da unidade
só será possível caso o tipo de tarifário bonificado utilizado assegure
que o fornecimento de energia não é interrompido. Consulte
"Ligação com tarifários bonificados" na página 20 para mais
informações.

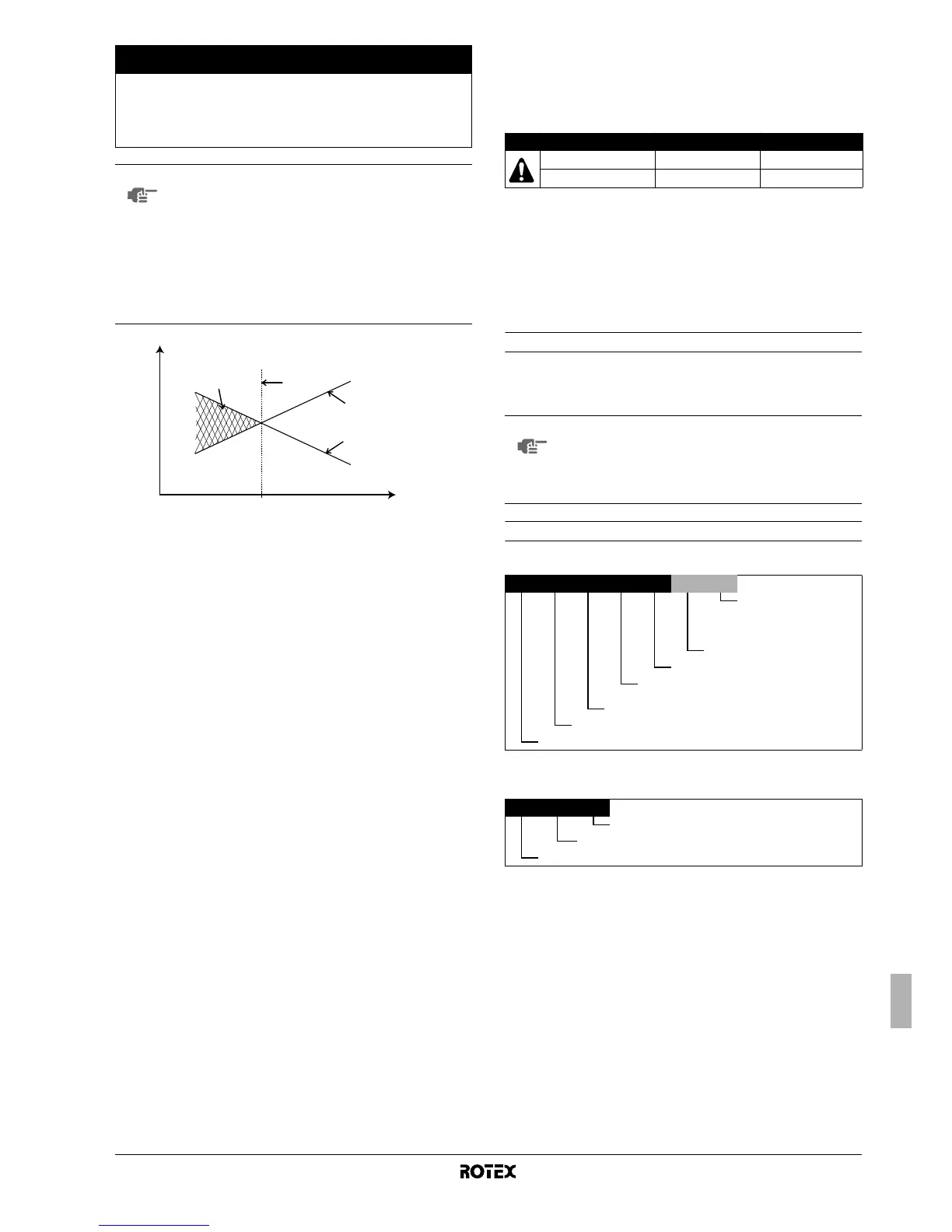

Âmbito deste manual
Este manual de instalação descreve os procedimentos para
tratamento, instalação e conexão de todos os modelos de unidades
interiores RKHBH/X.
Identificação do modelo
Unidade interior
Kit de depósito de drenagem (opcional)
Modelos de unidades
interiores
Capacidade do
aquecedor de reserva
Tensão nominal do
aquecedor de reserva
RKHB*008BA3V3 3 kW 1x 230 V
RKHB*008BA6V3 6 kW 1x 230 V
RKHB*008BA6WN 6 kW 3x 400 V
RKHB*008BA9WN 9 kW 3x 400 V
NOTA
■ Uma unidade de exterior RRLQ0*BA só pode ser
ligada a uma unidade interior RKHBH/X008BA (o
aquecedor da base da unidade de exterior tem de
ser controlado pela unidade interior).
■ Uma unidade de exterior RRHQ0*BA pode ser
ligada a uma unidade interior RKHBH/X008BA ou
a uma unidade interior RKHBH/X008AA/AB (se
for necessário um kit de aquecedor da base da
unidade, consulte "Opções possíveis" na
página 2).
1 Capacidade da bomba de aquecimento
2 Capacidade de aquecimento necessária (depende do local)
3 Capacidade adicional de aquecimento prestada pelo
aquecedor de reserva
4 Temperatura de equilíbrio (pode ser definida através da
interface de utilizador, consulte "Regulações locais" na
página 25)
T
A
Temperatura ambiente (exterior)
P
H
Capacidade de aquecimento
T
A
43
1
2
P
H
EKBPHT08 EKBPHT08BA
RKHBH/X008AA/AB Possível Não permitido
RKHBH/X008BA Possível Possível
NOTA
A instalação da unidade de exterior de bomba de calor
RRHQ é descrita no manual de instalação da unidade
de exterior.
A utilização da unidade interior é descrita no manual
de utilização da unidade interior.
RK HB X 008 AB 3 V3
Tensão nominal do
aquecedor de reserva:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacidade do aquecedor de
Série
Capacidade de aquecimento ou refrigeração
(a) Para obter os valores exactos, consulte "Especificações técnicas" na página 42.
X = aquecimento e refrigeração
H = só aquecimento
Hydro Box
Kit Rotex
EK HB DP 150
Depósito de drenagem
Hydro Box
Kit europeu
