Manuel d'installation
5
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Chauffage de l'eau domestique
Lorsque le mode de chauffage de l'eau domestique est activé (soit
manuellement par l'utilisateur, soit automatiquement via un tempori-
sateur), la température de l'eau chaude domestique cible sera
atteinte en combinant le serpentin de l'échangeur de chaleur et le
surchauffage électrique.
Lorsque la température de l'eau chaude domestique est inférieure au
point de consigne configuré par l'utilisateur, la vanne à 3 voies sera
activée pour chauffer l'eau chaude domestique au moyen de la
pompe à chaleur. Dans le cas d'une demande d'eau chaude
domestique élevée ou d'un réglage de température d'eau chaude
domestique élevé, le surchauffage (11) peut fournir une chaleur
auxiliaire.
Application 3
Application de chauffage et de refroidissement d'un volume avec un
thermostat d'ambiance adapté pour le changement chauffage/
refroidissement raccordé à l'unité intérieure. Le chauffage est fourni
par des boucles de chauffage dans le sol et des ventilo-convecteurs.
Le refroidissement est assuré par les ventilo-convecteurs
uniquement.
L'eau chaude domestique est fournie par le ballon d'eau chaude
domestique qui est raccordé à l'unité intérieure.
Fonctionnement de la pompe et chauffage/refroidissement de
volume
En fonction de la saison, le client sélectionnera le chauffage ou le
refroidissement sur le thermostat d'ambiance (T). Cette sélection
n'est pas possible en utilisant l'interface utilisateur.
Lorsque le chauffage/refroidissement de volume est requis par le
thermostat d'ambiance (T), la pompe commencera à fonctionner et
l'unité intérieure (2) passera au "mode de chauffage"/"mode de
refroidissement". L'unité extérieure (1) commencera à fonctionner
pour atteindre la température d'eau chaude/froide de départ cible.
En cas de mode de refroidissement, la vanne à 2 voies (13) se
fermera pour empêcher l'eau froide de passer par les boucles de
chauffage du sol (FHL).
Le réglage ON/OFF du mode de chauffage/refroidissement se fait au
moyen du thermostat d'ambiance et ne peut pas se faire via
l'interface utilisateur sur l'unité intérieure.
Chauffage de l'eau domestique
Le chauffage de l'eau domestique est décrit au point "Application 2" à
la page 4.
REMARQUE
L'unité intérieure peut être configurée de sorte qu'aux
basses températures extérieures, l'eau domestique
soit exclusivement chauffée par le surchauffage. Cela
permet de mettre à disposition la totalité de la capacité
de la pompe à chaleur pour le chauffage de volume.
Pour plus de détails sur la configuration du ballon
d'eau chaude domestique pour basses températures
extérieures, se reporter à "Réglages sur place" à la
page 25, réglages sur place [5-02] à [5-04].

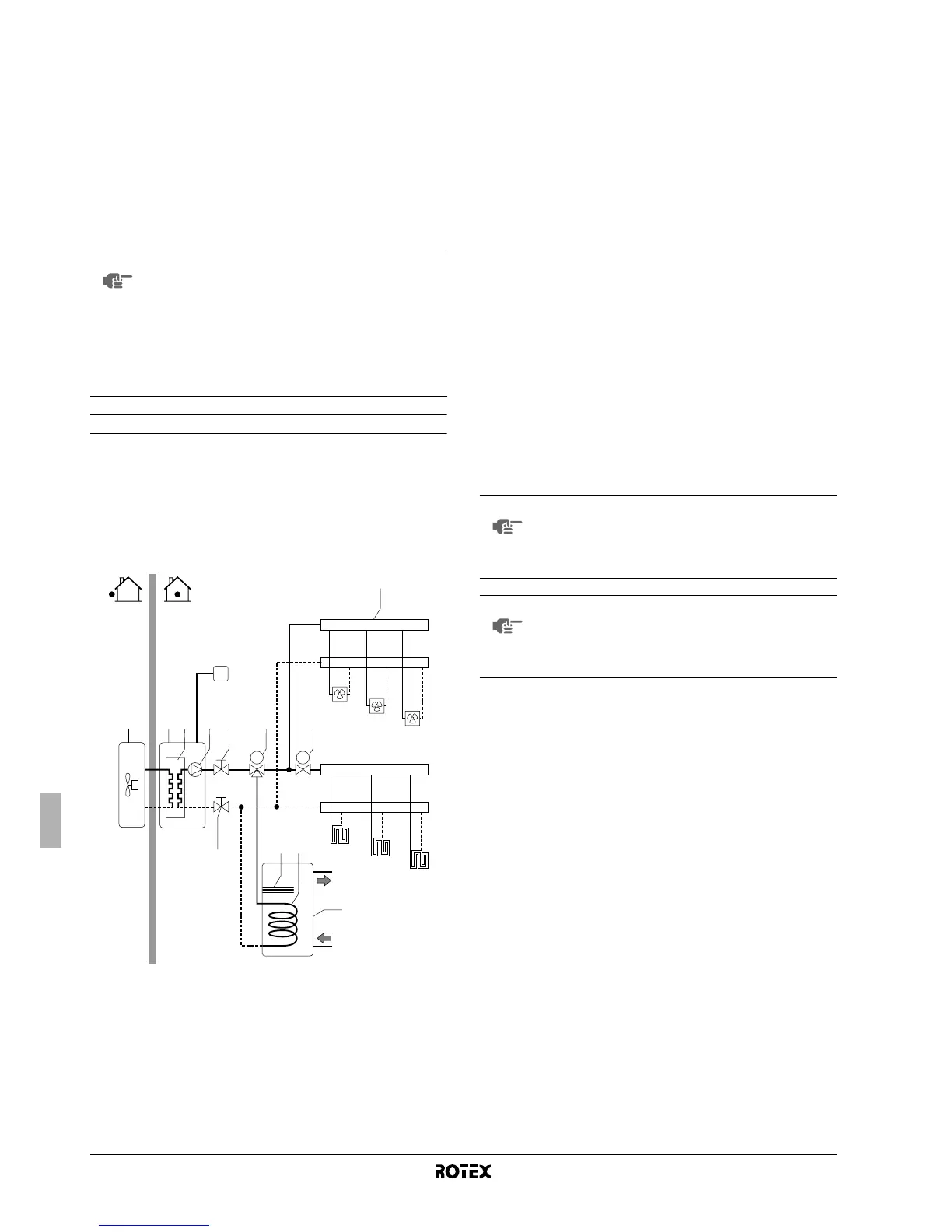

M M
FHL1
T
FHL2
FHL3
FCU1
FCU2
FCU3
54321
6
7
8 13
10
11 12
1 Unité extérieure 10 Ballon d'eau chaude
domestique (option)
2 Unité intérieure
3 Echangeur thermique 11 Surchauffage
4 Pompe 12 Serpentin d'échangeur
de chaleur
5 Vanne d'arrêt
6 Collecteur (non fourni) 13 Vanne à 2 voies
motorisée (non fournie)
7 Vanne d'arrêt
8 Vanne à 3 voies
motorisée (à prévoir)
FCU1..3 Ventilo-convecteur
(option)
FHL1..3 Boucle de chauffage
au sol
T Thermostat d'ambiance
avec commutateur de
chauffage/
refroidissement (option)
REMARQUE
Veiller à raccorder les fils du thermostat aux bornes
correctes (voir "Raccordement du câble de thermostat"
à la page 19) et à configurer les microcommutateurs à
bascule correctement (voir "Configuration de
l'installation du thermostat d'ambiance" à la page 23).
REMARQUE
Le câblage de la vanne à 2 voies (13) est différent pour
une vanne NC (normalement fermée) et une vanne
NO (normalement ouverte)! Veiller à effectuer la
connexion aux numéros de bornes corrects comme
détaillé sur le schéma de câblage.
