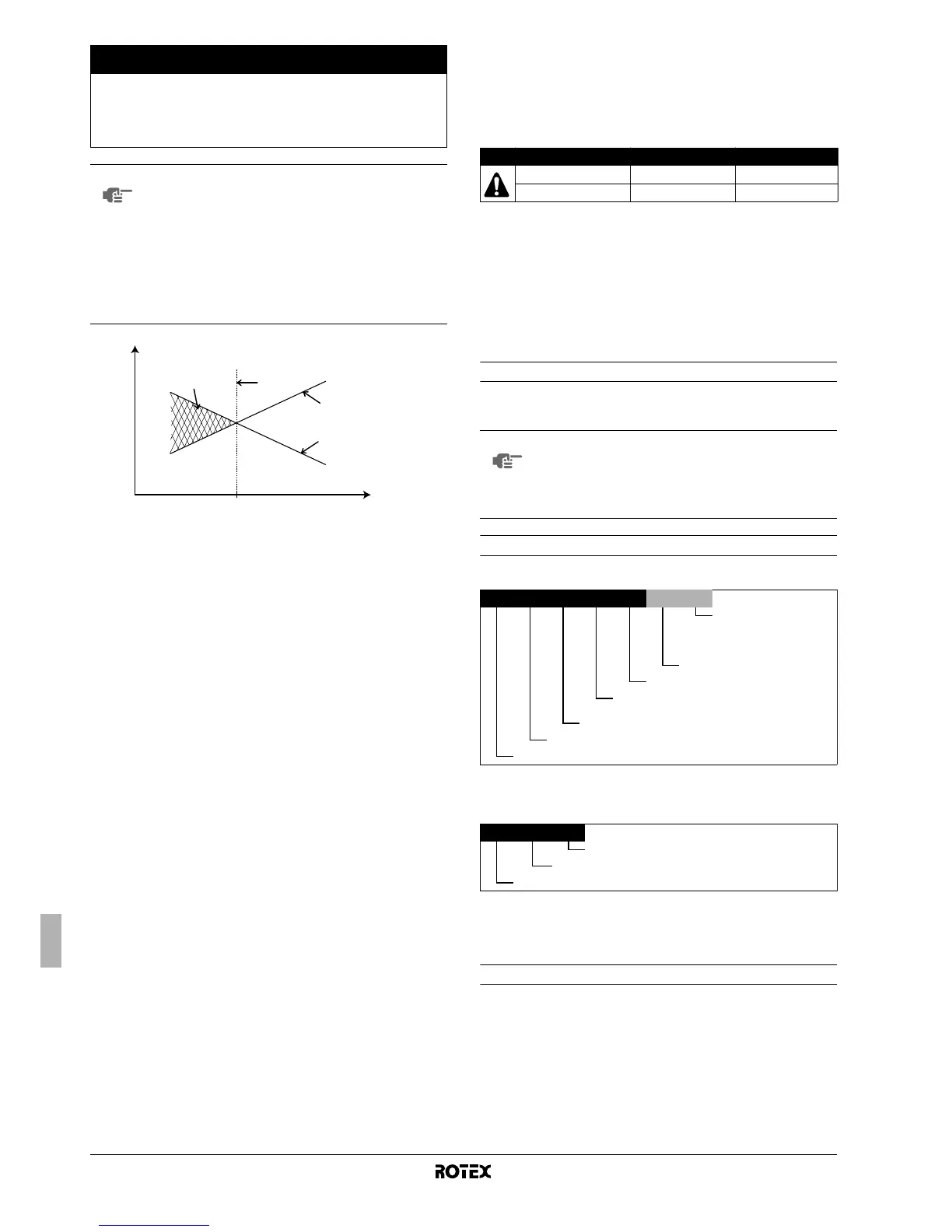

Manual de instalación
2
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
Depósito de agua caliente sanitaria (opcional)
A la unidad interior se puede conectar un depósito de agua caliente
sanitaria opcional RKHW* con una resistencia eléctrica integrada de
3 kW. El depósito de agua caliente sanitaria está disponible en un
único tamaño: 300 litros. Para obtener más información, consulte el
manual de instalación del depósito de agua caliente sanitaria.
Kit de bandeja de drenaje (opcional)
En los modelos de calefacción/refrigeración (RKHBX), es necesario
instalar el kit de bandeja de drenaje EKHBDP.
Para obtener información detallada acerca del kit de bandeja de
drenaje consulte "Instalación de la bandeja de drenaje EKHBDP
(sólo para los modelos RKHBX)" en la página 14.
Kit de PCB de E/S digital (opcional)
A la unidad interior se puede conectar una PCB de E/S digital
EKRP1HB y permite:
salida de alarma remota
salida de calefacción/refrigeración ON/OFF
funcionamiento bivalente (señal de autorización para la caldera
auxiliar)
Consulte el manual de funcionamiento de la unidad interior y el
manual de instalación de la PCB de E/S digital para obtener más
información.
Consulte el diagrama de cableado o el diagrama de conexiones para
conectar esta PCB a la uniad.
Kit de termostato remoto (opcional)
Se puede conectar un termostato de habitación opcional RKRTW,
RKRTWA o RKRTR a la unidad interior. Consulte el manual de
instalación del termostato de habitación para obtener más
información.
Opciones posibles
Conexión a una fuente de alimentación de tarifa reducida
Este equipo permite conectarse a sistemas de suministro de
alimentación a tarifa reducida. Seguirá siendo posible mantener el
control total de la unidad sólo en caso de que el suministro de
alimentación eléctrica a tarifa reducida sea del tipo en el que el
suministro es ininterrumpido. Consulte el capítulo "Conexión a una
fuente de alimentación de tarifa reducida" en la página 21 para
obtener información detallada.
Ámbito de aplicación de este manual
El manual de instalación describe los procedimientos para manejar,
instalar y conectar todos los modelos de unidad interior RKHBH/X.
Identificación de modelo
Unidad interior
Kit de bandeja de drenaje (opcional)
ACCESORIOS
Accesorios suministrados con la unidad interior
Consulte la figura 1
Modelo de unidad
interior
Capacidad del
calefactor auxiliar
Tensión nominal del
calefactor auxiliar
RKHB*008BA3V3 3 kW 1x 230 V
RKHB*008BA6V3 6 kW 1x 230 V
RKHB*008BA6WN 6 kW 3x 400 V
RKHB*008BA9WN 9 kW 3x 400 V
NOTA
Una unidad exterior RRLQ0*BA sólo puede
conectarse a una unidad interior RKHBH/X008BA
(el calefactor de placas inferior en la unidad
exterior deberá ser controlado por la unidad
interior).
Una unidad exterior RRHQ0*BA puede
conectarse a una unidad interior RKHBH/X008BA
o a una unidad interior RKHBH/X008AA/AB (si es
necesario un kit de placas inferior, consulte
"Opciones posibles" en la página 2).
1 Capacidad de la bomba de calor
2 Capacidad de calefacción requerida (dependiente del lugar)
3 Capacidad de calefacción adicional proporcionada por el
calefactor auxiliar
4 Equilibrio de temperatura (puede ajustarse a través de la
interfaz del usuario, consulte "Configuración personalizada" en
la página 25)
T
A
Temperatura ambiente (exterior)
P
H
Capacidad de calefacción
T
A
43
1
2
P
H
EKBPHT08 EKBPHT08BA
RKHBH/X008AA/AB Posible No permitido
RKHBH/X008BA Posible Posible
NOTA
La instalación de la bomba de calor exterior RRHQ se
explica en el manual de instalación de la unidad
exterior.
La operación de la unidad interior se explica en el
manual de operación de la unidad interior.
RK HB X 008 AB 3 V3
Tensión nominal del
calefactor auxiliar:
V3 = 1F, 230 V
WN = 3F, 400 V
Capacidad del calefactor
Serie
Indicación de la capacidad de calefacción/
(a) Para obtener los valores exactos consulte el apartado "Especificaciones
técnicas" en la página 43.
X = calefacción y refrigeración,
H = sólo calefacción
Hydrobox
Kit Rotex
EK HB DP 150
Bandeja de drenaje
Hydrobox
Kit para Europa
1 Manual de instalación
2 Manual de operación
3 Válvula de cierre
4 Pegatina con el diagrama de cableado (al dorso de la tapa de
la unidad interior)
5 Tornillo de fijación de la tapa de la unidad interior
6 Termistor + cable de conexión (12 m)
