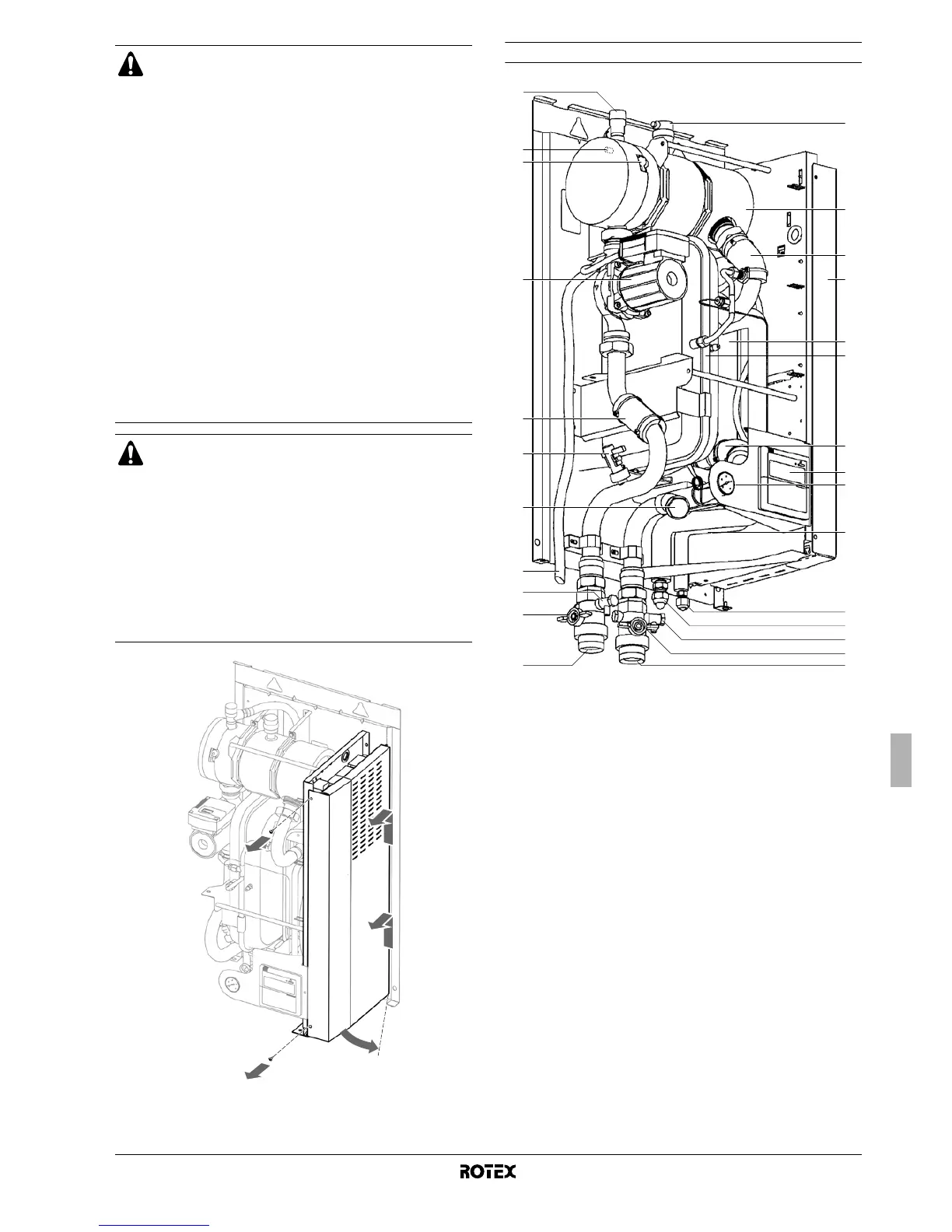

Componenti principali
1. Valvola di spurgo dell'aria
L'aria restante nel sistema idraulico del refrigeratore viene
automaticamente eliminata attraverso la valvola di spurgo
dell'aria.
2. Riscaldatore di riserva
Il riscaldatore di riserva è costituito da un elemento riscaldante
elettrico nel serbatoio del riscaldatore di riserva che aumenta la
capacità di riscaldamento per il circuito idraulico, se la capacità
di riscaldamento dell'unità esterna è insufficiente a causa di
temperature esterne ridotte.
3. Sensori di temperatura
Quattro sensori di temperatura determinano la temperatura
dell'acqua e del refrigerante in punti diversi del circuito idraulico.
4. Quadro elettrico
Il quadro elettrico contiene i componenti elettrici ed elettronici
principali dell'unità interna.
5. Scambiatore di calore
6. Serbatoio di espansione (10 litri)
7. Interfaccia dell'utente
L'interfaccia dell'utente consente all'installatore e all'utente di
impostare, utilizzare e mantenere l'unità.
8. Attacco del refrigerante liquido
9. Attacco del refrigerante gassoso
10. Valvole di chiusura (accessorio)
Le valvole di chiusura sull'attacco di ingresso e sull'attacco di
uscita dell'acqua consentono l'isolamento del circuito idraulico
dell'unità interna dal circuito idraulico dell'acqua residenziale.
Questo agevola il drenaggio e la sostituzione dei filtri dell'unità
interna.
AVVERTIMENTO
■ Togliere tutta l'alimentazione (alimentazione dell'unità
esterna, nonché alimentazione del riscaldatore di
riserva e del serbatoio dell'acqua calda per usi
domestici, se applicabile) prima di rimuovere il
coperchio di servizio del quadro elettrico.
■ Non toccare i tubi del refrigerante durante e subito
dopo l'operazione, poiché possono presentare
temperature molto elevate o molto basse, a seconda
delle condizioni del refrigerante che scorre nei tubi,
del compressore e delle altre parti del ciclo di
refrigerazione. Se si toccano i tubi del refrigerante, le
mani possono rimanere ustionate o soffrire ustioni da
gelo. Per evitare lesioni, aspettare fin quando le
tubature non siano ritornate a temperatura ambiente,
oppure, se è necessario toccarle, assicurarsi di
indossare dei guanti adatti.
■ Non toccare le parti interne (pompa, riscaldatore di
riserva, ecc.) durante e subito dopo l'uso.
Se si toccano le parti interne, le mani possono
rimanere ustionate. Per evitare lesioni, aspettare fin
quando le parti interne non siano ritornate a tempera-
tura ambiente, oppure, se è necessario toccarle,
assicurarsi di indossare dei guanti adatti.
PERICOLO
■ Non toccare i tubi dell'acqua durante e subito dopo
l'operazione, poiché possono presentare temperature
molto elevate. Le mani possono rimanere ustionate.
Per evitare lesioni, aspettare fin quando le tubature
non siano ritornate a temperatura ambiente, oppure
assicurarsi di indossare dei guanti adatti.
■ Quando i coperchi di servizio sono aperti, le parti
sotto tensione potrebbero facilmente essere toccate
per errore.
Durante l'installazione o la manutenzione, non
lasciare mai l'unità incustodita con il coperchio di
servizio aperto.
