Installationsanleitung
2
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
Brauchwassertank (Option)
An die Inneneinheit kann optional der Brauchwassertank RKHW* mit
integrierter elektrischer Zusatzheizung mit 3 kW Leistungsaufnahme
angeschlossen werden. Der Brauchwassertank ist nur in einer Größe
erhältlich: 300 Liter. Weitere Einzelheiten dazu siehe
Installationsanleitung des Brauchwassertanks.
Ablaufwanne (optional)
Bei den Modellen für Heizen/Kühlen (RKHBX) ist es notwendig, die
EKHBDP-Ablaufwanne zu installieren.
Für weitere Informationen zur Ablaufwanne siehe "Installation der
EKHBDP-Ablaufwanne (nur bei Modell RKHBX)" auf Seite 14.
Kit für Platine mit digitalem Ein- und Ausgang (Option)
An die Inneneinheit kann optional eine EKRP1HB-Platine mit
digitalem ein- und Ausgang angeschlossen werden. Damit ist
Folgendes möglich:
■ Ausgang entfernter Alarm
■ Ausgang EIN/AUS für Heizen/Kühlen
■ Wechselbetrieb (Erlaubnissignal für zusätzlichen Boiler)
Siehe dazu die Betriebsanleitung der Inneneinheit und die
Installationsanleitung der Platine für digitalen Ein- und Ausgang.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.
Kit für entfernten Thermostat (Option)
An die Inneneinheit kann optional der Raumthermostat RKRTW,
RKRTWA oder RKRTR angeschlossen werden. Weitere
Informationen dazu siehe Installationsanleitung zum
Raumthermostat.
Mögliche Optionen
Anschluss an einen Niedertarif-Netzanschluss
Diese Anlage kann an einen Niedertarif-Netzanschluss eines
Elektrizitätsversorgungsunternehmen (EVU) angeschlossen werden.
Sofern bei dieser Art Netzanschluss die Stromversorgung nicht
unterbrochen wird, bleibt der Betrieb der Anlage uneingeschränkt
möglich. Für weitere Einzelheiten dazu siehe Kapitel "Anschluss an
einen Niedertarif-Netzanschluss" auf Seite 20.
Inhalt dieser Anleitung
Diese Installationsanleitung beschreibt, wie die Modelle der
RKHBH/X Inneneinheiten transportiert und gehandhabt, installiert
und angeschlossen werden.
Modellkennung
Inneneinheit
Ablaufwanne (optional)
ZUBEHÖR
Zubehörteile, die mit der Inneneinheit geliefert werden
Siehe Abbildung 1
Modell Inneneinheit
Leistung der
Reserveheizung
Nennspannung der
Reserveheizung
RKHB*008BA3V3 3 kW 1x 230 V
RKHB*008BA6V3 6 kW 1x 230 V
RKHB*008BA6WN 6 kW 3x 400 V
RKHB*008BA9WN 9 kW 3x 400 V
HINWEIS
■ Eine RRLQ0*BA Außeneinheit kann nur an eine
RKHBH/X008BA Inneneinheit angeschlossen
werden. (Die Heizung für die Bodenplatte der
Außeneinheit muss von der Inneneinheit
gesteuert werden.)
■ Eine RRHQ0*BA Außeneinheit kann an eine
RKHBH/X008BA Inneneinheit oder an eine
RKHBH/X008AA/AB Inneneinheit angeschlossen
werden. (Falls eine Heizung für die Bodenplatte
erforderlich ist, siehe "Mögliche Optionen" auf
Seite 2).

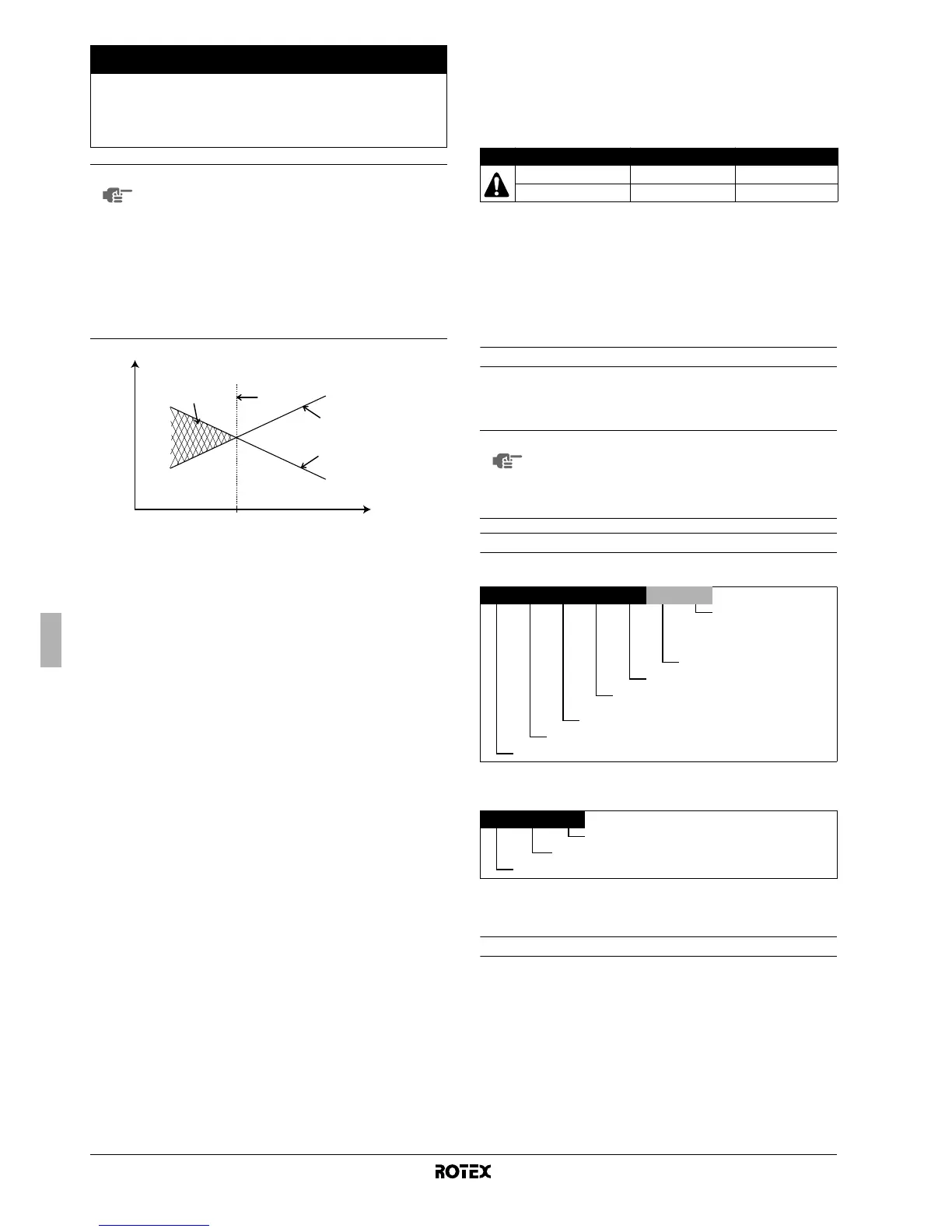

1 Leistung der Wärmepumpe
2 Erforderliche Heizleistung (abhängig vom Standort)
3 Zusätzliche Heizleistung, die von der Reserveheizung geliefert
wird
4 Gleichgewichtstemperatur (kann über die Benutzerschnittstelle
eingestellt werden, siehe "Bauseitige Einstellungen" auf
Seite 25)
T
A
Umgebungstemperatur (außen)
P
H
Heizleistung
T
A
43
1
2
P
H
EKBPHT08 EKBPHT08BA
RKHBH/X008AA/AB Möglich Nicht zulässig
RKHBH/X008BA Möglich Möglich
HINWEIS
Die Installation der Wärmepumpen-Außeneinheit
RRHQ wird in der Installationsanleitung der
Außeneinheit beschrieben.
Die Bedienung der Inneneinheit wird in der Betriebs-
anleitung der Inneneinheit beschrieben.
RK HB X 008 AB 3 V3
Nennspannung der
Reserveheizung:
V3 = 1P, 230 V
WN = 3P, 400 V
Leistung der Reserveheizung
Baureihe
Anzeige der Heiz-/Kühlleistung (kW)
(a)
(a) Genaue Werte siehe Kapitel "Technische Daten" auf Seite 43.
X = Heizen und Kühlen,
H = nur Heizen
Wasserkasten
Rotex Kit
EK HB DP 150
Ablaufblech
Wasserkasten
Europäischer Bausatz
1 Installationsanleitung
2 Betriebsanleitung
3 Absperrventil
4 Schaltplan-Aufkleber (Innenseite der Abdeckung von der
Inneneinheit)
5 Befestigungsschraube für die Abdeckung der Inneneinheit
6 Thermistor und Anschlusskabel (12 m)
