Pumpenbetrieb und Raumheizung
Wenn der Raumthermostat für den Bodenheizungskreislauf (T1) und
der für die Ventilator-Konvektoren (T2) an die Inneneinheit
angeschlossen werden, nimmt die Pumpe (4) den Betrieb auf, wenn
es von T1 und/oder T2 eine Heizanforderung gibt. Die Außeneinheit
beginnt zu arbeiten, um beim Wasser die Soll-Vorlauftemperatur zu
erzielen. Diese ist davon abhängig, welcher Raumthermostat die
Heizanforderung stellt.
Sobald die Raumtemperatur in beiden Zonen über dem jeweiligen
Thermostat-Sollwert liegt, stoppen die Außeneinheit und die Pumpe
den Betrieb.
DIE INNENEINHEIT IM ÜBERBLICK

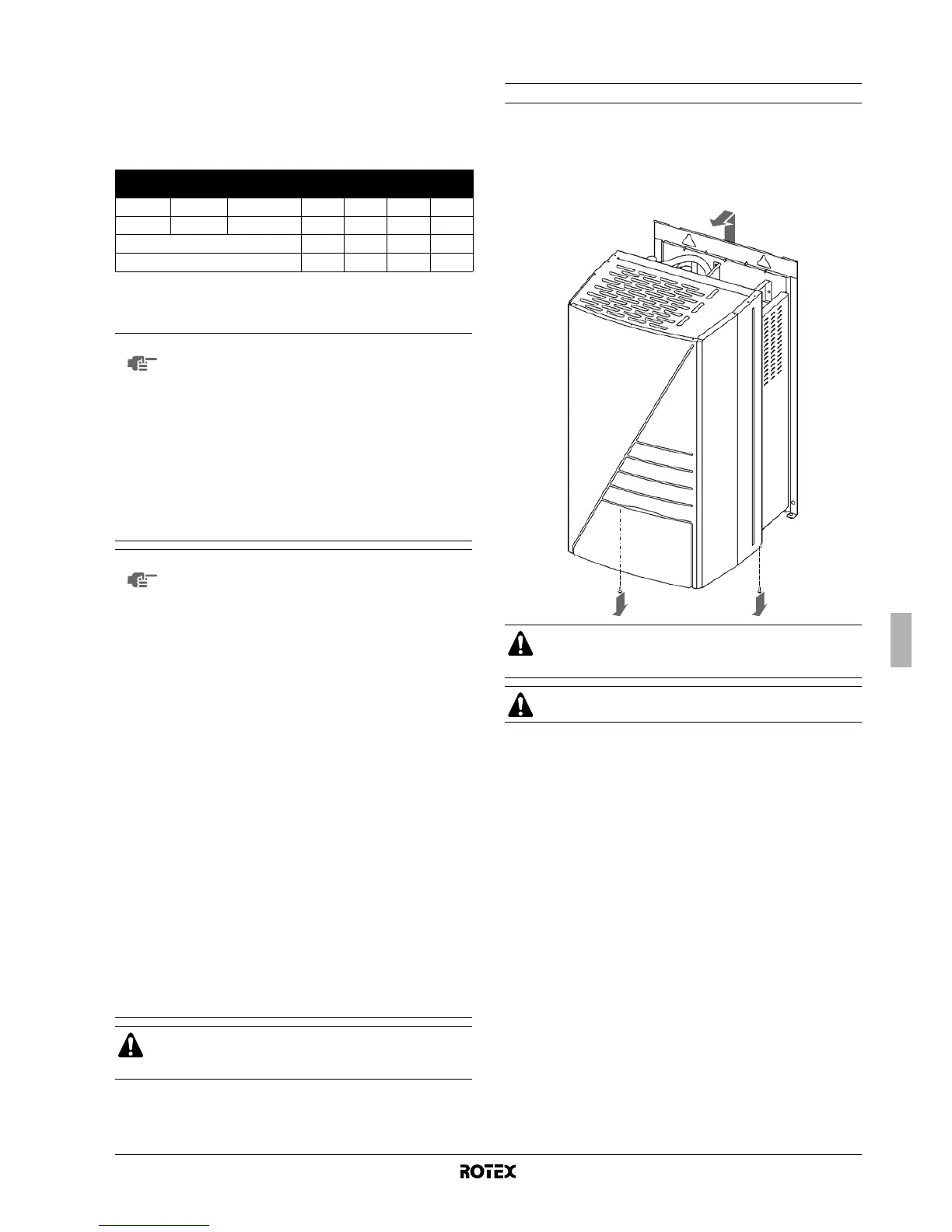

Öffnen der Inneneinheit
Durch die vordere Klappe der Inneneinheit-Abdeckung haben
Sie Zugriff auf das Manometer und die Bedienelemente.
Die Abdeckung der Inneneinheit kann durch Lösen der
2 unteren Schrauben und Losmachen der Abdeckung entfernt
werden.
Um Zugang zu den Komponenten des Schaltkastens zu
erhalten – z.B. um die bauseitige Verkabelung anzuschließen
kann das Bedienfeld des Schaltkastens entfernt werden. Dazu
vorne die Schrauben lösen und dann das Bedienfeld des
Schaltkastens abheben.
Sollwert
Bauseitige
Einstellung
Thermo-Status
Zone A Erster UI EIN AUS EIN AUS
Zone B Zweiter [7-03] AUS EIN EIN AUS
Resultierende Wassertemperatur UI [7-03] [7-03]
Resultierender Pumpenbetrieb EIN EIN EIN AUS
HINWEIS
Achten Sie darauf, die Thermostatkabel an die
richtigen Anschlussklemmen anzuschließen
(siehe "Die Inneneinheit im Überblick" auf
Seite 9).
Achten Sie darauf, dass die bauseitigen
Einstellungen [7-02], [7-03] und [7-04] korrekt
vorgenommen werden. Siehe "Steuerung auf
Grundlage von 2 Sollwerten" auf Seite 30.
Achten Sie unbedingt darauf, dass der DIP-
Schalter SS2-3 auf der Platine des RKHBH-
Schaltkastens korrekt geschaltet ist. Siehe
"Konfiguration der Raumthermostat-Installation"
auf Seite 23.
HINWEIS
Die Anforderungssignale für das Ein- und
Ausschalten des Raumheizungsbetriebs können
auf zwei unterschiedliche Arten implementiert
werden (nach Wahl des Installateurs):
- Thermostatgesteuertes EIN/AUS-Signal vom
Raumthermostat
- Status-Signal (aktiv/nicht aktiv) von der
Mischstation
Es liegt in der Verantwortung des Installateurs
dafür zu sorgen, dass keine unerwünschten
Situationen eintreten können (z.B. eine zu hohe
Temperatur beim Wasser für die Bodenheizung
usw.).
Rotex bietet keine Mischstation an. Die Steuerung
auf Grundlage von 2 Sollwerten bietet nur die
Möglichkeit, 2 Sollwerte zu benutzen.
Wenn nur von Zone A eine Heizanforderung
ausgeht, wird an Zone B das Wasser geliefert mit
einer Temperatur, die dem ersten Sollwert
entspricht.
Das kann dazu führen, dass Zone B beheizt wird,
obwohl das nicht gewünscht ist.
Wenn nur von Zone B eine Heizanforderung
ausgeht, wird an die Mischstation das Wasser
geliefert mit einer Temperatur, die dem zweiten
Sollwert entspricht.
Je nach Regelung der Mischstation kann der
Bodenheizungskreislauf weiter Wasser erhalten
mit einer Temperatur, die dem Sollwert der
Mischstation entspricht.
Denken Sie daran, dass die tatsächliche Wasser-
temperatur im Bodenheizungskreislauf abhängig ist von
der Einstellung und der Steuerung der Mischstation.
Achten Sie darauf, bei Montage der Abdeckung die
Abdeckung mit den Schrauben zu befestigen (die
Schrauben werden als Zubehör geliefert).
Die Teile innen in der Einheit können heiß sein.
