11. Attacco d'ingresso acqua
12. Attacco d'uscita acqua
13. Valvole di drenaggio e di alimentazione
14. Filtro dell'acqua
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro dell'acqua deve essere pulito regolar-
mente. Consultare la sezione "Manutenzione e assistenza" a
pagina 37.
15. Manometro
Il manometro consente la lettura della pressione dell'acqua nel
circuito idraulico.
16. Flussostato
Il flussostato controlla il flusso nel circuito idraulico e protegge lo
scambiatore di calore dal congelamento e la pompa dai
danneggiamenti.
17. Pompa
La pompa provoca la circolazione dell'acqua.
18. Protezione termica del riscaldatore di riserva
Il riscaldatore di riserva è dotato di una protezione termica. Essa
interviene quando la temperatura diventa troppo alta.
19. Fusibile termico del riscaldatore di riserva
Il riscaldatore di riserva è dotato di un fusibile termico. Il fusibile
termico si brucia quando la temperatura è troppo alta (superiore
alla temperatura della protezione termica del riscaldatore di
riserva).
20. Valvola di sicurezza
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
21. Tubo flessibile della valvola di sicurezza
L'uscita effettiva della valvola di sicurezza. Assicurarsi di fornire
un drenaggio adeguato.

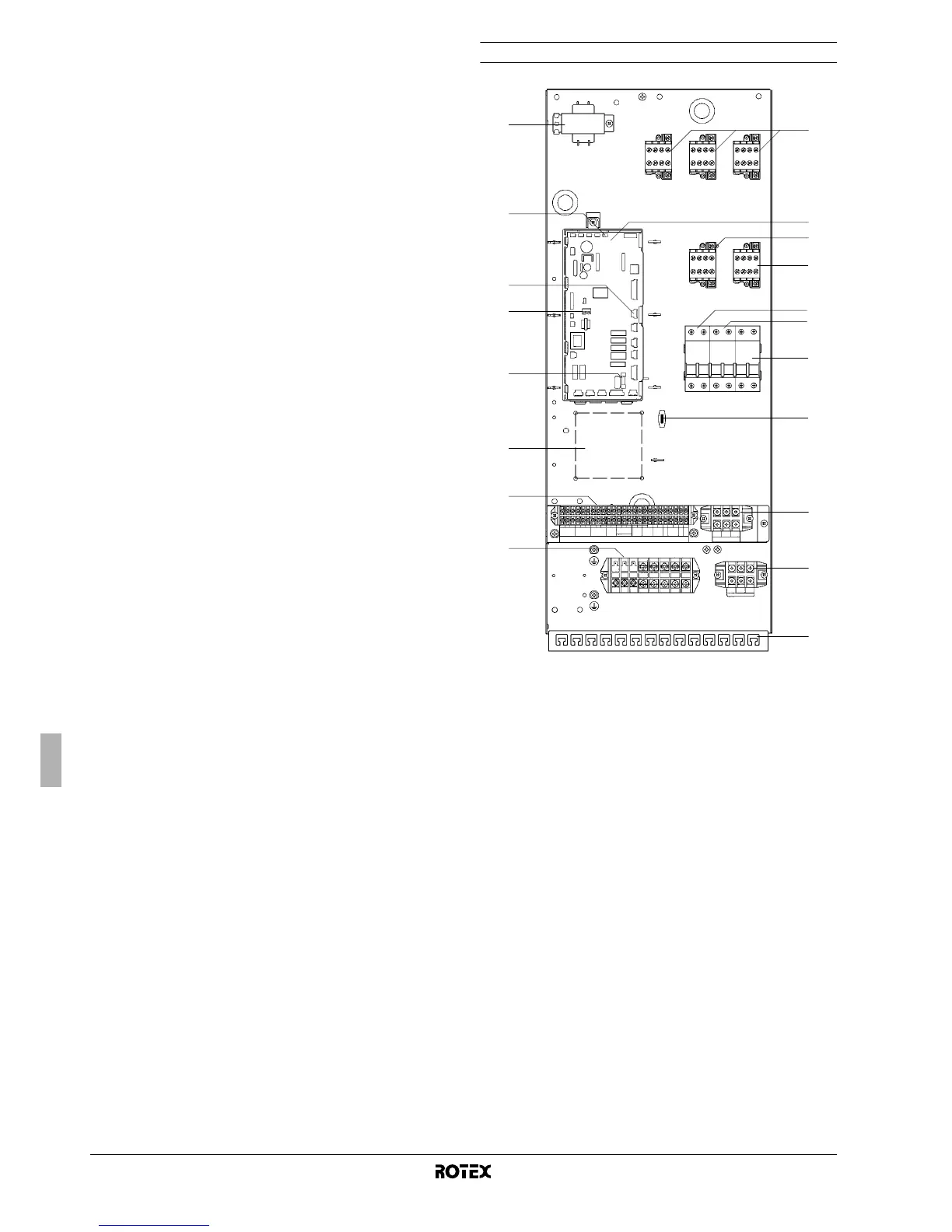

Componenti principali del quadro elettrico
1. Contattori del riscaldatore di riserva K1M, K2M, K5M e K6M
2. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
3. Contattore del surriscaldatore K3M (solo per le installazioni con
serbatoio dell'acqua calda per usi domestici)
4. Interruttore di protezione del surriscaldatore F2B (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici)
L'interruttore di protezione protegge il surriscaldatore nel
serbatoio dell'acqua calda per usi domestici da sovraccarichi o
cortocircuiti.
5. Interruttore di protezione del riscaldatore di riserva F1B, F3B
L'interruttore di protezione protegge il circuito elettrico del
riscaldatore di riserva da sovraccarichi o cortocircuiti.
6. Morsettiere
Le morsettiere consentono un agevole collegamento dei fili.
7. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
8. Morsettiere X3M, X4M (solo per installazioni con serbatoio
dell'acqua calda per usi domestici)
9. Fusibile PCB FU1
10. Microinterruttore SS2
Il microinterruttore SS2 fornisce 4 commutatori bistabili per
configurare determinati parametri dell'installazione. Consultare
la sezione "Panoramica delle impostazioni del microinterruttore"
a pagina 22.
