Rotex RKHBH008BA - Componentes Principais

RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Manual de instalação
10

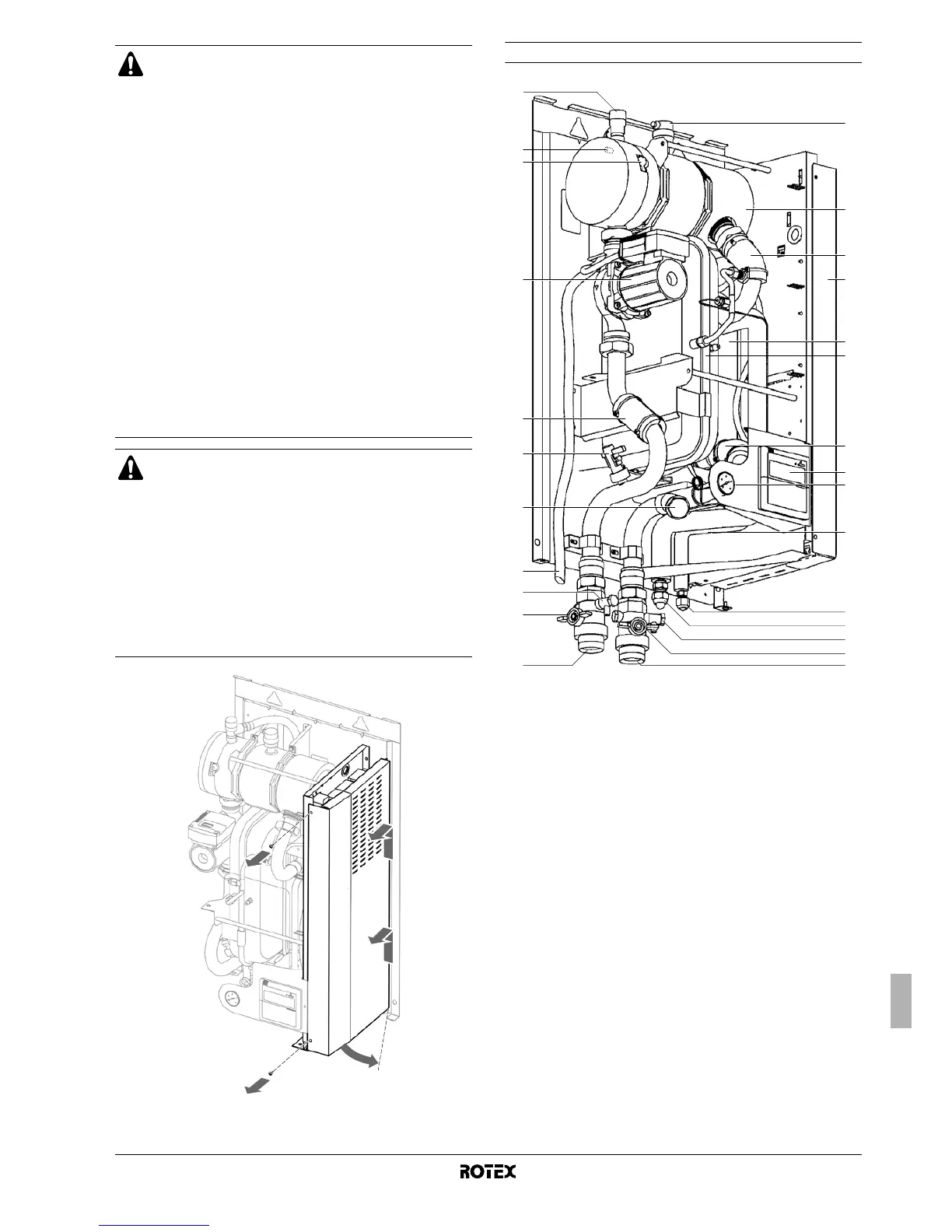

Componentes principais
1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado auto-
maticamente, através da válvula de purga de ar.
2. Aquecedor de reserva
O aquecedor de reserva consiste num elemento eléctrico de
aquecimento no reservatório respectivo, que fornece capaci-
dade adicional de aquecimento do circuito de água, quando a
capacidade de aquecimento da unidade de exterior for
insuficiente, devido a baixas temperaturas exteriores.
3. Sensores de temperatura
Quatro sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito de água.
4. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade interior.
5. Permutador de calor
6. Reservatório de expansão (10 l)
7. Interface de utilizador
A interface de utilizador permite ao instalador (e ao utilizador)
configurar, utilizar e efectuar a manutenção da unidade.
8. Ligação para o refrigerante (líquido)
9. Ligação para o refrigerante (gás)
10. Válvulas de fecho (acessório)
As válvulas de fecho, na conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade interior do
circuito de água do edifício. Isto simplifica a drenagem e a
substituição de filtros na unidade interior.
11. Ligação da entrada de água
ATENÇÃO
■ Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
■ Não toque nos tubos de refrigeração, nem durante
nem imediatamente a seguir ao funcionamento, pois
estes podem estar quentes ou frios, conforme o
estado do refrigerante que flui ou fluiu por eles, pelo
compressor e por outros componentes do ciclo do
refrigerante. Pode sofrer queimaduras nas mãos (de
calor ou de frio), se tocar nos tubos de refrigeração.
Para evitar lesões, aguarde até que a tubagem
regresse à temperatura normal (ou utilize luvas
adequadas, se for absolutamente necessário tocar-
lhes).
■ Não toque nos componentes internos (bomba,
aquecedor de reserva, etc...); nem durante, nem
imediatamente a seguir ao funcionamento.
As mãos podem sofrer queimaduras se tocar nos
componentes internos. Para evitar lesões, aguarde
até que os componentes internos regressem à
temperatura normal (ou utilize luvas adequadas, se
for absolutamente necessário tocar-lhes).
PERIGO
■ Não toque nos tubos de água, nem durante nem
imediatamente a seguir ao funcionamento. pois estes
podem estar quentes. Pode sofrer queimaduras na
mão. Para evitar lesões, aguarde até que a tubagem
regresse à temperatura normal (ou utilize luvas
adequadas).
■ Quando os painéis de serviço se encontram desmon-
tados, pode acontecer alguém tocar acidentalmente
nos componentes activos.
Nunca abandone a unidade (tanto durante a
instalação como durante prestação de assistência
técnica) após retirar o painel de serviço.
1
2
3
1
3
3
1
3
10
11
8
9
13
12
10
2
3
4
5
3
7
15
6
13
14
16
21
3
17
19
20
18
