Manuale d'installazione
23
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A

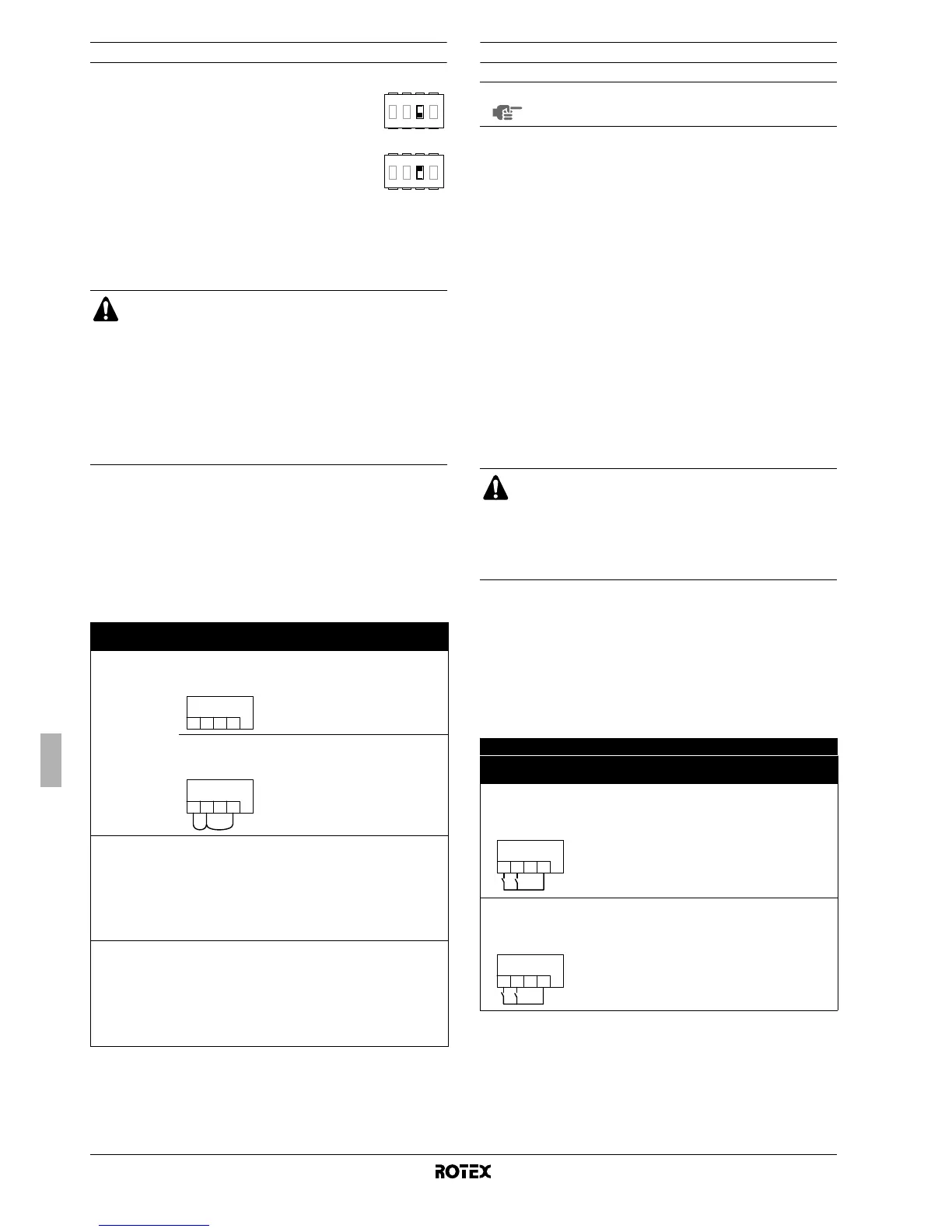

Configurazione di installazione del termostato ambiente
La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici del termostato sulla morsettiera (X2M: 1, 2, 3, 4) nel
quadro elettrico. Il funzionamento della pompa è elencato nella terza
colonna. Le ultime tre colonne indicano se la seguente funzionalità è
disponibile sull'interfaccia dell'utente (IU) o è gestita dal termostato
(T):
• Accensione/spegnimento del riscaldamento o raffredda-
mento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
Configurazione di funzionamento della pompa
Senza termostato ambiente: Microinterruttore SS2-3 = OFF
Quando all'unità interna non è collegato alcun termostato, il funziona-
mento della pompa è determinato dalla temperatura dell'acqua in
uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con microinterruttore del termostato ambiente: SS2-3 = ON
Quando all'unità interna è collegato il termostato ambiente, la pompa
funziona in modalità continua ogni volta che il termostato invia una
richiesta di riscaldamento o raffreddamento.
Doppio punto di regolazione
Quando è abilitato il doppio punto di regolazione, il funzionamento
della pompa dipende dallo stato del microinterruttore SS2-3 e dai
contatti di selezione del punto di regolazione. Vedere le configura-
zioni di funzionamento della pompa quando il termostato è collegato
o scollegato, come descritto sopra.
La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici sulla morsettiera (X2M: 1, 2, 4) nel quadro elettrico. Il
funzionamento della pompa è elencato nella terza colonna. Le ultime
tre colonne indicano se la seguente funzionalità è disponibile
sull'interfaccia dell'utente (IU) o è gestita dai contatti di selezione del
punto di regolazione SP1 e SP2:
• Accensione/spegnimento del riscaldamento o raffredda-
mento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
■ Quando all'unità interna non è collegato
alcun termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
OFF.
■ Quando all'unità interna è collegato il
termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
ON.
■ Sul termostato ambiente, controllare che le impostazioni
siano corrette (6®02=yes, 6®05=9, 6®06=5) per impedire che la
pompa si accenda e spenga ripetutamente (vibrazione),
riducendo la vita utile della pompa.
■ Quando all'unità interna è collegato il termostato
ambiente, i timer di riscaldamento e di raffreddamento
non sono mai disponibili. Gli altri timer non subiscono
interferenze. Per ulteriori informazioni sui timer,
consultare il manuale d'uso.
■ Quando all'unità interna è collegato il termostato
ambiente e viene premuto il pulsante = o il
pulsante y, l'indicatore del controllo centralizzato
e lampeggia per indicare che il termostato ambiente
ha la priorità e controlla l'accensione/lo spegnimento
e la commutazione.
Termostato Configurazione
Funzionamento
della pompa
yy
yy
==
==
pp
pp
rr
rr
Nessun
termostato
• SS2-3 = OFF
• Collegamenti
elettrici: (non)
determinato
dalla tempera-
tura dell'acqua
in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
IU IU IU
• SS2-3 = ON
• Collegamenti
elettrici:
accesa quando
il riscalda-
mento o il
raffredda-
mento sono
attivi
(y)
IU IU IU
Termostato
di solo
riscaldamento
• SS2-3 = ON
• Collegamenti
elettrici:
Consultare
il manuale
d'installazione
del kit
termostato
ambiente.
accesa quando
il termostato
ambiente invia
una richiesta di
riscaldamento
T——
Termostato con
commutatore di
riscaldamento/ra
ffreddamento
• SS2-3 = ON
• Collegamenti
elettrici:
Consultare
il manuale
d'installazione
del kit
termostato
ambiente.
Attivato
quando il
termostato
ambiente invia
una richiesta di
riscaldamento
o di raffredda-
mento
TT—
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
NOTA
Per impostare la velocità della pompa, consultare
"Impostazione della velocità della pompa" a pagina 25.
Quando è abilitato il doppio punto di regolazione, non è
possibile utilizzare il funzionamento continuo forzato della
pompa. Quando SS2-3 è ON e SP1 e SP2 sono entrambi
chiusi, il funzionamento della pompa corrisponderà al
funzionamento con termostato ambiente e il secondo
punto di regolazione sarà quello applicato. Vedere "Doppio
controllo del set point" a pagina 30.
Doppio punto di regolazione
Configurazione
Funzionamento della
pompa
yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3 = OFF
• Collegamenti
elettrici:
determinato dalla
temperatura
dell'acqua in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
IU IU IU
• [7-02]=1
• SS2-3 = ON
• Collegamenti
elettrici:
ON quando viene
richiesto il punto di
regolazione princi-
pale e/o secondario
SP2/SP1 IU —
SP1 =
Primo contatto del punto di regolazione
SP2 =
Secondo contatto del punto di regolazione
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
