Rotex RKHBH008BA - Punerea În Funcţiune ŞI Configurarea; Prezentarea Reglajelor Comutatorului Basculant

Manual de instalare
21
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A

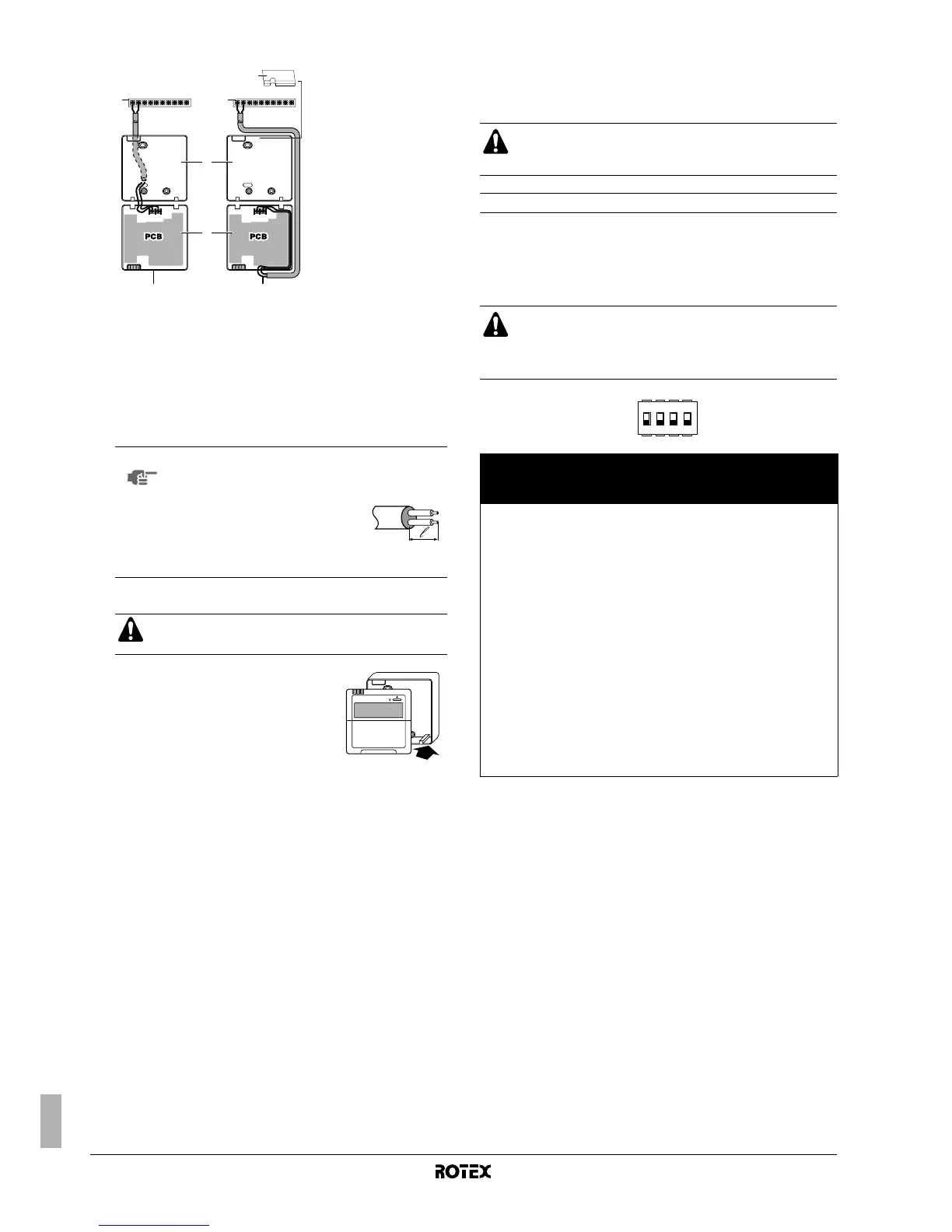

3 Cablaţi unitatea.
Conectaţi bornele de sus de pe partea frontală a regulatorului
digital şi bornele din interiorul unităţii (P1 la 16, P2 la 16a).
4 Fixaţi la loc partea superioară a regulatorului digital.
Începeţi instalarea de la clemele de la
fund.
Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului.
Prezentarea reglajelor comutatorului basculant
Comutatorul basculant SS2 este plasat pe placa cu circuite impri-
mate a cutiei de distribuţie (a se vedea "Componentele principale ale
cutiei de distribuţie" la pagina 11) şi permite configurarea instalării
rezervorului de apă menajeră, conexiunii termostatului de încăpere şi
funcţionării pompei.
1 Unitate
2 Partea posterioară a regulatorului digital
3 Partea frontală a regulatorului digital
4 Cablat din spate
5 Cablat de sus
6 Decupaţi partea de trecere a cablajului cu un cleşte, etc.
NOTĂ
■ Când cablaţi, pozaţi cablurile la distanţă de
cablajul alimentării de la reţea pentru a evita
zgomotul electric (zgomotul extern).
■ Îndepărtaţi învelişul de
ecranare al părţii care tre-
buie să treacă prin interiorul
carcasei regulatorului
digital ( l ).
PRECAUŢIE
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
P1P2
1
1
6
2
3
4 5
P1P2
16a 16 16a 16
1
Este important ca toate informaţiile din acest capitol să fie
citite detaliat de instalator şi ca sistemul să fie configurat
conform aplicaţiei.
AVERTIZARE
Decuplaţi alimentarea de la reţea înainte de a deschide
panoul de service al cutiei de distribuţie şi de a face orice
schimbări la reglajele comutatorului basculant.
Comu-
tator
DIP
SS2
Descriere ON OFF
1 Nu este cazul pentru
instalator
— (Prestabilit)
2 Instalaţia rezervorului de
apă menajeră caldă
(vezi "Configurarea
instalaţiei rezervorului de
apă menajeră caldă" la
pagina 23)
Instalat Nu este instalat
(prestabilit)
3 Conectarea termostatului
de încăpere
(vezi "Configurarea
instalării termostatului de
încăpere" la pagina 22)
Termostat de
încăpere
conectat
Termostat de
încăpere
neconectat
(prestabilit)
4 Acest reglaj
(a)
decide
modul de exploatare a
pompei termice când
există o cerere simultană
pentru mai multă
încălzire/răcire a spaţiului
şi încălzire a apei
menajere.
(a) Aplicabil numai în cazul comutatorului DIP 2 = ON
Prioritate de
încălzire/răcire
Prioritate pentru
partea cu
cererea cea mai
mare
(b)
(b) Modul de încălzire/răcire sau de încălzire a apei menajere poate fi restrâns de
temporizatorul de program şi/sau reglajele locale (4, 5, 8).
4321
ONOFF
