Manual de instalare
11
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A

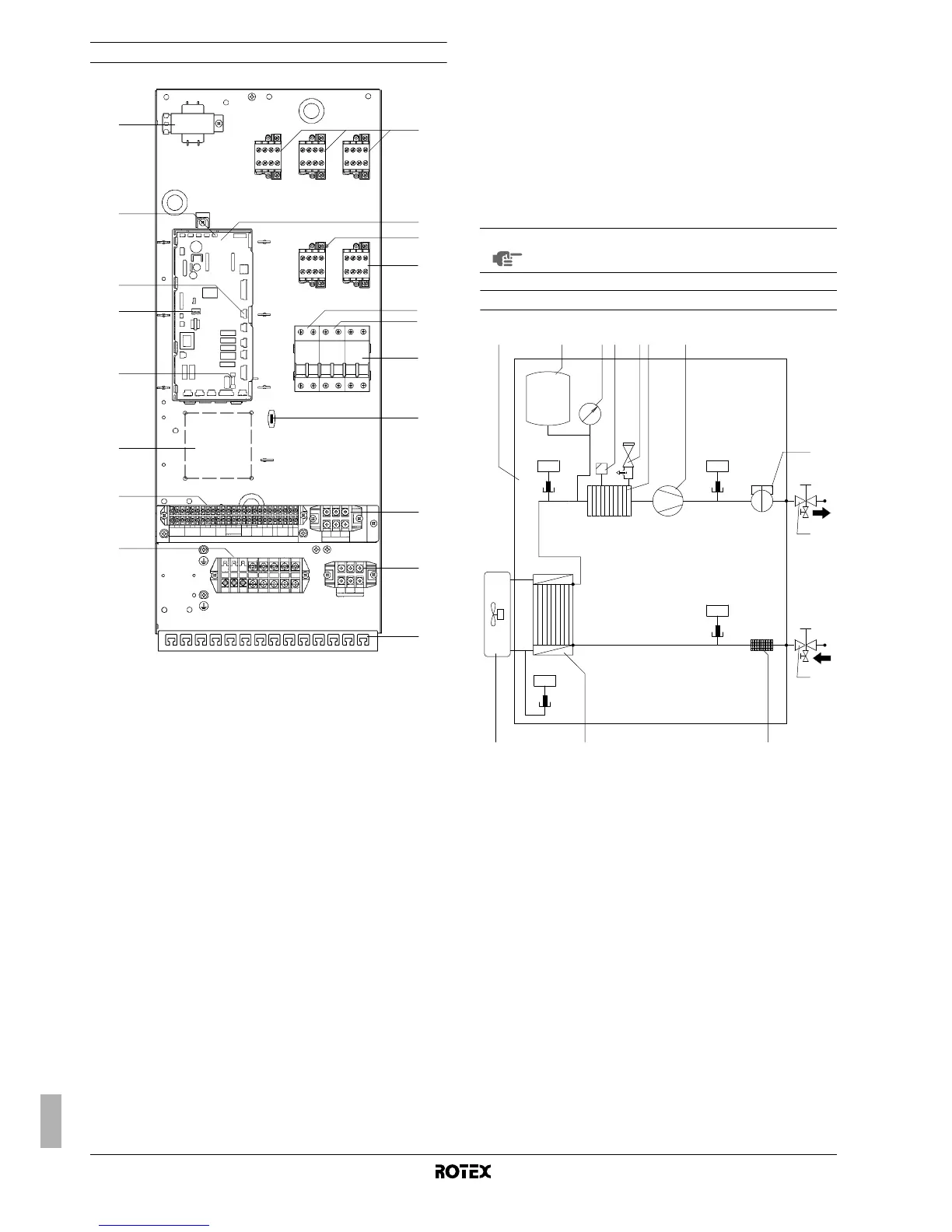

Componentele principale ale cutiei de distribuţie
1. Contactoarele K1M, K2M, K5M şi K6M ale încălzitorului de
rezervă.
2. Placa principală cu circuite imprimate
Placa principală cu circuite imprimate controlează funcţionarea
unităţii.
3. Contactorul K3M al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
4. Disjunctorul F2B al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
Disjunctorul protejează încălzitorul auxiliar din rezervorul de apă
menajeră caldă faţă de suprasarcină sau scurtcircuit.
5. Disjunctorul F1B, F3B al încălzitorului de rezervă
Disjunctorul protejează circuitul electric al încălzitorului de
rezervă faţă de suprasarcină sau scurtcircuit.
6. Reglete de conexiuni
Regletele de conexiuni permit conectarea uşoară a cablajului de
legătură.
7. Soclurile de fixare a cablurilor
Soclurile de fixare a cablurilor permit fixarea cablajului de
legătură pe cutia de distribuţie pentru a asigura eliminarea
tensionării.
8. Reglete de conexiuni X3M, X4M (numai pentru instalaţii cu
rezervor de apă menajeră)
9. Siguranţa FU1 a plăcii cu circuite imprimate
10. Comutator DIP SS2
Comutatorul DIP SS2 asigură 4 comutatoare basculante pentru
configurarea anumitor parametri ai instalaţiei. Vezi "Prezentarea
reglajelor comutatorului basculant" la pagina 21.
11. Priză X13A
Priza X13A primeşte conectorul K3M (numai pentru instalaţii cu
rezervor de apă menajeră caldă).
12. Priză X9A
Priza X9A primeşte conectorul termistorului (numai pentru
instalaţii cu rezervor de apă menajeră caldă).
13. Siguranţa FU2 (siguranţă în linie)
14. Transformator TR1
15. A4P
Cartelă de adrese alarmă la distanţă (numai pentru instalaţii cu
set de alarmă la distanţă)..
Diagramă funcţională
TR1
K1M K2M
K5M
K3M K6M
F2B F3B F1B
X1M
X3M
X2M X4M
A1P
A4P
14
12
11
10
9
15
6
6
1
2
3
1
5
13
8
7
8
X9A
X13A
SS2
FU2
FU1
4
5
NOTĂ
Diagrama circuitelor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.
1 Unitatea exterioară 10 Ventil de închidere pe
evacuarea apei cu ventil de
scurgere (instalare locală)
2 Unitatea interioară
3 Vasul de destindere 11 Ventil de închidere pe
admisia apei cu ventil de
scurgere (instalare locală)
4 Manometru
5 Ventilul de purjare a
aerului
12 Filtru
6 Supapă de siguranţă 13 Schimbător de căldură
7 Încălzitor de rezervă R1T
R2T
R3T
R4T
Senzori de temperatură8 Pompă
9 Fluxostat
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
