Rotex RKHBH008BA - Functioneel Schema; Installatie Van de Binnenunit; Keuze Van de Installatieplaats

Montagehandleiding
12
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
11. X13A-aansluiting
De K3M-stekker wordt aangesloten op de X13A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. Zekering FU2 (in-line zekering)
14. Transformator TR1
15. A4P
Adreskaart remote alarm (alleen voor installaties met kit voor
remote alarm).

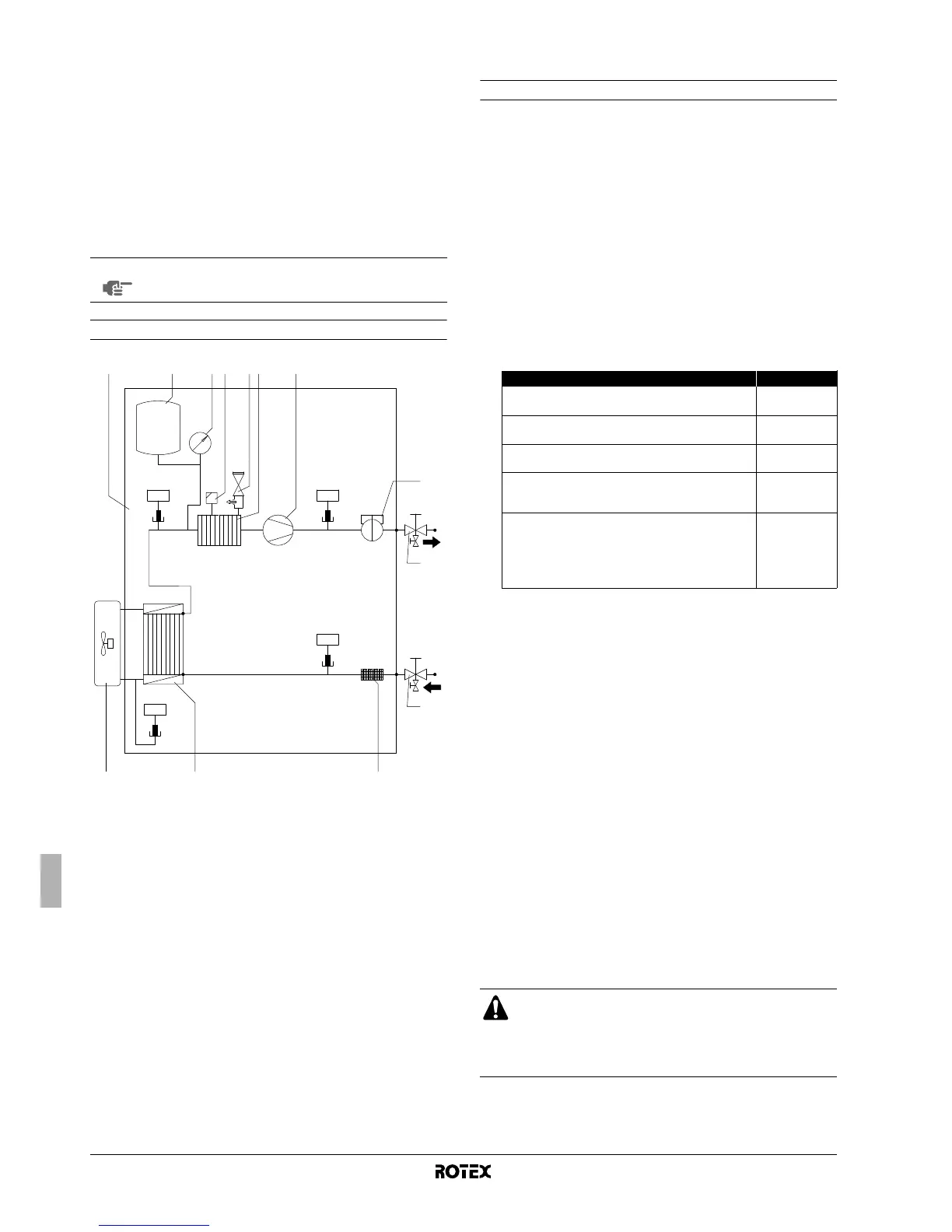

Functioneel schema
INSTALLATIE VAN DE BINNENUNIT
Keuze van de installatieplaats
De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
■ De installatieplaats is vorstvrij.
■ Voldoende vrije ruimte rond de unit voor onderhoud. (Zie
afbeelding 2).
■ Voldoende ruimte rond de unit voor luchtcirculatie.
■ Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
■ Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "Technische specificaties" op pagina 42).
■ Er kan geen brand ontstaan als gevolg van lekkage van licht
ontvlambare gassen.
■ Alle leidinglengten en afstanden zijn nageleefd.
■ Tijdens de normale werking zal de hydrobox-unit geluid voort-
brengen dat als lawaai zou kunnen worden ervaren. De bron
van het geluid kan de waterpomp en/of activering van de
contactor zijn. Wij raden dan ook aan om de hydrobox-unit op
een stevige muur te installeren en niet in of in de nabijheid van
een geluidsgevoelige omgeving (bijv. een slaapkamer).
■ Installeer de unit niet in een omgeving met een hoge
vochtigheidsgraad (bijv. een badkamer).
■ Selecteer de leidingdiameter op basis van de vereiste water-
stroming en de beschikbare ESP (externe statische druk) van
de pomp.
■ De apparatuur is niet bedoeld voor gebruik in een omgeving met
ontploffingsgevaar.
■ Installeer de unit niet op een plaats die vaak als werkplaats
wordt gebruikt.
In het geval van bouwwerken (bijv. slijpwerk) waar veel stof
wordt geproduceerd, moet de unit worden afgedekt.
■ Zorg ervoor dat ingeval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de
omgeving.
■ Plaats geen voorwerpen of uitrusting bovenop de unit.
■ Neem voldoende voorzorgsmaatregelen in overeenstemming
met de relevante lokale en nationale regelgevingen, voor het
geval van een koelmiddellek.
LET OP
Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.
1 Buitenunit 10 Afsluiter wateruitlaat met
aftapkraan (lokale installatie)
2 Binnenunit
3 Expansievat 11 Afsluiter waterinlaat met
aftapkraan (lokale installatie)
4 Manometer
5 Ontluchtingsklep 12 Filter
6 Drukveiligheidsklep 13 Warmtewisselaar
7 Backupverwarming R1T
R2T
R3T
R4T
Temperatuursensoren8 Pomp
9 Stromingsschakelaar
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
Vereiste Waarde
Maximaal toegestane koelmiddelleidinglengte tussen
buiten- en binnenunit
30 m
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
3 m
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
20 m
Maximaal toegestane afstand tussen de 3-wegsklep
en de binnenunit (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik).
3 m
Maximaal toegestane afstand tussen de tank voor
warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
10 m
VOORZICHTIG
Als de installatie uitgerust is met een tank voor warm water
voor huishoudelijk gebruik (optie), zie de installatie-
handleiding van de tank voor warm water voor
huishoudelijk gebruik.
