Montagehandleiding
22
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A

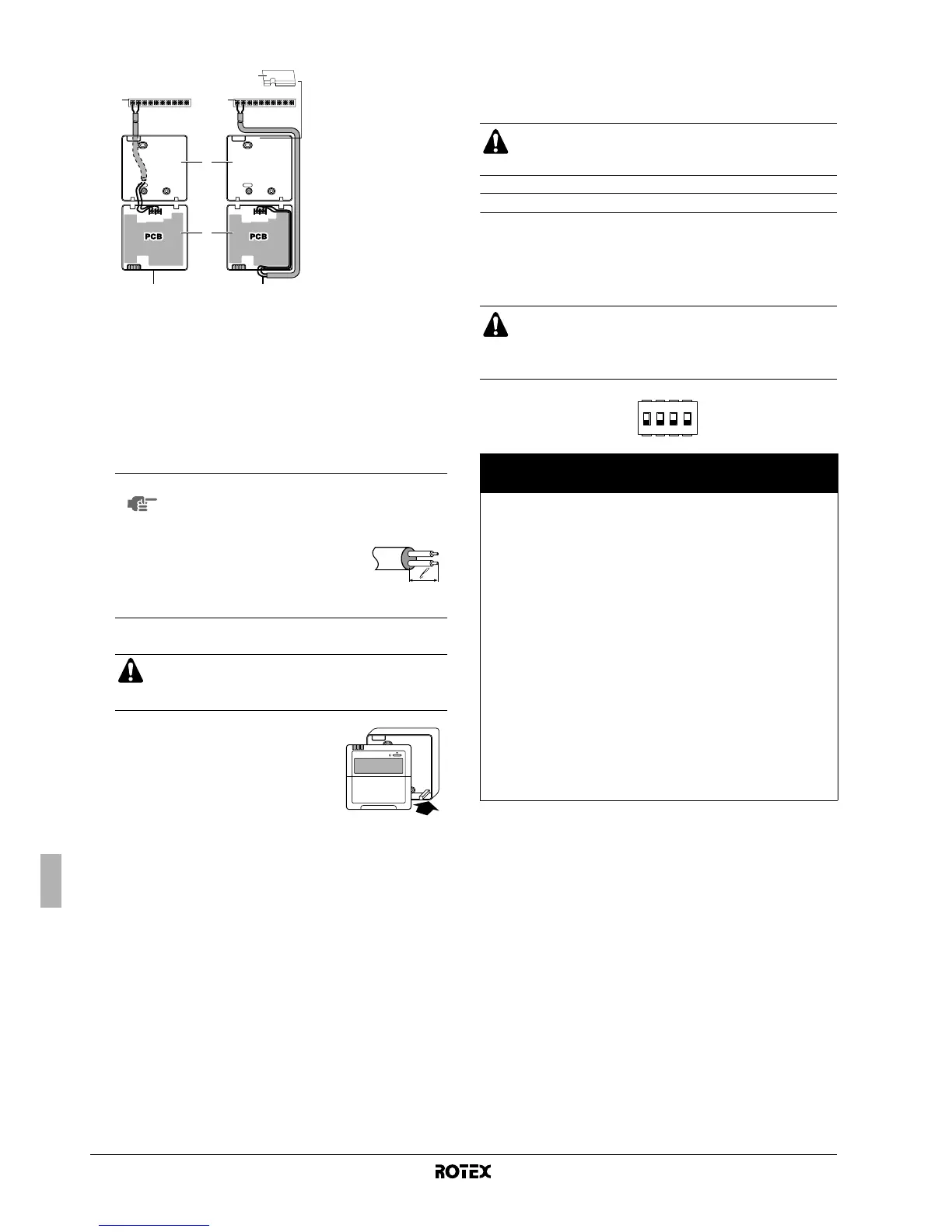

3 Voer de bedrading van de unit uit.
Sluit de klemmen aan bovenaan het bovenste deel van de
digitale controller en de klemmen in de unit (P1 op 16, P2 op
16a).
4 Breng het bovenste deel van de digitale controller weer aan.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
OPSTARTEN EN CONFIGUREREN
De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.
Overzicht instellingen DIP-schakelaar
DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"Hoofdcomponenten schakelkast" op pagina 11) en wordt gebruikt
voor de configuratie van de installatie van de tank voor warm water
voor huishoudelijk gebruik, de aansluiting van de kamerthermostaat
en de pompwerking.
1 Unit
2 Achterste deel van de digitale controller
3 Voorste deel van de digitale controller
4 Bedraad vanaf de achterkant
5 Bedraad vanaf de bovenkant
6 Maak een inkeping in het deel waardoor de bedrading kan
worden geleid met een kniptang enz.
LET OP
■ De bedrading moet weg van de voedings-
bedrading worden geleid om elektrische
interferentie (externe interferentie) te
voorkomen.
■ Strip de mantel af voor het
deel dat door de binnenkant
van de behuizing van de
digitale controller moet
gaan ( l ).
VOORZICHTIG
Let op dat u de bedrading tijdens het monteren niet
klemt.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
WAARSCHUWING
Schakel de stroomvoorziening uit alvorens u het
servicepaneel van de schakelkast opent en de instellingen
van de DIP-schakelaars verandert.
DIP-
schakelaar
SS2
Beschrijving ON OFF
1 Niet van toepassing voor
installateur
— (Standaard)
2 Installatie van de tank voor
warm water voor
huishoudelijk gebruik
(zie "Configuratie
installatie van de tank voor
warm water voor
huishoudelijk gebruik" op
pagina 24)
Geïnstalleerd Niet
geïnstalleerd
(Standaard)
3 Aansluiting
kamerthermostaat
(zie "Configuratie van de
installatie van de
kamerthermostaat" op
pagina 23)
Kamer-
thermostaat
aangesloten
Geen kamer-
thermostaat
aangesloten
(Standaard)
4 Deze instelling
(a)
bepaalt
de werkingsstand van de
warmtepomp bij een
gelijktijdige vraag voor
meer verwarmen/koelen
van ruimten en verwarmen
van water voor
huishoudelijk gebruik.
(a) Geldt alleen wanneer DIP-schakelaar 2 = ON.
Prioriteit
verwarmen/
koelen
Prioriteit naar
kant met hoogste
vraag
(b)
(b) De stand verwarmen/koelen of verwarmen van water voor huishoudelijk gebruik
kan worden beperkt door de weektimer en/of lokale instellingen (4, 5, 8).
4321
ONOFF
