Lokale bedrading
Overzicht

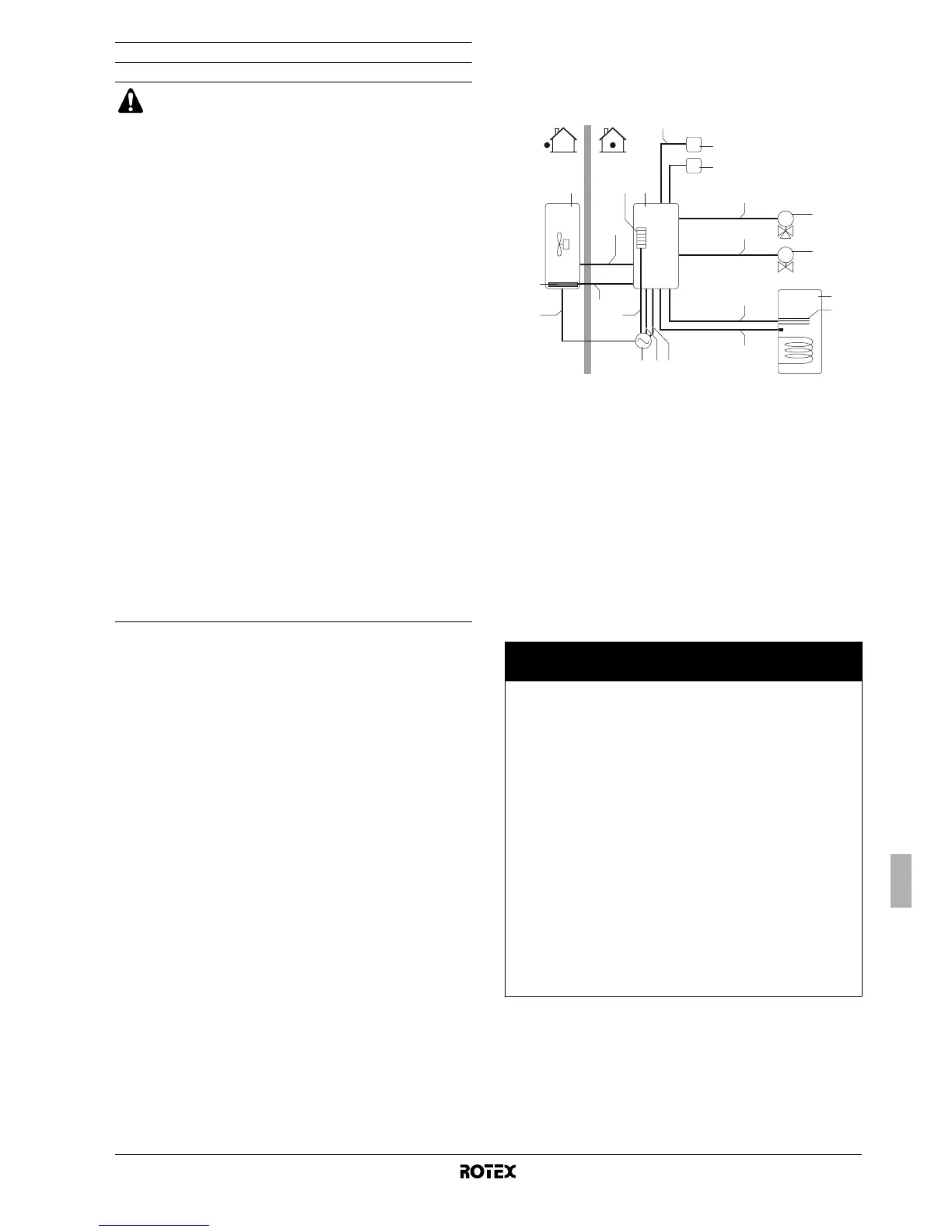

Op de onderstaande afbeelding ziet u een overzicht van de vereiste
lokale bedrading tussen de verschillende delen van de installatie. Zie
ook "Voorbeelden van typische toepassingen" op pagina 4.
WAARSCHUWING
■ Een hoofdschakelaar of een andere manier om te
onderbreken, met een contactscheiding in alle polen,
moet voorzien zijn in de vaste bedrading in overeen-
stemming met de toepasselijke lokale en nationale
wetgeving.
■ Schakel de voeding uit voordat u aansluitingen
uitvoert.
■ Werk alleen met koperdraad.
■ Plet nooit gebundelde kabels en zorg ervoor dat ze
niet in contact komen met de leidingen of scherpe
randen.
Zorg dat er geen externe druk wordt uitgeoefend op
de klemaansluitingen.
■ De bedrading ter plaatse en de montage van de
componenten moeten worden uitgevoerd door een
erkend elektricien en in overeenstemming zijn met de
geldende Europese en nationale reglementeringen.
■ De bedrading ter plaatse moet worden uitgevoerd in
overeenstemming met het bedradingsschema dat met
de unit is meegeleverd en met de onderstaande
instructies.
■ Gebruik een afzonderlijke voeding. Deel dus nooit
een voeding met een ander toestel.
■ Zorg voor een aarding. Aard het toestel niet op een
nutsleiding, een spanningsbeveiliging of een telefoon-
aarding. Onvolledige aarding kan elektrische
schokken veroorzaken.
■ Installeer een aardlekschakelaar in overeenstemming
met de relevante lokale en nationale regelgeving.
Anders bestaat het gevaar dat iemand een elektrische
schok krijgt of dat er brand ontstaat.
■ Installeer altijd de vereiste zekeringen.
A Enkele voeding voor
buitenunit, backup-
verwarming en
boosterverwarming
G 3-wegsklep voor tank
voor warm water voor
huishoudelijk gebruik
(optie)
B Buitenunit H 2-wegsklep voor
koelstand
(lokale levering)
C Bodemplaatverwarming
EKBPHT
(a)
(a) De bodemplaatverwarming is alleen van toepassing in combinatie met RRLQ of
in het geval van een optionele EKBPHT-kit.
D Backupverwarming I Tank voor warm water
voor huishoudelijk
gebruik (optie)
E Binnenunit
F Kamerthermostaat
(optie)
J Boosterverwarming
(optie)
K Gebruikersinterface
(digitale controller)
Item Beschrijving
Vereist
aantal
geleiders
Maximaal
opgenomen
amperage
1 Voedingskabel voor buitenunit 2+GND
(a)
(a) Zie naamplaatje op buitenunit.
2 Voedings- en
communicatiekabel binnenunit
3+GND
(b)
(b) Kabeldoorsnede 2,5 mm
2
3 Stroomkabel voor
bodemplaatverwarming
2
(c)
(c) Minimum kabeldoorsnede 0,75 mm
2
4 Voedingskabel voor
backupverwarming
2+GND of
3+GND
(d)
(d) Zie de tabel in "Aansluiting van de voeding van de backupverwarming" op
pagina 19.
5 Kabel kamerthermostaat 3 of 4 100 mA
(c)
6 Besturingskabel 3-wegsklep 2+GND 100 mA
(c)
7 Besturingskabel 2-wegsklep 2+GND 100 mA
(c)
8 Voedings- en thermische
beveiligingskabel
boosterverwarming
4+GND
(b)
9 Thermistorkabel 2
(e)
(e) De thermistor en aansluitdraad (12 m) worden bij de tank voor warm water voor
huishoudelijk gebruik geleverd.
10 Voedingskabel
boosterverwarming
2+GND 13 A
11 Kabel voeding kWh-
voordeeltarief (spanningsvrij
contact)
2
(f)
(f) Kabeldoorsnede 0,75 mm
2
tot 1,25 mm
2
, maximumlengte: 50 m.
Een spanningsvrij contact zorgt voor de minimale belasting van 15 V DC, 10 mA.
12 Kabel gebruikersinterface 2
(g)
(g) Kabeldoorsnede 0,75 mm
2
tot 1,25 mm
2
, maximumlengte: 500 m.
T
I
M
M
2
B
1 4
5
D
6
7
8
9
3
E
A1011
F
K
I
C
J
H
G
