RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Manual de instalação
4

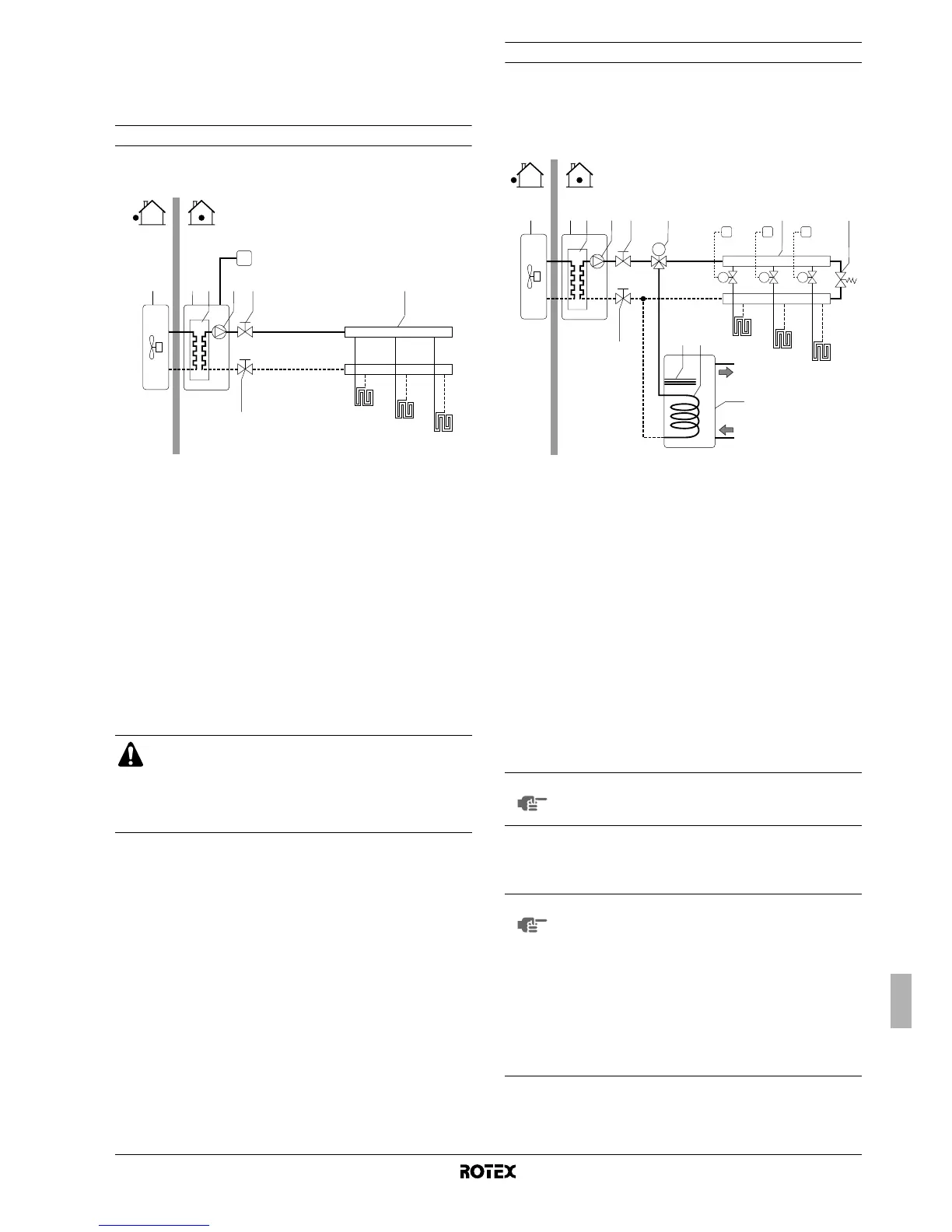

EXEMPLOS DE APLICAÇÕES HABITUAIS
Estes exemplos de aplicação são aqui apresentados apenas para
clarificar conceitos.
Instalação 1
Aplicações só de aquecimento ambiente, com o termóstato de
ambiente ligado à unidade interior.
Funcionamento da bomba e aquecimento do ambiente
Quando o termóstato de ambiente (T) está ligado à unidade interior,
a bomba (4) entra em funcionamento quando houver um pedido de
aquecimento proveniente desse termóstato. Então, a unidade de
exterior começa a trabalhar para alcançar a temperatura pretendida
para a saída de água, regulada na interface de utilizador.
Quando a temperatura da divisão é superior ao ponto de regulação
do termóstato, a unidade de exterior e a bomba param.
Instalação 2
Aplicações só de aquecimento ambiente, sem termóstato de
ambiente ligado à unidade interior. A temperatura em cada divisão é
controlada por válvulas, uma em cada circuito de água. A água
quente doméstica é fornecida através do tanque de água quente
doméstica, ligado à unidade interior.
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade interior (2), a bomba (4)
pode ser configurada para trabalhar enquanto a unidade interior
estiver ligada, ou só até ser alcançada a temperatura pretendida da
água.
Aquecimento ambiente
A unidade de exterior (1) trabalhar até alcançar a temperatura
pretendida para a saída de água, regulada na interface de utilizador.
1 Unidade de exterior 6 Colector
(fornecimento local)
2 Unidade interior
3 Permutador de calor 7 Válvula de fecho
4 Bomba FHL1..3 Circuitos de aquecimento
do piso
5 Válvula de fecho
T Termóstato de ambiente
(opcional)
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 19) e de que os interruptores de
configuração são posicionados devidamente (consulte
"Configuração da instalação do termóstato da divisão" na
página 23).
FHL1
FHL2
FHL3
T
5 64321
7
1 Unidade de exterior 10 Tanque de água quente
doméstica (opcional)
2 Unidade interior
3 Permutador de calor 11 Aquecedor de apoio
4 Bomba 12 Serpentina do
permutador de calor
5 Válvula de fecho
6 Colector (fornecimento
local)
FHL1..3 Circuitos de aquecimento
do piso
7 Válvula de fecho T1..3 Termóstatos individuais
de ambiente (opcionais)
8 Válvula de 3 vias
motorizada
(fornecimento local)
M1..3 Válvulas motorizadas de
controlo do circuito FHL1
(fornecimento local)
9 Válvula de derivação
(fornecimento local)
NOTA
Para obter mais pormenores acerca da configuração
da bomba, consulte "Configuração do funcionamento
da bomba" na página 23.
NOTA
Quando a circulação em cada circuito de aquecimento
ambiente (FHL1..3) é controlada por válvulas de
controlo remoto (M1..3), é importante instalar uma
válvula de derivação (9), para evitar a activação do
fluxóstato de segurança.
A válvula de derivação deve ser escolhida de forma a
assegurar em todos os momentos o fluxo mínimo de
água mencionado em "Tubagens de água" na
página 14.
Recomenda-se a selecção de um diferencial de
pressão controlado pela válvula de derivação.
M
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
54321
12
10
11
7
8 6
9
