RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Manuel d'installation
2
Ballon d'eau chaude domestique (option)
Un ballon d'eau chaude domestique RKHW* en option avec dispositif
de surchauffage électrique intégré de 3 kW peut être raccordé à
l’unité intérieure. Le ballon d’eau chaude domestique est disponible
dans une dimension uniquement: 300 litres. Se reporter au manuel
d’installation du ballon d’eau chaude domestique pour plus de
détails.
Kit de bac de purge (option)
Pour les versions à chauffage/refroidissement (RKHBX), il est
nécessaire d'installer le kit de bac de purge EKHBDP.
Pour plus d'informations concernant le kit de bac de purge, se
reporter à "Installation du kit de bac de purge EKHBDP (uniquement
pour modèles RKHBX)" à la page 14.
Carte PCB E/S (option)
Une carte de circuits imprimés E/S numérique EKRP1HB (option)
peut être raccordée à l'unité intérieure et permet:
■ sortie d'alarme distante
■ sortie MARCHE/ARRÊT de chauffage/refroidissement
■ mode bivalent (signal de permission pour la chaudière auxiliaire)
Se reporter au manuel d'utilisation de l'unité intérieure et au manuel
d'installation de la carte E/S numérique pour plus d'informations.
Se reporter au schéma de câblage ou au schéma de raccordement
pour brancher cette carte PCB à l'unité.
Kit thermostatique à distance (option)
Un thermostat d’ambiance en option RKRTW, RKRTWA ou RKRTR
peut être connecté à l’unité intérieure. Prière de se référer au manuel
d’installation du thermostat d’ambiance pour plus d'informations.
Options possibles
Raccordement à une alimentation électrique à tarif réduit
Cet équipement autorise une connexion à des systèmes
d'alimentation électrique avec tarif réduit. Le contrôle complet de
l'unité restera possible uniquement dans le cas où l'alimentation
électrique à tarif réduit est de type à alimentation non interrompue.
Se reporter à "Raccordement à une alimentation électrique à tarif
réduit" à la page 20 pour plus de détails.
Portée de ce manuel
Ce manuel d'installation décrit les procédures de manipulation,
d'installation et de raccordement de tous les modèles d'unité
intérieure RKHBH/X.
Identification du modèle
Unité intérieure
Kit de bac de purge (option)
ACCESSOIRES
Accessoires fournis avec l'unité intérieure
Voir figure 1
Modèle d’unité
intérieure
Capacité du chauffage
d’appoint
Tension nominale du
chauffage d’appoint
RKHB*008BA3V3 3 kW 1x 230 V
RKHB*008BA6V3 6 kW 1x 230 V
RKHB*008BA6WN 6 kW 3x 400 V
RKHB*008BA9WN 9 kW 3x 400 V
REMARQUE
■ Une unité extérieure RRLQ0*BA ne peut être
raccordée qu’à une unité intérieure
RKHBH/X008BA (le chauffage du fond de bac de
l’unité extérieure doit être contrôlé par l’unité
intérieure).
■ Une unité extérieure RRHQ0*BA peut être
raccordée à une unité intérieure RKHBH/X008BA
ou à une unité intérieure RKHBH/X008AA/AB (si
un kit de chauffage de fond de bac est requis, voir
"Options possibles" à la page 2).

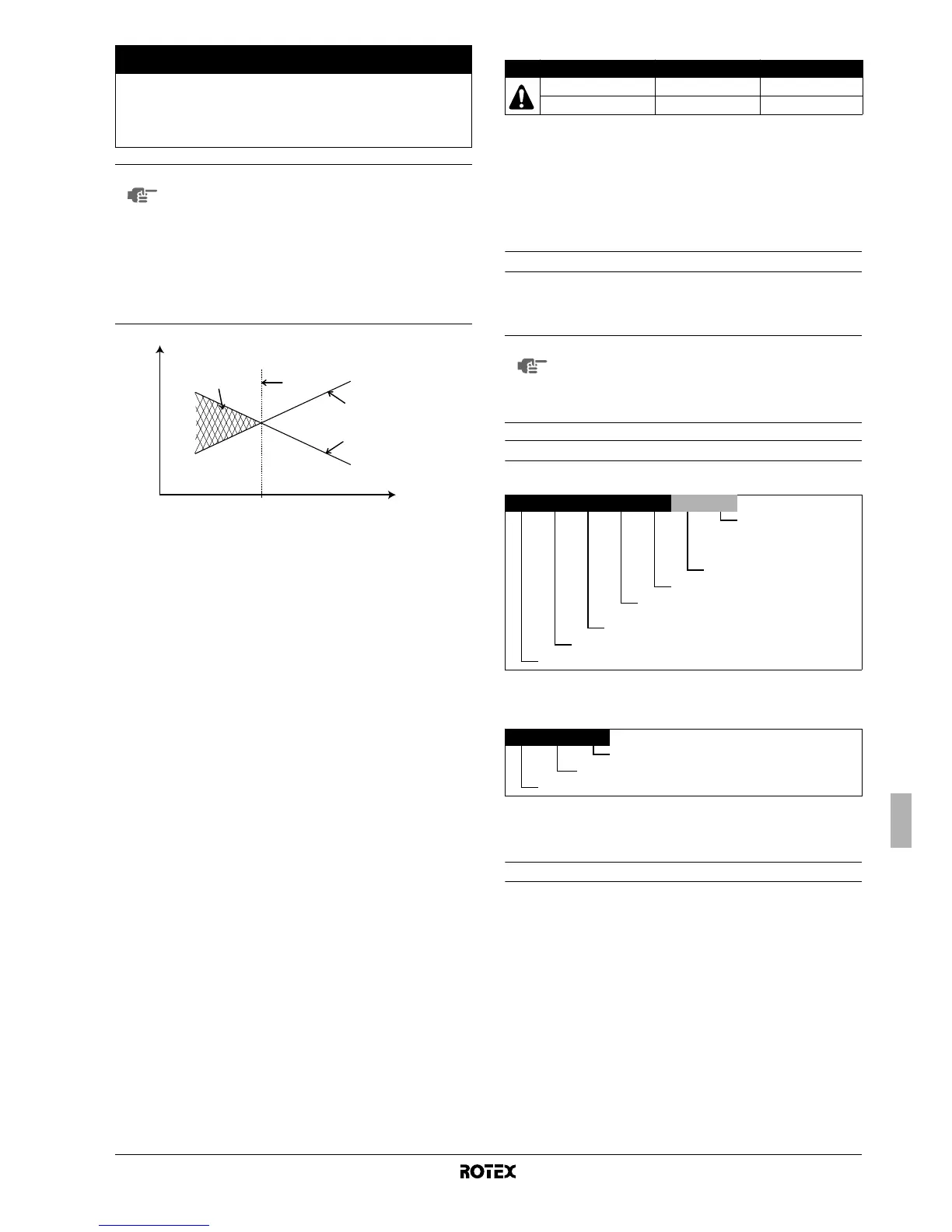

1 Capacité de la pompe à chaleur
2 Capacité de chauffage requise (en fonction du site)
3 Capacité de chauffage supplémentaire fournie par le chauffage
d'appoint
4 Température d'équilibre (peut être réglée via l'interface
utilisateur, se reporter à "Réglages sur place" à la page 25)
T
A
Température ambiante (extérieure)
P
H
Capacité de chauffage
T
A
43
1
2
P
H
EKBPHT08 EKBPHT08BA
RKHBH/X008AA/AB Possible Non permis
RKHBH/X008BA Possible Possible
REMARQUE
L'installation de l'unité extérieure de pompe à chaleur
RRHQ est décrite dans le manuel d'installation de
l'unité extérieure.
L'utilisation de l'unité intérieure est décrite dans le
manuel d'utilisation de l'unité intérieure.
RK HB X 008 AB 3 V3
Tension nominale du
chauffage d’appoint:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacité du chauffage d’appoint
Série
Indication de capacité de chauffage/refroidissement (kW)
(a)
(a) Pour connaître les valeurs exactes, se reporter à "Spécifications techniques" à la
page 41.
X = chauffage et refroidissement,
H = chauffage uniquement
Kit hydraulique
Kit Rotex
EK HB DP 150
Bac de récupération des condensats
Kit hydraulique
Kit européen
1 Manuel d'installation
2 Manuel d'utilisation
3 Vanne d'arrêt
4 Etiquette de schéma de câblage (intérieur du couvercle de
l’unité intérieure)
5 Vis de fixation de couvercle d’unité intérieure
6 Thermistance + fil de raccordement (12 m)
