12. Ligação da saída de água
13. Válvulas de enchimento e drenagem
14. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no evaporador. O filtro de água tem de ser limpo
regularmente. Consulte "Manutenção e assistência" na
página 37.
15. Manómetro
O manómetro permite ler a pressão da água no circuito.
16. Fluxóstato
O fluxóstato verifica o fluxo de água no circuito e protege o
permutador de calor contra congelamentos e a bomba contra
danos.
17. Bomba
A bomba faz circular a água no circuito.
18. Protecção térmica do aquecedor de reserva
O aquecedor de reserva está equipado com uma protecção
térmica. A protecção térmica é activada quando a temperatura
se torna demasiado elevada.
19. Fusível do aquecedor de reserva
O aquecedor de reserva está equipado com um fusível. O
fusível funde-se quando a temperatura se torna demasiado alta
(superior à temperatura da protecção térmica do aquecedor de
reserva).
20. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
21. Mangueira da válvula de segurança
A saída efectiva da válvula de segurança. Certifique-se de
instalar um sistema adequado de drenagem.

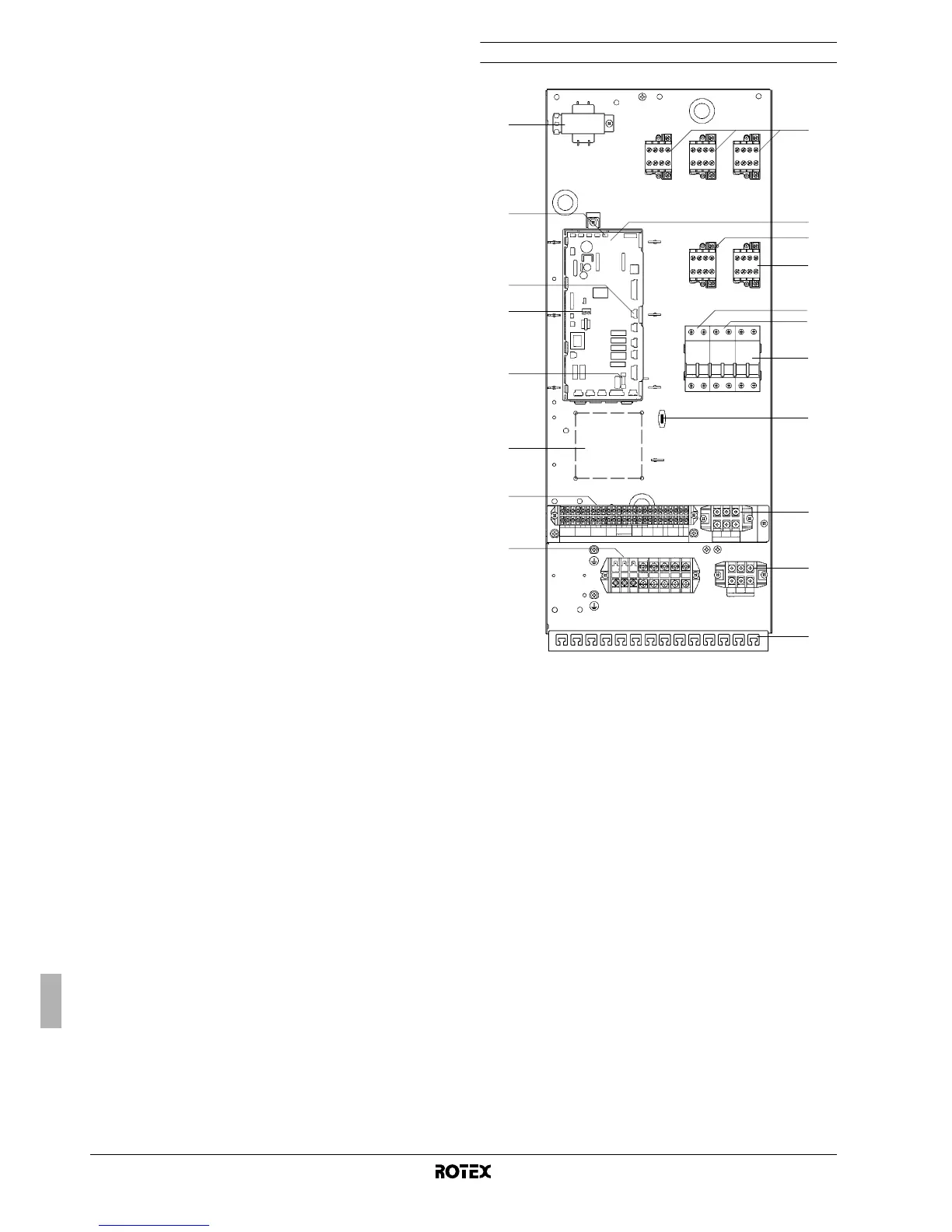

Componentes principais da caixa de distribuição
1. Contactores do aquecedor de reserva: K1M, K2M, K5M e K6M.
2. Placa de circuito principal
A placa de circuito principal controla o funcionamento da
unidade.
3. Contactor do aquecedor de apoio, K3M (apenas nas instalações
com tanque de água de áugua quente doméstica)
4. Disjuntor do aquecedor de apoio, F2B (apenas nas instalações
com tanque de água quente doméstica)
O disjuntor protege o aquecedor de apoio, no tanque de água
quente doméstica, contra sobrecargas ou curto-circuitos.
5. Disjuntor do aquecedor de reserva, F1B, F3B
O disjuntor protege o circuito eléctrico do aquecedor de reserva
contra sobrecargas ou curto-circuitos.
6. Placas de bornes
As placas de bornes possibilitam uma ligação fácil da cablagem
local.
7. Apoios para as braçadeiras de cabos
Os apoios para as braçadeiras de cabos permitem fixar a
cablagem à caixa de distribuição, utilizando braçadeiras, para
protegê-los contra tracção excessiva.
8. Placas de bornes, X3M e X4M (apenas nas instalações com
tanque de água quente doméstica)
9. Fusível da placa de circuito impresso, FU1
10. Interruptores de configuração, SS2
Os interruptores de configuração SS2 são 4 ao todo, permitindo
configurar vários parâmetros da instalação. Consulte "Visão
geral da regulação dos interruptores de configuração" na
página 22.
