Manual de instalação
5
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Aquecimento de águas domésticas
Quando se activa o modo de aquecimento de águas domésticas
(quer por acção manual do utilizador, quer de forma automática
através de um temporizador), alcança-se a temperatura pretendida
para as águas quentes domésticas, por recurso combinado à
serpentina do permutador de calor e ao aquecedor eléctrico de
apoio.
Quando a temperatura das águas quentes domésticas é inferior ao
ponto de regulação configurado pelo utilizador, a válvula de 3 vias é
activada, para aquecer as águas domésticas com a bomba de calor.
Se houver grande solicitação de águas quentes domésticas ou uma
regulação muito elevada da temperatura delas, o aquecedor de
apoio (11) pode prestar aquecimento complementar.
Instalação 3
Aplicações de climatização (aquecimento e refrigeração) com um
termóstato de ambiente regulado para aquecimento e refrigera-
ção ligado à unidade interior. O aquecimento é efectuado através
dos circuitos de aquecimento do piso e das unidades de ventilo-
convecção. A refrigeração é efectuada exclusivamente através das
unidades de ventilo-convecção.
A água quente doméstica é fornecida através do tanque de água
quente doméstica, ligado à unidade interior.
Funcionamento da bomba e climatização (aquecimento e
refrigeração)
Conforme a estação do ano, o cliente deve escolher aquecimento ou
refrigeração no termóstato de ambiente (T). Não é possível efectuar
esta escolha através da interface de utilizador.
Quando o termóstato de ambiente (T) solicita aquecimento ou
refrigeração para efeitos de climatização, a bomba começa a
trabalhar e a unidade interior (2) comuta para o modo de aqueci-
mento ou para o modo de refrigeração. A unidade de exterior (1)
começa a trabalhar para alcançar a temperatura pretendida para a
saída de água (quente ou fria).
No modo de refrigeração, a válvula de 2 vias (13) fecha-se, para
evitar que a água fria percorra os circuitos de aquecimento do piso
(FHL, "Floor heating loops").
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pelo termóstato de ambiente. Não é
possível efectuá-la na interface de utilizador da unidade interior.
Aquecimento de águas domésticas
O aquecimento de águas domésticas é descrito em "Instalação 2" na
página 4.
NOTA
A unidade interior pode ser configurada para que,
perante temperaturas exteriores baixas, as águas
quentes domésticas sejam aquecidas exclusivamente
pelo aquecedor de apoio. Desta forma, assegura-se
que a capacidade da bomba de calor fica disponível
para aquecimento do ambiente.
Para obter pormenores acerca da configuração do tan-
que de água quente doméstica perante temperaturas
exteriores baixas, consulte "Regulações locais" na
página 25, relativamente às regulações locais [5-02] a
[5-04].

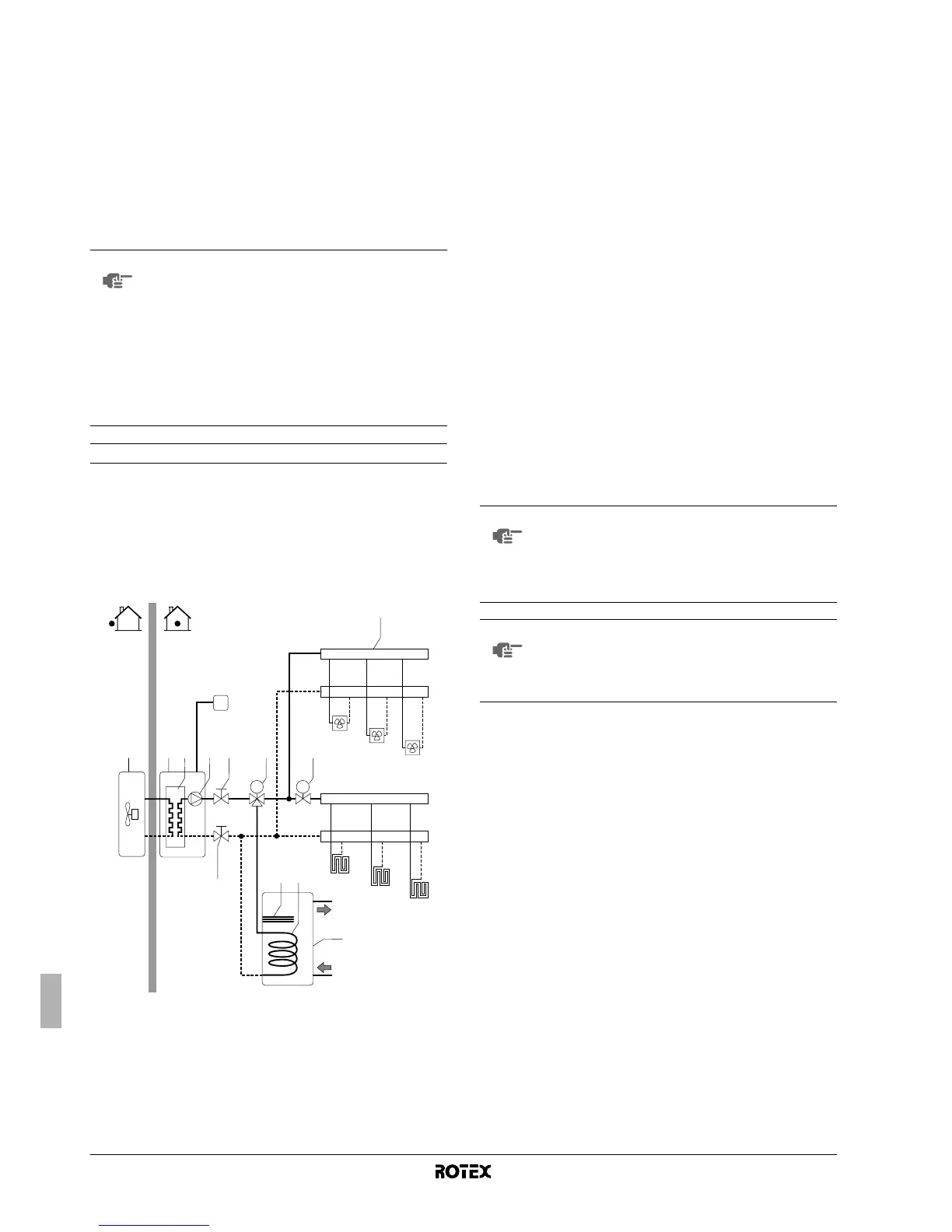

M M
FHL1
T
FHL2
FHL3
FCU1
FCU2
FCU3
54321
6
7
8 13
10
11 12
1 Unidade de exterior 10 Tanque de água quente
doméstica (opcional)
2 Unidade interior
3 Permutador de calor 11 Aquecedor de apoio
4 Bomba 12 Serpentina do
permutador de calor
5 Válvula de fecho
6 Colector
(fornecimento local)
13
Válvula motorizada de
2 vias (fornecimento local)
7 Válvula de fecho FCU1..3 Ventilo-convectores
(opcionais)
8 Válvula de 3 vias
motorizada
(fornecimento local)
FHL1..3 Circuitos de aquecimento
do piso
T Termóstato de ambiente
com comutação entre
aquecimento e
refrigeração (opcional
NOTA
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 19) e de que os interruptores de
configuração são posicionados devidamente (consulte
"Configuração da instalação do termóstato da divisão"
na página 23).
NOTA
A ligação da válvula de 2 vias (13) é diferente de uma
válvula NC ("normalmente fechada") ou NO
("normalmente aberta")! Certifique-se de que liga os
terminais com os números correctos, como se
pormenoriza no esquema eléctrico.
