RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
Installationsanleitung
23

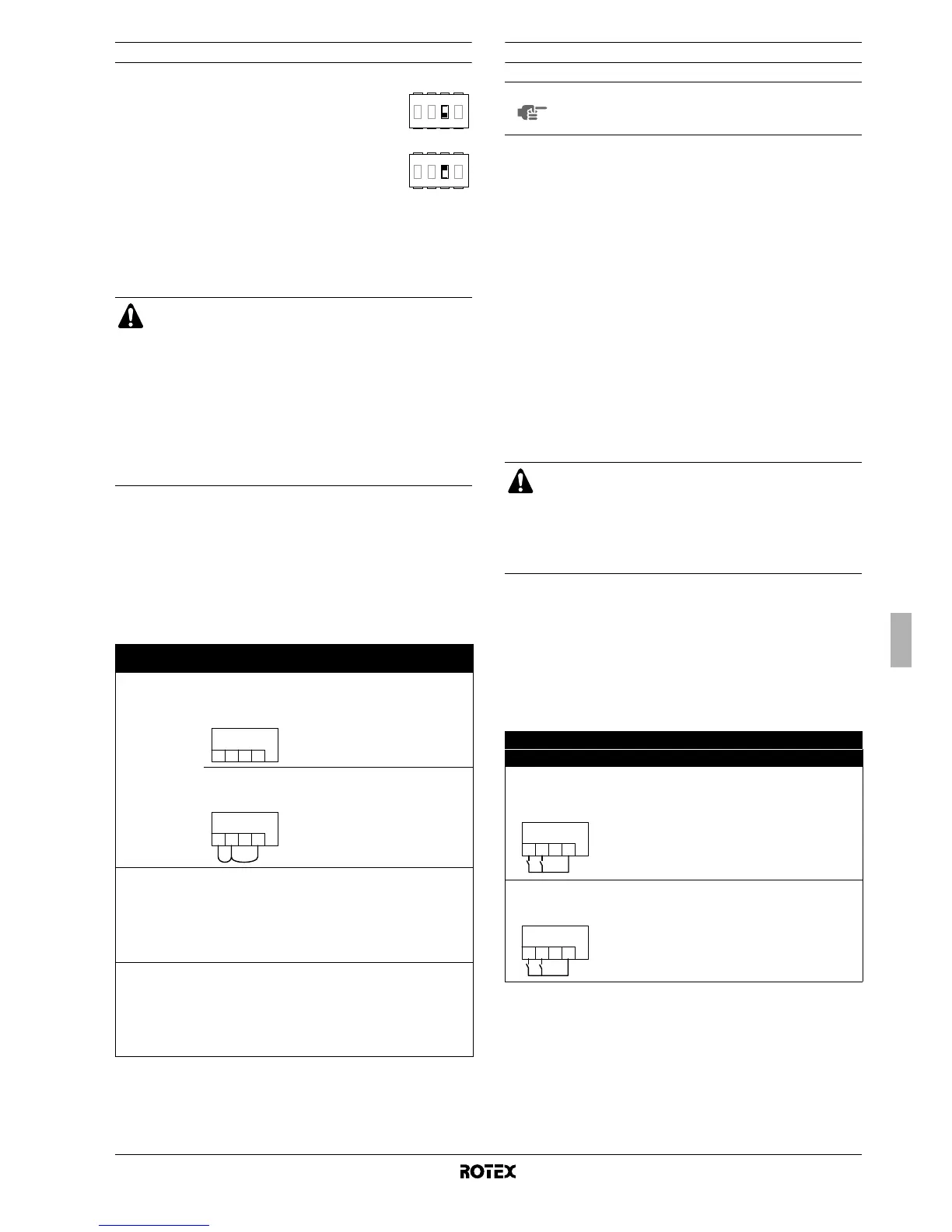

Konfiguration der Raumthermostat-Installation
Die nachfolgende Tabelle gibt eine Zusammenfassung der erforder-
lichen Konfiguration. Und sie zeigt die Thermostatverkabelung am
Anschlussblock (X2M: 1, 2, 3, 4) im Schaltkasten. Die dritte Spalte
gibt Aufschluss über den Betrieb der Pumpe. Die letzten drei Spalten
geben an, ob die folgende Funktionalität an der Benutzerschnittstelle
(UI) verfügbar ist oder ob diese durch den Thermostat (T) geregelt
wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Konfiguration des Pumpenbetriebs
Ohne Raumthermostat: DIP-Schalter SS2-3 = OFF (Aus)
Wenn kein Thermostat an die Inneneinheit angeschlossen wird, wird
der Pumpenbetrieb durch die Austrittswassertemperatur bestimmt.
Soll andauernder Pumpenbetrieb erzwungen werden, wenn kein
Raumthermostat angeschlossen ist, wie folgt vorgehen:
- Den Kippschalter SS2-3 auf ON (EIN) stellen,
- am Anschlussblock im Schaltkasten die Anschlüsse mit den
Nummern 1-2-4 kurzschließen.
Mit DIP-Schalter des Raumthermostats: SS2-3 = ON (Ein)
Wenn der Thermostat an die Inneneinheit angeschlossen ist, läuft die
Pumpe ständig, wann immer der Thermostat Heiz- oder Kühlbedarf
signalisiert.
Dual-Sollwert
Wenn der Betrieb auf Grundlage von zwei Sollwerten freigeschaltet
ist, wird der Pumpenbetrieb bestimmt durch die Stellung des DIP-
Schalters SS2-3 und die Kontakte zur Auswahl des Sollwertes. Siehe
die oben beschriebene Konfiguration des Pumpenbetriebs bei
Anschluss/ohne Anschluss des Thermostats.
Die nachfolgende Tabelle gibt eine Zusammenfassung der erforder-
lichen Konfiguration. Und sie zeigt die Verkabelung am Anschluss-
block (X2M: 1, 2, 4) im Schaltkasten. Die dritte Spalte gibt Aufschluss
über den Betrieb der Pumpe. Die letzten drei Spalten geben an, ob
die folgende Funktionalität an der Benutzerschnittstelle (UI)
verfügbar ist oder ob diese durch die Kontakte zur Auswahl des
Sollwertes SP1 und SP2 geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
■ Wenn kein Raumthermostat an die Innen-
einheit angeschlossen wird, muss der
Kippschalter SS2-3 auf OFF gestellt werden.
■ Wenn ein Raumthermostat an die Innen-
einheit angeschlossen wird, muss der
Kippschalter SS2-3 auf ON gestellt werden.
■ Beim Raumthermostat die richtigen Einstellungen bestätigen
(6®02=yes (ja), 6®05=9, 6®06=5), um zu verhindern, dass sich die
Pumpe immer wieder ein- und ausschaltet (d.h. flattert), was
sich auf die Lebensdauer der Pumpe negativ auswirken
würde.
■ Wenn der Raumthermostat an die Inneneinheit
angeschlossen wird, ist der Timer für Heiz- und
Kühlbetrieb außer Kraft gesetzt. Die anderen timer-
gesteuerten Funktionen sind nicht betroffen. Weitere
Einzelheiten über Zeitschaltuhren und Timer-
funktionen finden Sie in der Bedienungsanleitung.
■ Wenn ein Raumthermostat an die Inneneinheit
angeschlossen wird und die Taste = oder die Taste
o gedrückt wird, blinkt die zentrale Steuerungs-
anzeige e um anzuzeigen, dass der Raum-
thermostat Priorität hat und den Ein-/Aus-Betrieb und
den Umschaltbetrieb regelt.
Thermostat Konfiguration
Pumpen-
betrieb
yy
yy
==
==
pp
pp
rr
rr
Kein Thermostat
• SS2-3 = OFF
(Aus)
• Verkabelung:
(keine)
bestimmt
durch die
Temperatur
des
abfließenden
Wassers
(a)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
UI UI UI
• SS2-3 = ON
(Ein)
• Verkabelung:
ein, wenn
Raumheizung
oder Kühlung
eingeschaltet
ist
(y)
UI UI UI
Thermostat, nur
Heizen
• SS2-3 = ON
(Ein)
• Verkabelung:
(siehe
Installations-
anleitung des
Raum-
thermostats)
ein, wenn der
Raumthermost
at Heizen
anfordert
T——
Thermostat mit
Umschalter
Heizen/Kühlen
• SS2-3 = ON
(Ein)
• Verkabelung:
(siehe
Installations-
anleitung des
Raum-
thermostats)
ein, wenn der
Raumthermost
at Heizen oder
Kühlen
anfordert
TT—
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
HINWEIS
Zur Festlegung der Pumpendrehzahl siehe
"Einstellung der Umdrehungsgeschwindigkeit der
Pumpe" auf Seite 25.
Wenn der Betrieb auf Grundlage von zwei Sollwerten
aktiviert ist, dann ist "erzwungener andauernder
Pumpenbetrieb" nicht möglich. Ist SS2-3 auf ON (Ein) und
sind SP1 und SP2 beide geschlossen, arbeitet die Pumpe
genauso wie bei "mit Raumthermostat", und der zweite
Sollwert ist derjenige, der in Kraft ist. Siehe "Steuerung auf
Grundlage von 2 Sollwerten" auf Seite 30.
Dual-Sollwert
Konfiguration Pumpenbetrieb yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3 = OFF
(Aus)
• Verkabelung:
bestimmt durch die
Temperatur des
abfließenden
Wassers
(a)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
UI UI UI
• [7-02]=1
• SS2-3 = ON (Ein)
• Verkabelung:
auf Ein, wenn Haupt-
Sollwert oder/und
Sub-Sollwert
angefordert wird
SP2/SP1 UI —
SP1 =
Kontakt für ersten Sollwert
SP2 =
Kontakt für zweiten Sollwert
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
