Rotex RKHBH008BA - Panorâmica da Unidade Interior; Abertura da Unidade Interior

Manual de instalação
9
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Funcionamento da bomba e aquecimento do ambiente
Quando o termóstato de ambiente do circuito de aquecimento do
piso (T1) e os ventilo-convectores (T2) estão ligados à unidade
interior, a bomba (4) trabalha quando há um pedido de aquecimento
de T1 e/ou T2. A unidade de exterior começa a trabalhar para
alcançar a temperatura pretendida para a saída de água. A
temperatura-alvo de saída da água depende do termóstato de
ambiente que estiver a solicitar aquecimento.
Quando a temperatura da divisão de ambas as zonas é superior ao
ponto de regulação do termóstato, a unidade de exterior e a bomba
param.
PANORÂMICA DA UNIDADE INTERIOR

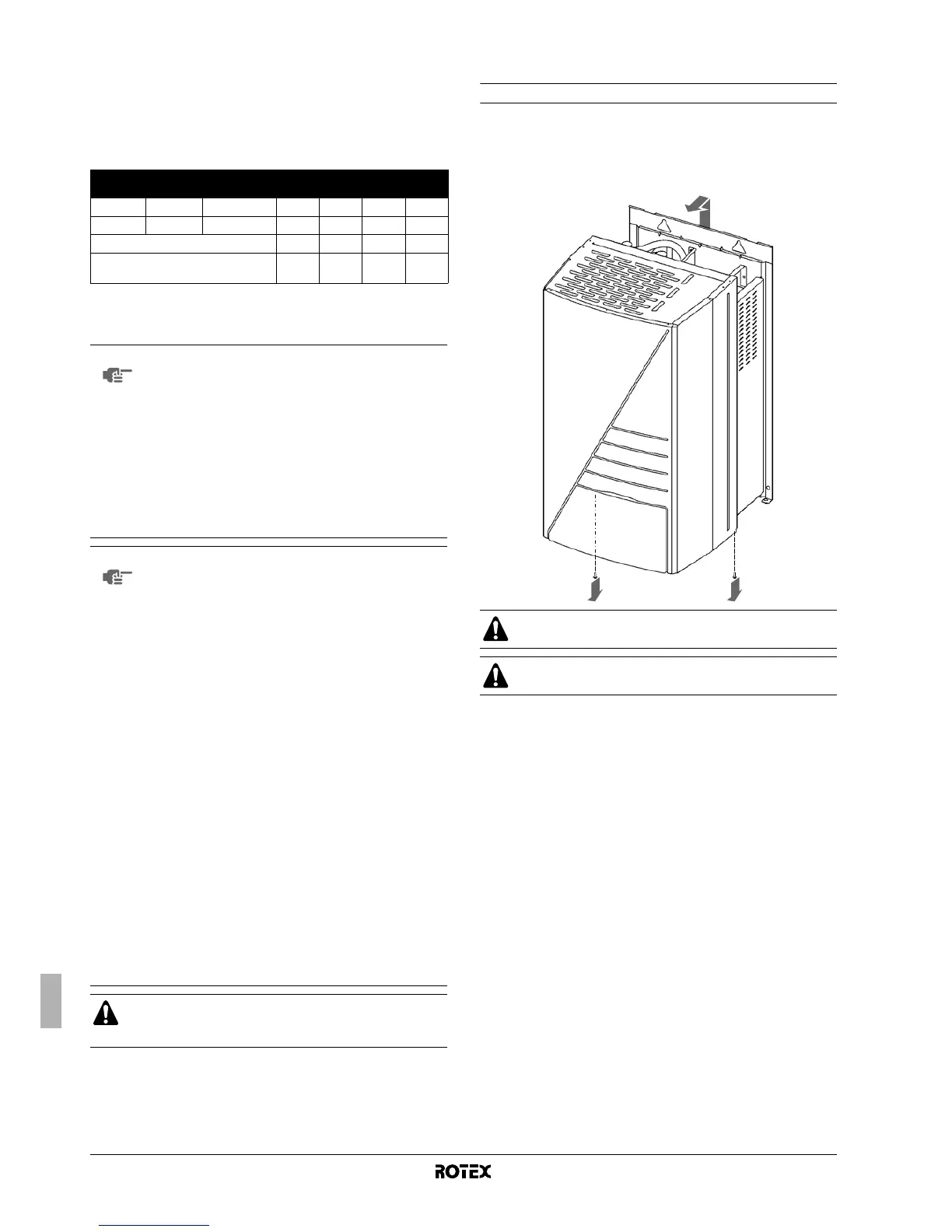

Abertura da unidade interior
■ A portinhola frontal da tampa da unidade interior dá acesso ao
manómetro e à interface de utilizador.
■ A tampa da unidade interior pode ser retirada, removendo os
2 parafusos do fundo e desencaixando-a.
■ Para aceder ao interior da caixa de distribuição (para efectuar
as ligações eléctricas locais, por exemplo), pode retirar o painel
de serviço da caixa de distribuição. Para o efeito, desaperte os
dois parafusos frontais e retire o painel.
Ponto de
regulação
Ajustes
no local
Estado térmico
Zona A Primeiro UI Activo Inactivo Activo Inactivo
Zona B Segundo [7-03] Inactivo Activo Activo Inactivo
Temperatura resultante da água UI [7-03] [7-03] —
Resultado de funcionamento da
bomba
Activa Activa Activa
Inactiva
NOTA
■ Certifique-se de que os cabos do termóstato são
ligados aos terminais correctos (consulte
"Panorâmica da unidade interior" na página 9).
■ Certifique-se de configurar as regulações locais
[7-02], [7-03] e [7-04] correctamente. Consulte
"Controlo por ponto de regulação duplo" na
página 30.
■ Certifique-se de que configura correctamente o
interruptor de configuração SS2-3, na placa de
circuito da caixa de distribuição da RKHBH.
Consulte "Configuração da instalação do
termóstato da divisão" na página 23.
NOTA
■ Os sinais dos pedidos de aquecimento ambiente
podem ser implementados de duas formas
diferentes (à escolha do instalador).
- Sinal de ligar/desligar térmica (do termóstato
de ambiente)
- Sinal de estado (activa/inactiva) da estação
misturadora
■ É responsabilidade do instalador certificar-se de
que não ocorrem situações indesejadas (por ex.,
temperaturas de água demasiado altas nos
circuitos de piso radiante.)
■ Rotex não fornece qualquer tipo de estação
misturadora. O controlo por ponto de regulação
duplo só proporciona a possibilidade de usar dois
pontos de regulação.
■ Quando só a zona A é que pede aquecimento, a
zona B é alimentada por água a temperatura igual
à do primeiro ponto de regulação.
Isto pode levar a aquecimento indesejado na
zona B.
■ Quando só a zona B é que pede aquecimento, a
estação misturadora é alimentada por água a
temperatura igual à do segundo ponto de
regulação.
Conforme o controlo da estação misturadora, o
circuito de aquecimento do piso pode receber
água a temperatura igual à do ponto de regulação
da estação misturadora.
Tenha presente que a temperatura efectiva da água pelos
circuitos de piso radiante depende do controlo e da
regulação da estação misturadora.
Certifique-se de que fixa a tampa com os parafusos
(fornecidos como acessórios), depois de a pôr no sítio.
Os componentes no interior da unidade podem estar
quentes.
