Manuale d'installazione
7
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A

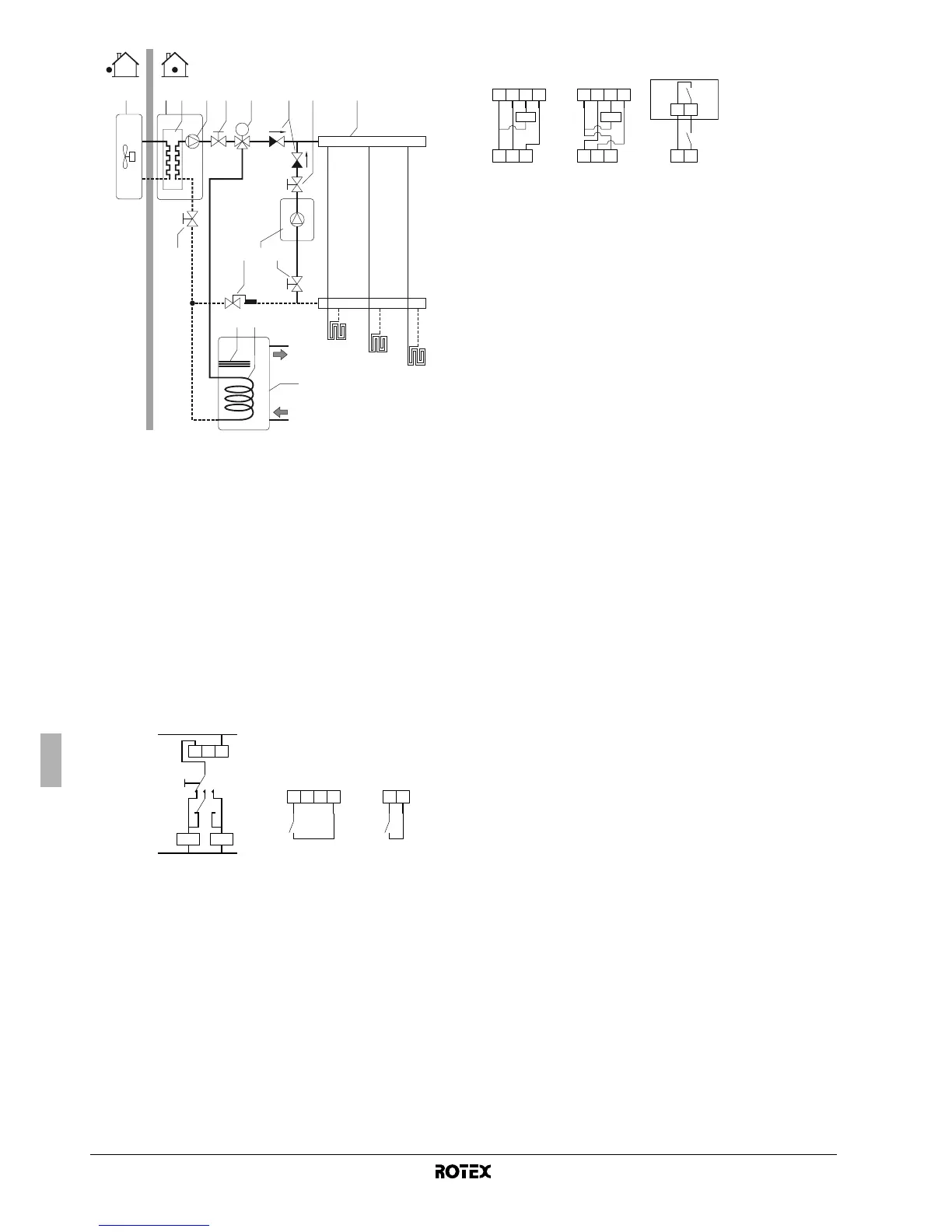

Configurazione dei collegamenti da effettuarsi in loco A
Configurazione dei collegamenti da effettuarsi in loco B
Funzionamento
■ Configurazione A
Quando il termostato ambiente richiede il riscaldamento, l'unità
RKHB* o la caldaia entrano in funzione, a seconda della
posizione del contatto ausiliario (A).
■ Configurazione B
Quando il termostato ambiente richiede il riscaldamento, l'unità
RKHB* o la caldaia entrano in funzione, a seconda della
temperatura esterna (stato del "segnale di autorizzazione per la
caldaia ausiliaria").
Se viene concessa l'autorizzazione verso la caldaia, la funzione
di riscaldamento dell'ambiente dell'unità RKHB* viene auto-
maticamente disattivata.
Per maggiori dettagli vedere l'impostazione in loco [C-02~C-04].
1 Unità esterna 11 Serpentina dello
scambiatore di calore
2 Unità interna
3 Scambiatore di calore 12 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
4 Pompa
5 Valvola di chiusura 15 Caldaia (non di fornitura)
6 Collettore
(non di fornitura)
16 Valvola di regolazione
dell'acqua
(non in dotazione)
7 Valvola di chiusura
8 Valvola a 3 vie
motorizzata
(in dotazione con il
serbatoio dell'acqua
calda per usi domestici)
17 Valvola di chiusura
(non di fornitura)
18 Valvola di ritegno
(non di fornitura)
10 Surriscaldatore FHL1...3 Anello di riscaldamento
a pavimento
(non di fornitura)
Boiler
thermostat input
Ingresso termostato della caldaia
A Contatto ausiliario (normale chiuso)
H Termostato ambiente per il riscaldamento su
richiesta (opzionale)
K1A Relè ausiliario di attivazione dell'unità RKHB*
(non di fornitura)
K2A Relè ausiliario di attivazione della caldaia
(non di fornitura)
M
FHL1
FHL2
FHL3
54321 8 18
16 17157
617
12
10
11
123 4
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat input
L
N
RKHB*/auto
/ Boiler
A
RKHB*
X2M
H
Com
Boiler
thermostat input
Ingresso termostato della caldaia
C Termostato ambiente per il raffreddamento su
richiesta (opzionale)
H Termostato ambiente per il riscaldamento su
richiesta (opzionale)
Com Termostato ambiente comune (opzionale)
K1A Relè ausiliario di attivazione dell'unità caldaia
(non in dotazione)
KCR Segnale di autorizzazione per la caldaia ausiliaria
X1 X2
X
Y
K1A
KCR
EKRP1HB
Boiler
thermostat input
12
3 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com
H
K1A
RKHB*
X2M
RKRTW*
