Manuel d'installation
7
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Configuration de câblage sur place A
Configuration de câblage sur place B
Utilisation
■ Configuration A
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner en
fonction de la position du contact auxiliaire (A).
■ Configuration B
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner en
fonction de la température extérieure (statut du "signal de
permission pour chaudière auxiliaire").
Lorsque la permission est donnée à la chaudière, le fonctionne-
ment du chauffage d'un volume par l'unité RKHB* sera coupé
automatiquement.
Pour plus de détails, voir le réglage sur place [C-02~C-04].

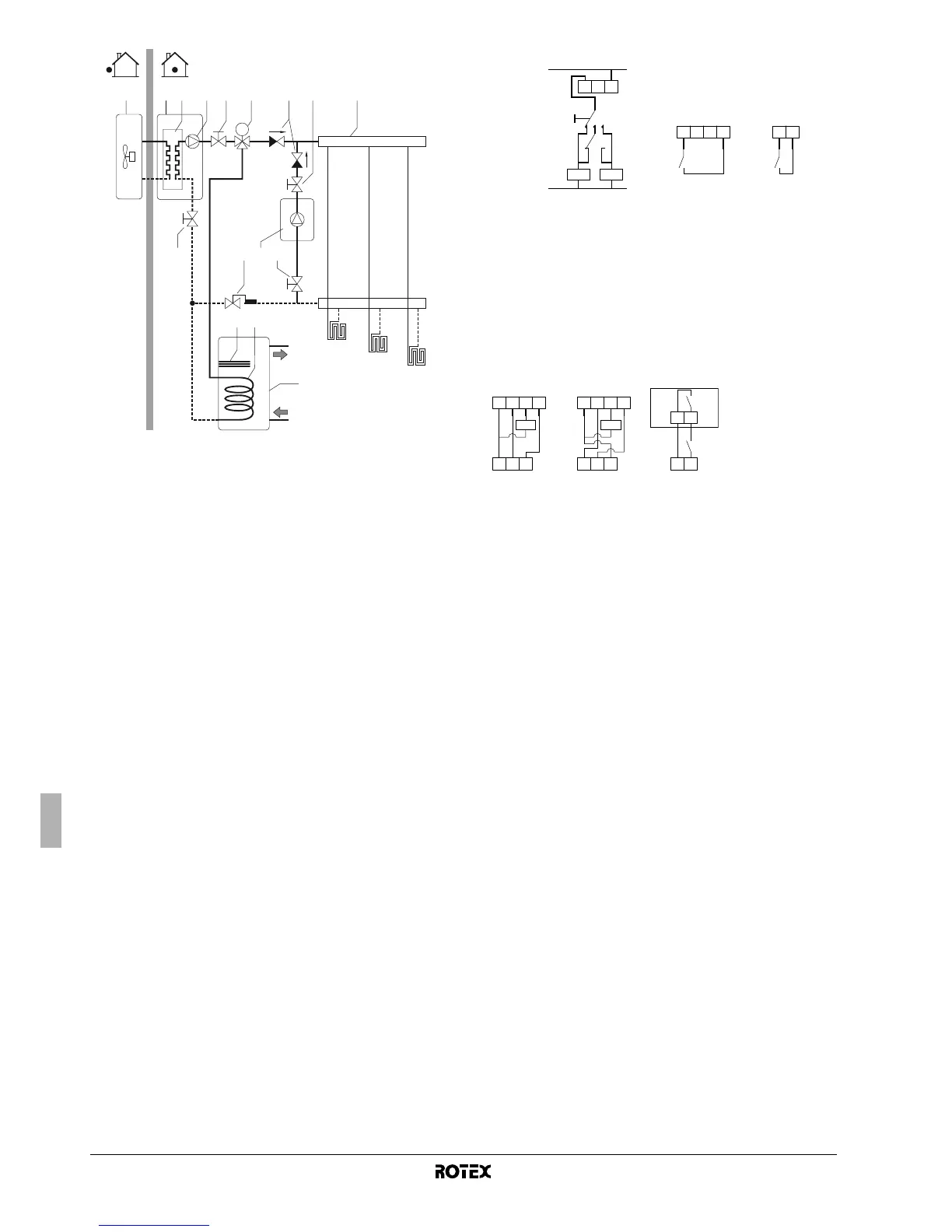

1 Unité extérieure 11 Serpentin d'échangeur
de chaleur
2 Unité intérieure
3 Echangeur thermique 12 Ballon d'eau chaude
domestique (option)
4 Pompe
5 Vanne d'arrêt 15 Chaudière (non livrée)
6 Collecteur (non fourni) 16 Aquastat (non fourni)
7 Vanne d'arrêt 17 Vanne d'arrêt
(non fournie)
8 Vanne à 3 voies
motorisée (fournie avec
le ballon d'eau chaude
domestique)
18 Clapet anti-retour
(non fourni)
10 Surchauffage FHL1...3 Boucle de chauffage
dans le sol (non fournie)
M
FHL1
FHL2
FHL3
54321 8 18
16 17157
617
12
10
11
Boiler
thermostat input
Entrée de thermostat de chaudière
A Contact auxiliaire (normalement fermé)
H Thermostat d'ambiance de demande de chauffage
(option)
K1A Relais auxiliaire pour activation de l'unité RKHB*
(non fournie)
K2A Relais auxiliaire pour activation de la chaudière
(non fourni)
Boiler
thermostat input
Entrée de thermostat de chaudière
C Thermostat d'ambiance de demande de
refroidissement (option)
H Thermostat d'ambiance de demande de chauffage
(option)
Com Thermostat d'ambiance commun (option)
K1A Relais auxiliaire pour activation de l'unité de
chaudière (non fourni)
KCR Signal de permission pour chaudière auxiliaire
123 4
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat input
L
N
RKHB*/auto
/ Boiler
A
RKHB*
X2M
H
Com
X1 X2
X Y
K1A
KCR
EKRP1HB
Boiler
thermostat input
12
3 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com H
K1A
RKHB*
X2M
RKRTW*
