Manuel d'installation
19
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Connexion de l'alimentation électrique du chauffage
d'appoint
Exigences imposées au circuit et aux câbles électriques
Ce circuit d'alimentation doit être protégé par les dispositifs de
sécurité requis en fonction des règles locales et nationales.
Sélectionner le câble électrique en fonction des réglementations
nationales et locales en vigueur. Pour le courant de service maximal
du chauffage d'appoint, se reporter au tableau ci-dessous.
(1) (2)
Procédure

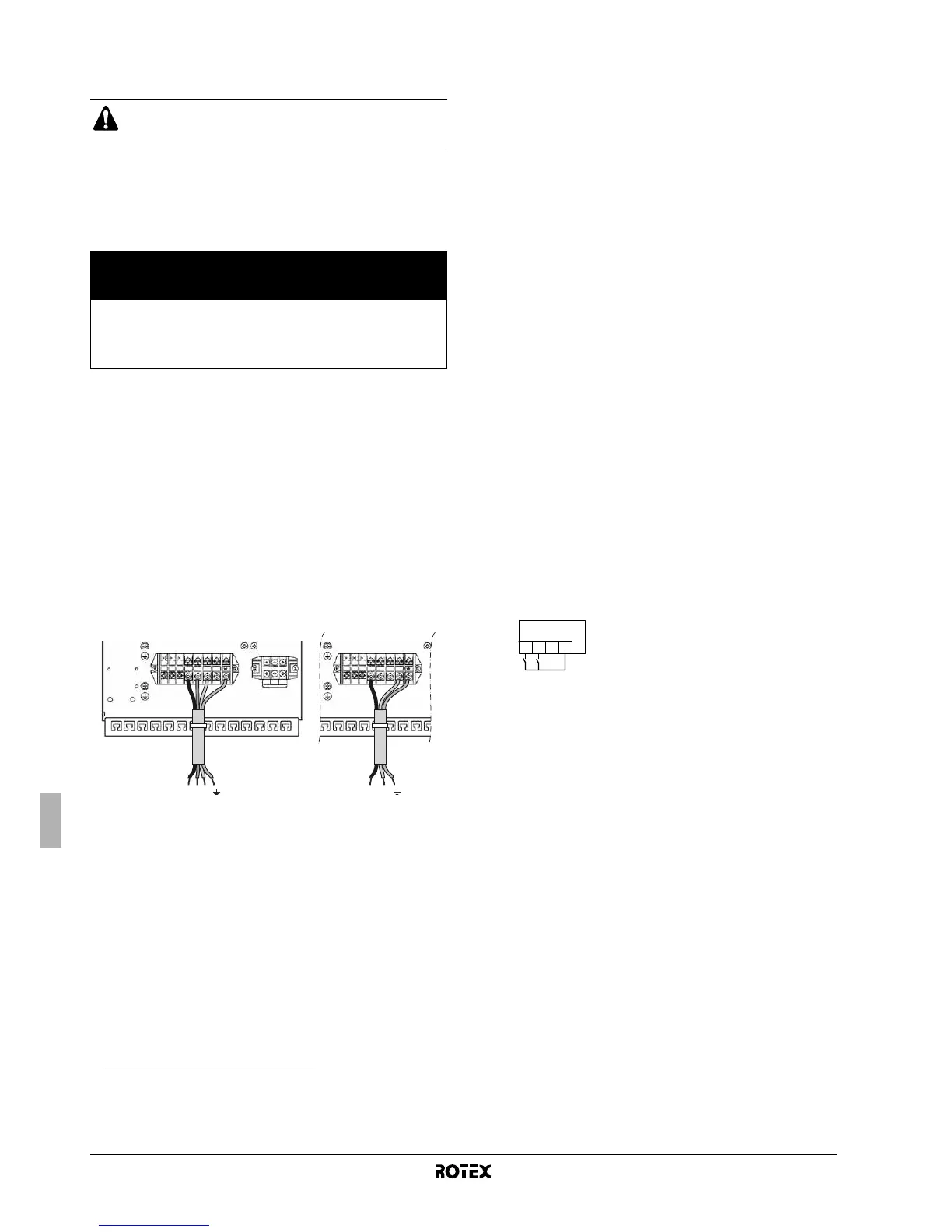

1 A l'aide du câble approprié, raccorder le circuit électrique au
disjoncteur principal comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccorder le conducteur de terre (jaune/vert) à la vis de terre de
la borne X1M.
3 Fixer le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Remarque: seul le câblage local pertinent est illustré.
Raccordement du câble de thermostat
Le raccordement du câble de thermostat dépend de l'application.
Voir également "Exemples d'application typiques" à la page 4 et
"Configuration de l'installation du thermostat d'ambiance" à la
page 23 pour plus d'informations et connaître les options de configu-
ration concernant le fonctionnement de la pompe en combinaison
avec un thermostat d'ambiance.
Exigences de thermostat
■ Alimentation électrique: 230 V AC ou sur batterie
■ Tension de contact: 230 V.
Procédure
1 Raccorder le câble de thermostat aux bornes adéquates comme
illustré dans le schéma de câblage et le manuel d'installation du
kit de thermostat d'ambiance.
2 Fixer le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 Mettre le microcommutateur SS2-3 de la carte PCB sur ON. Voir
"Configuration de l'installation du thermostat d'ambiance" à la
page 23 pour plus d'informations.
Raccordement des contacts du premier et du deuxième point de
consigne
Le raccordement du contact du point de consigne ne se fait que si le
contact du point de consigne double est activé.
Voir aussi "Exemples d'application typiques" à la page 4 et "Contrôle
de point de consigne double" à la page 29.
Exigences de contact
Le contact sera un contact libre de tension qui garantit 230 V
(100 mA).
Procédure
1 Raccorder le contact du premier et du deuxième point de
consigne aux bornes appropriées comme le montre la figure
ci-dessous.
2 Fixer les câbles aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 En fonction du fonctionnement requis de la pompe, régler le
microcommutateur SS2-3 et le réglage sur place [F-00]. Voir
"Configuration du fonctionnement de la pompe" à la page 23 et
le réglage sur place [F-00] dans "[F] Configuration des options"
à la page 33.
Utiliser un circuit électrique spécifique pour le chauffage
d'appoint et le surchauffage. Ne jamais utiliser un circuit
électrique partagé par un autre appareil.
(1) Norme technique européenne/internationale fixant les limites des courants
harmoniques produits par l’équipement raccordé aux systèmes basse tension
publiques avec une entrée de courant de >16 A et ≤75 A par phase.
(2) Norme technique européenne/internationale fixant les limites des variations de
tension, de fluctuation de tension et d’oscillation dans les systèmes
d’alimentation basse tension publiques pour équipements avec courant nominal
de ≤75 A.
Modèle d’unité
intérieure
Capacité
du
chauffage
d’appoint
Tension
nominale du
chauffage
d’appoint
Courant de
service
maximal
Z
max
(Ω)
RKHB*008BA3V3 3 kW 1x 230 V 13 A —
RKHB*008BA6V3
(a) (b)
(a) Equipement conforme à EN/IEC 61000-3-12
(1)
(b) Cet équipement est conforme à EN//CEI 61000-3-11
(2)
pour autant que
l’impédance du système Z
sys
soit inférieure ou égale à Z
max
au point d’interface
entre l’alimentation de l’utilisateur et le système public. L’installateur ou
l’utilisateur de l’équipement a la responsabilité – éventuellement en consultant
l’opérateur du réseau de distribution – de veiller à ce que l’équipement soit
uniquement raccordé à l’alimentation avec une impédance du système Z
sys
inférieure ou égale à Z
max
.
6 kW 1x 230 V 26 A 0.29
RKHB*008BA6WN 6 kW 3x 400 V 8.6 A —
RKHB*008BA9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1
Contact du premier point de
consigne
SP2
Contact du deuxième point de
consigne
