Manuel d'installation
29
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
[7] DT pour surchauffage et contrôle de point de consigne
double
DT pour surchauffage
S'applique uniquement aux installations avec un ballon d'eau chaude
domestique.
Lorsque l'eau chaude domestique est chauffée et que la température
du point de consigne de l'eau chaude domestique (telle que définie
par l'utilisateur) a été atteinte, le surchauffage continuera à chauffer
l'eau chaude domestique à une température de quelques degrés au-
dessus de la température du point de consigne, c.-à-d. la tempéra-
ture d'arrêt du surchauffage. Ces degrés supplémentaires sont
spécifiés par le réglage sur place de la durée d'étape d'eau chaude
domestique. Un réglage correct empêche le surchauffage de se
mettre en marche et de s'arrêter sans cesse pour maintenir la tempé-
rature du point de consigne d'eau chaude domestique. Remarque: le
surchauffage se remettra en marche lorsque la température de l'eau
chaude domestique baisse [7-01] (réglage sur place) sous la
température d'arrêt du surchauffage.
■ [7-00] Durée de l'étape d'eau chaude domestique: différence
de température au-dessus de la température du point de
consigne de l'eau chaude domestique avant que le
surchauffage ne s'arrête.
■ [7-01] Valeur d'hystérésis de surchauffage: différence de
température déterminant la température de mise en marche
de la pompe à chaleur (T
BH ON
). T
BH ON
= T
BH OFF
– [7-01]
Contrôle de point de consigne double
S'applique uniquement aux installations avec émetteurs de chaleur
différents qui requièrent des points de consigne différents.
Le contrôle de point de consigne double permet de générer
2 différents point de consigne.
■ [7-02] Statut de contrôle de point de consigne double: définit
si le contrôle de point de consigne double est activé (1) ou
désactivé (0).
■ [7-03] Deuxième point de consigne de chauffage: spécifie la
température du deuxième point de consigne en mode de
chauffage.
■ [7-04] Deuxième point de consigne de refroidissement:
spécifie la température du deuxième point de consigne en
mode de refroidissement.
Si le programmateur du surchauffage (voir le manuel
d'utilisation) est actif, le surchauffage ne fonctionnera que
si ce programmateur le permet.

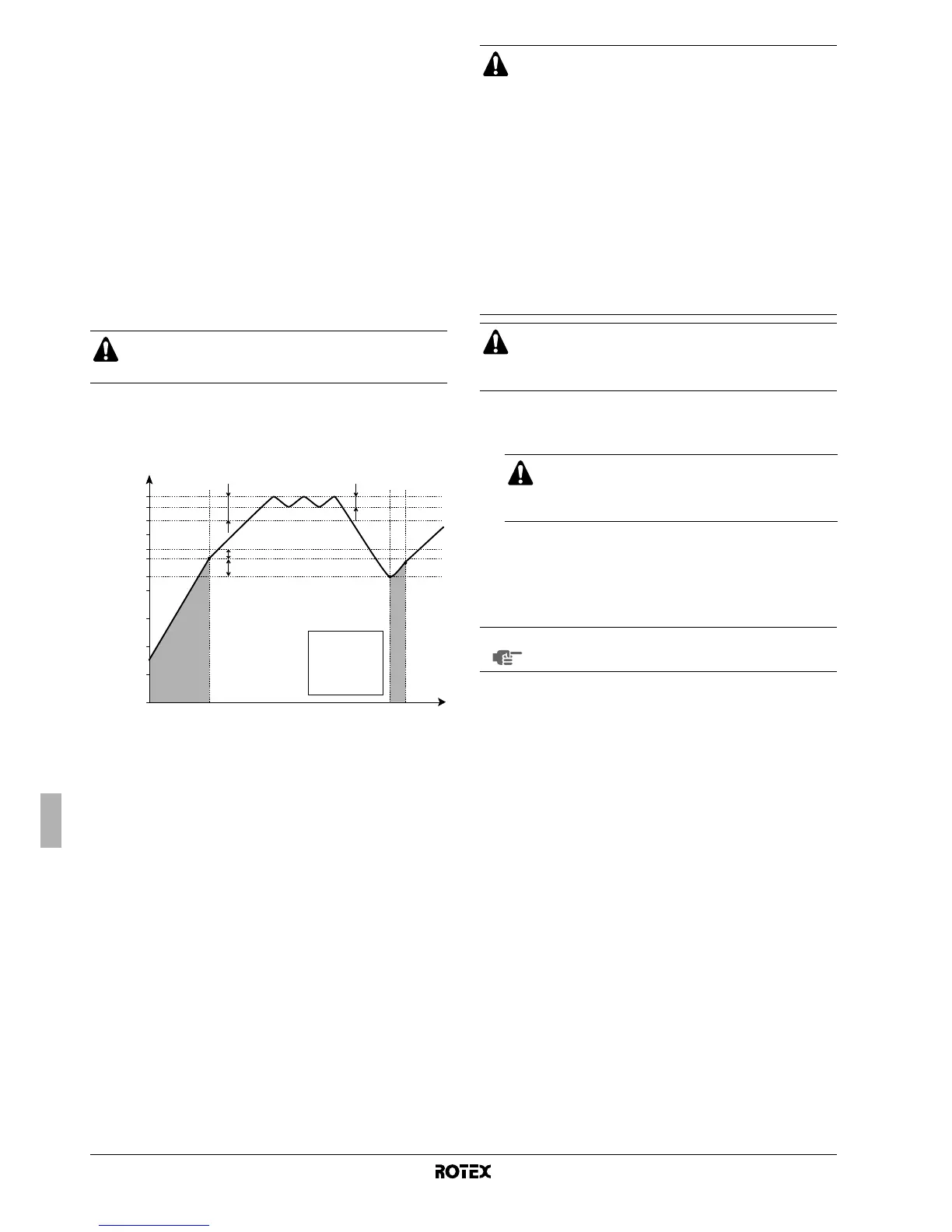

BH Surchauffage
HP Pompe à chaleur. Si la durée de chauffage de la pompe à
chaleur est trop longue, un chauffage auxiliaire par le
surchauffage peut avoir lieu.
T
BH OFF
Température d'arrêt du surchauffage (T
U
+ [7-00])
T
BH ON
Température de mise en marche du surchauffage
(T
BH OFF
– [7-01])
T
HP MAX
Température maximale de la pompe à chaleur au niveau du
capteur dans le ballon d'eau chaude domestique
T
HP OFF
Température d'arrêt de la pompe à chaleur
(T
HP MAX
– [6-01])
T
HP ON
Température de mise en marche de la pompe à chaleur
(T
HP OFF
– [6-00])
T
DHW
Température d'eau chaude domestique
T
U
Température de point de consigne utilisateur
(telle que réglée sur l'interface utilisateur)
t Heure
t
T
BH ON
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
[7-01]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C
HP
BH
HP
5
10
20
30
40
41
48
50
60
71
70
73
AVERTISSEMENT
A noter que la température d'eau chaude domestique
augmentera (toujours) automatiquement de la valeur
sélectionnée dans le réglage sur place [7-00] par rapport
au point réglé par l'utilisateur pour l'eau chaude domesti-
que (T
U
). Se reporter au réglage sur place [7-00] et au
manuel d'utilisation pour sélectionner le point de consigne
préférable.
Si cette température d'eau chaude domestique élevée
peut représenter un risque potentiel de blessures, une
vanne de mélange (à fournir) sera installée sur le raccord
de sortie d'eau chaude du ballon d'eau chaude domesti-
que. Cette vanne de mélange veillera à ce que la tempéra-
ture d'eau chaude au robinet d'eau chaude ne dépasse
jamais une valeur maximale définie. Cette température
d'eau chaude maximale permise sera sélectionnée en
fonction de la réglementation locale et nationale.
Si le fonctionnement du surchauffage est limité ([4-03]=0),
alors le point de consigne du paramètre de réglage sur
place [7-00] n'a de sens que pour le chauffage d'eau
domestique puissant.
La valeur minimale de température de mise en
marche de surchauffage (T
BH ON
) est de 2°C (fixe) en
dessous de la température d'arrêt de la pompe à
chaleur (T
HP OFF
).
REMARQUE
Il n'y a aucune indication disponible sur le point de
consigne actif!
