RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
Installationsanleitung
19
Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß den örtlichen und nationalen Vorschriften
geschützt werden.
Das verwendete Netzkabel muss den jeweils gültigen örtlichen und
gesetzlichen Vorschriften entsprechen. Für Angaben zum maximalen
Betriebsstroms der Reserveheizung siehe die Tabelle unten.
(1) (2)
Vorgehensweise

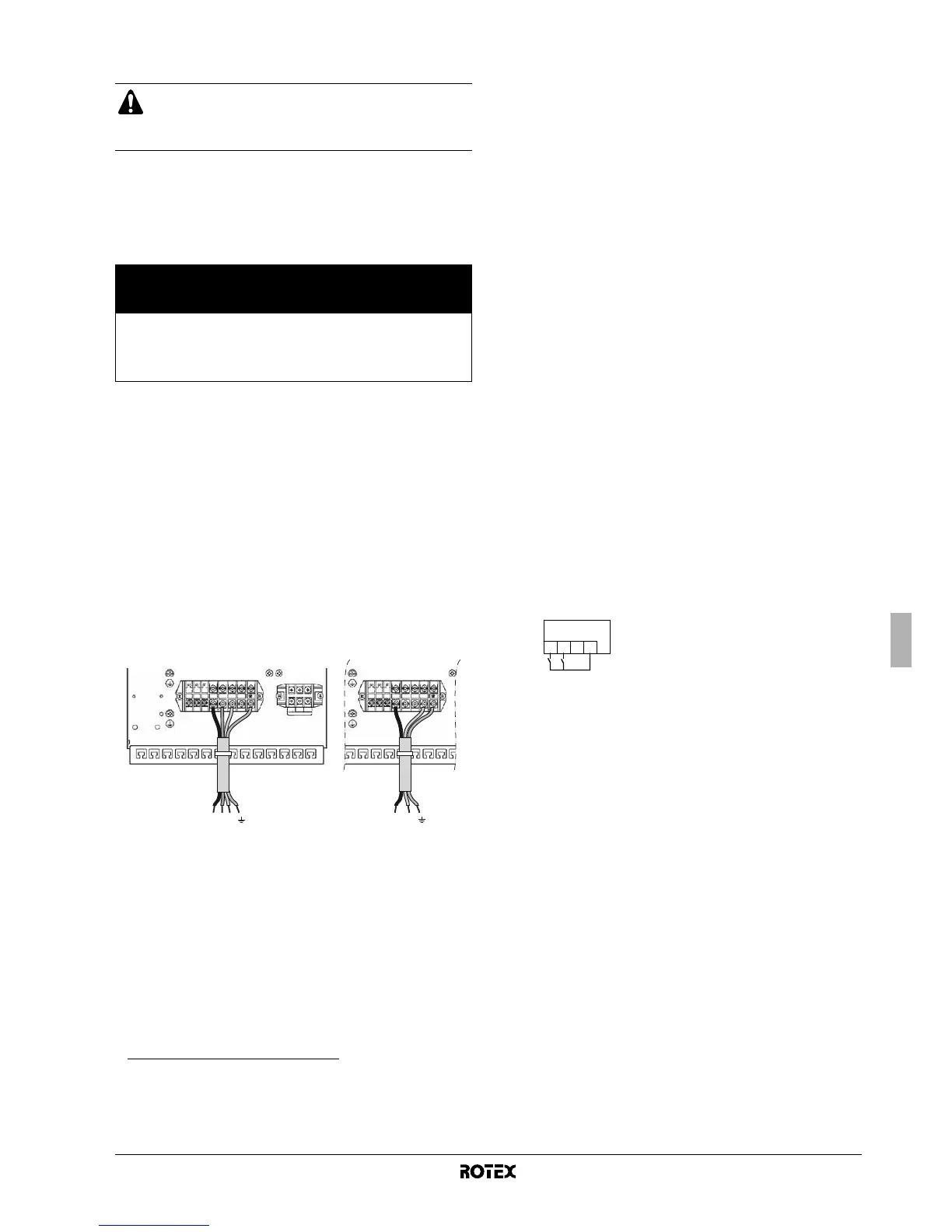

1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
Anschluss des Thermostatkabels
Der Anschluss des Thermostatkabels ist abhängig von der
Anwendung.
Für weitere Informationen und Konfigurationsmöglichkeiten hinsicht-
lich Pumpenbetrieb in Kombination mit einem Raumthermostat siehe
auch "Typische Installationsbeispiele" auf Seite 4 und "Konfiguration
der Raumthermostat-Installation" auf Seite 23.
Thermostatanforderungen
■ Stromversorgung: 230 V Wechselstrom oder Batteriebetrieb
■ Kontaktspannung: 230 V.
Vorgehensweise
1 Das Thermostatkabel an den dafür vorgesehenen Anschlüssen
anschließen - siehe dazu den Elektroschaltplan und die
Installationsanleitung des Raumthermostats.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Auf der Platine den DIP-Schalter SS2-3 auf ON (Ein) stellen.
Weitere Einzelheiten dazu siehe "Konfiguration der
Raumthermostat-Installation" auf Seite 23.
Anschluss der Kontakte für den ersten Sollwert und den zweiten
Sollwert
Diese Kontakte müssen nur dann angeschlossen werden, wenn die
Steuerung auf Grundlage von 2 Sollwerten aktiviert ist.
Siehe auch "Typische Installationsbeispiele" auf Seite 4 und
"Steuerung auf Grundlage von 2 Sollwerten" auf Seite 30.
Anschluss-Erfordernisse
Spannungsfreier Kontakt für 230 V (100 mA).
Vorgehensweise
1 Das Anschlusskabel für den ersten Sollwert und das Anschluss-
kabel für den zweiten Sollwert an die dafür vorgesehenen
Anschlüsse anschließen - siehe dazu die Abbildung unten.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Je nach erforderlichem Pumpenbetrieb den DIP-Schalter SS2-3
und die bauseitige Einstellung [F-00] entsprechend setzen bzw.
konfigurieren. Siehe "Konfiguration des Pumpenbetriebs" auf
Seite 23 und bauseitige Einstellung [F-00] in "[F] Setup von
Optionen" auf Seite 35.
Die Reserveheizung und die Zusatzheizung an einen
eigenen dedizierten Stromversorgungsstromkreis
anschließen. Benutzen Sie auf keinen Fall einen Strom-
kreis, an dem bereits andere Geräte angeschlossen sind.
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von
>16 A und ≤75 A pro Phase.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme.
Modell Inneneinheit
Leistung
der
Reserve-
heizung
Nennspannung
der
Reserveheizung
Maximaler
Betriebsstrom
Z
max
(Ω)
RKHB*008BA3V3 3 kW 1x 230 V 13 A —
RKHB*008BA6V3
(a) (b)
(a) Das Gerät entspricht EN/IEC 61000-3-12
(1)
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
(2)
, vorausgesetzt, die
System-Impedanz Z
sys
ist kleiner oder gleich der von Z
max
bei der Schnittstelle
von Benutzer-Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen-Benutzers - gegebenenfalls
nach Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz
Z
sys
kleiner oder gleich Z
max
.
6 kW 1x 230 V 26 A 0.29
RKHB*008BA6WN 6 kW 3x 400 V 8.6 A —
RKHB*008BA9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1 Kontakt für ersten Sollwert
SP2 Kontakt für zweiten Sollwert
