RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
Manual de instalación
7

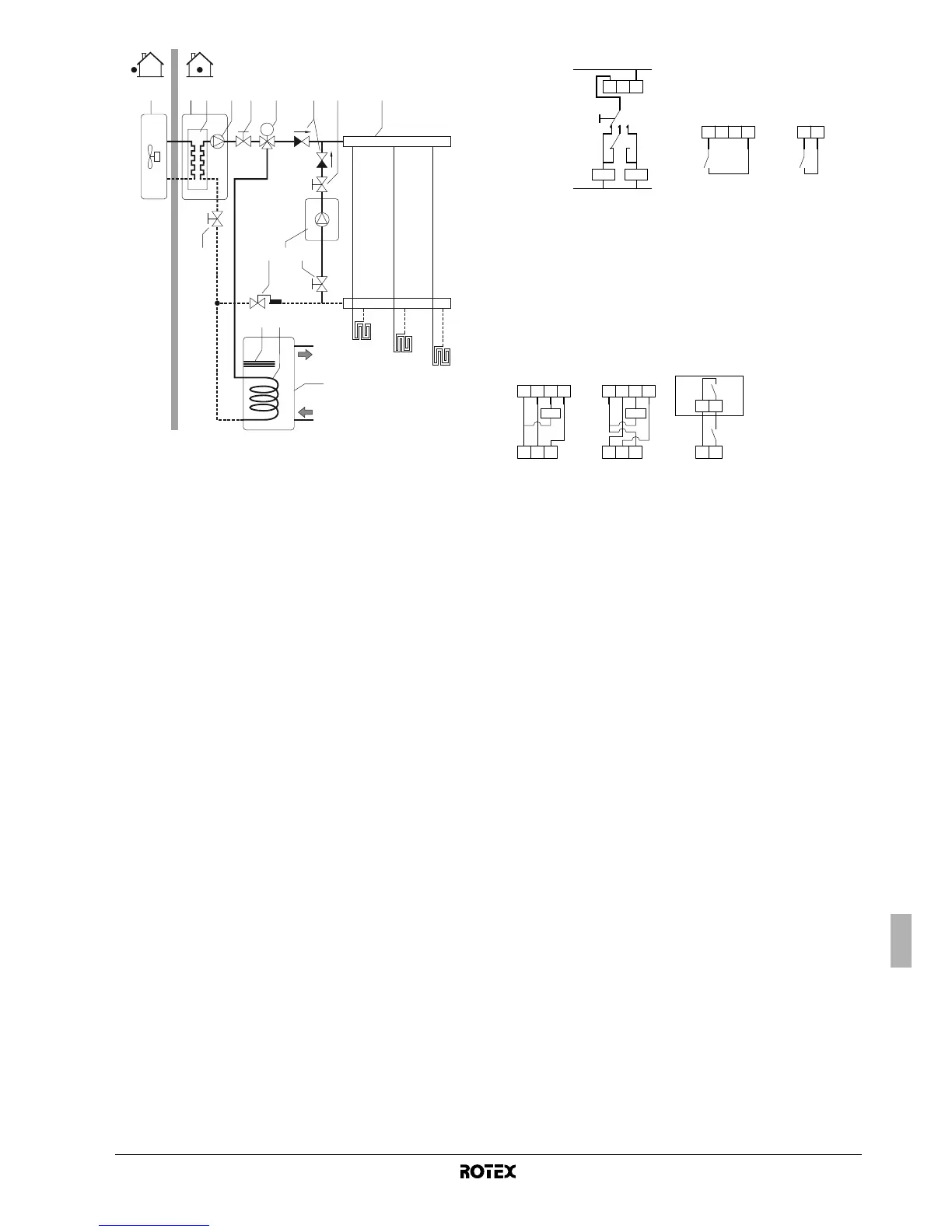

Configuración del cableado de obra A
Configuración del cableado de obra B
Operación
■ Configuración A
Cuando el termostato de habitación solicite calefacción, la
unidad RKHB* o la caldera comenzarán a funcionar, en función
de la posición del contacto auxiliar (A).
■ Configuración B
Cuando el termostato de habitación solicite calefacción, la
unidad RKHB* o la caldera comenzarán a funcionar, en función
de la temperatura exterior (estado de la "señal de autorización
para la caldera auxiliar").
Cuando la caldera reciba autorización, el funcionamiento en
modo calefacción mediante la unidad RKHB* se apagará
automáticamente.
Para obtener más detalles, consulte el ajuste de campo
[C-02~C-04].
1 Unidad exterior 11 Serpentín del
intercambiador de calor
2 Unidad interior
3 Intercambiador de calor 12 Depósito de agua
caliente sanitaria
(opcional)
4 Bomba
5 Válvula de cierre 15 Caldera (suministro
independiente)
6 Colector (suministro
independiente) 16 Válvula Aquastat
(suministro
independiente)
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (se
suministra con el
depósito de agua
caliente sanitaria)
17 Válvula de cierre
(suministrada
independientemente)
18 Válvula antiretorno
(suministrada
independientemente)
10 Resistencia eléctrica FHL1...3 Circuito cerrado de
calefacción radiante en
suelos (suministro
independiente)
M
FHL1
FHL2
FHL3
54321 8 18
16 17157
617
12
10
11
Boiler
thermostat input
Entrada del termostato de la caldera
A Contacto auxiliar (normalmente cerrado)
H Termostato para calefacción solamente (opcional)
K1A Relé auxiliar para la activación de la unidad RKHB*
(suministrado independientemente)
K2A Relé auxiliar de activación de la caldera
(suministrado independientemente)
Boiler
thermostat input
Entrada del termostato de la caldera
C Termostato para refrigeración solamente (opcional)
H Termostato para calefacción solamente (opcional)
Com Termosto de habitación común (opcional)
K1A Relé auxiliar de activación de la unidad de caldera
(suministrado independientemente)
KCR Señal de autorización para la caldera auxiliar
123 4
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat input
L
N
RKHB*/auto
/ Boiler
A
RKHB*
X2M
H
Com
X1 X2
X Y
K1A
KCR
EKRP1HB
Boiler
thermostat input
12
3 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com H
K1A
RKHB*
X2M
RKRTW*
