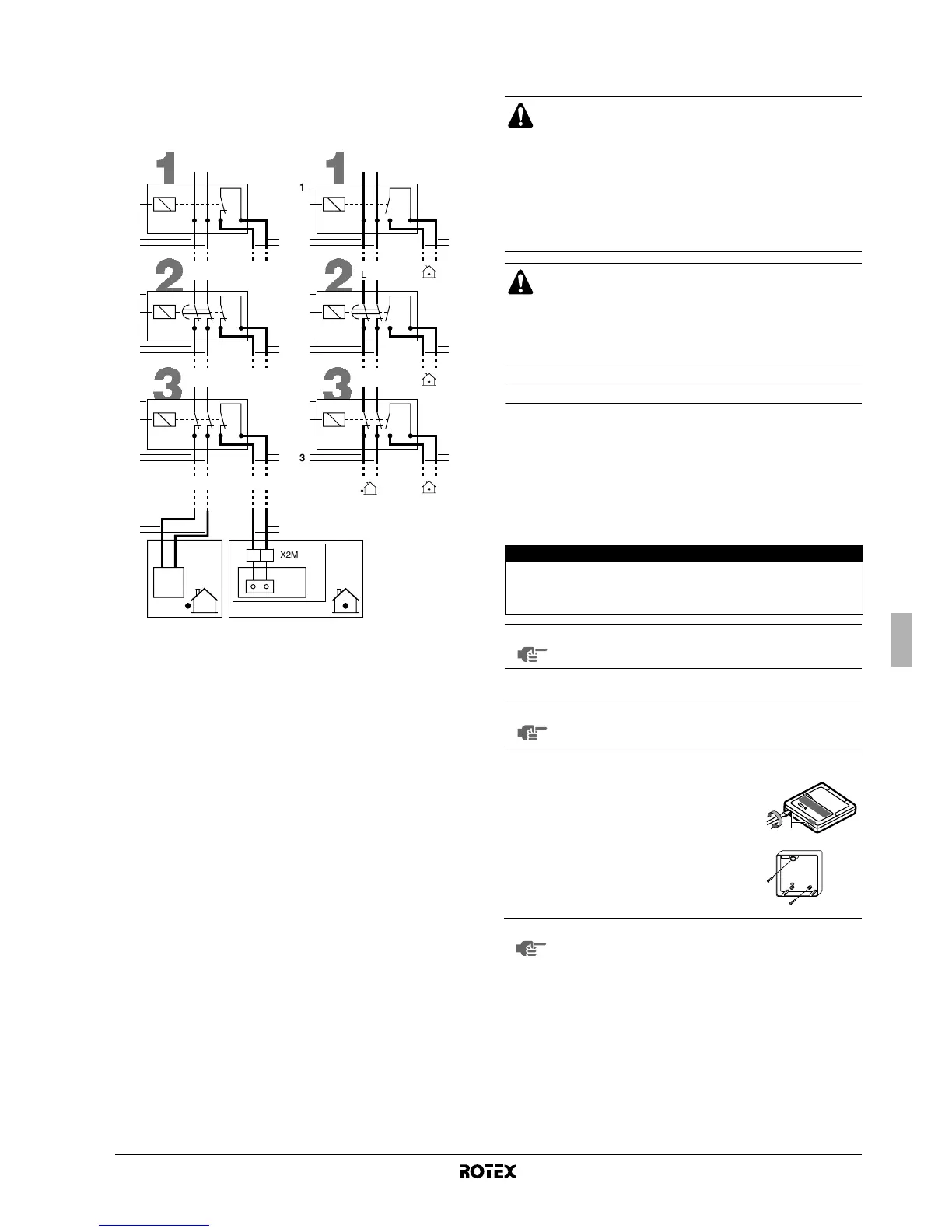

Mögliche Typen eines Niedertarif-Netzanschlusses
Die nachfolgende Abbildung zeigt, wie die Anlage an solch einen
Niedertarif-Netzanschluss angeschlossen werden kann und was
gemacht werden muss.
Wird die Außeneinheit an einen Niedertarif-Netzanschluss
angeschlossen, muss der spannungsfreie Kontakt des Empfängers,
der das vom Elektrizitätsversorgungsunternehmen ausgegebene
Niedertarif-Eingangssignals auswertet, an die Klemmen 17 und 18
von X2M angeschlossen werden (siehe Abbildung oben).
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [D-01]=1, wird der
Kontakt geöffnet und die Anlage schaltet auf "Zwangs-AUS"
(1)
.
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [D-01]=2, wird der
Kontakt geschlossen und die Anlage schaltet auf "Zwangs-AUS"
(2)
.
Typ 1
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nicht unterbrochen.
Typ 2
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nach einer bestimmten Zeitspanne unterbrochen.
Typ 3
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
sofort unterbrochen.
Änderung des Installationsortes des Digitalreglers
Der Digitalregler ist werksseitig auf der Inneneinheit angebracht.
(Siehe "Hauptkomponenten" auf Seite 10 für die aktuelle Position).
Falls erforderlich, kann der digitale Regler an einer anderen Stelle
installiert werden.
Denken Sie daran, dass nur 1 Digitalregler an der Inneneinheit
angeschlossen sein kann.
Spezifikationen der Verkabelung
Montage
1 Entfernen Sie das vordere Teil des Digitalreglers.
Stecken Sie einen Schlitzmutterndreher in
die Schlitze (1) im rückwärtigen Teil des
Digitalreglers und entfernen Sie das
vordere Teil des Digitalreglers.
2 Befestigen Sie den Digitalregler auf einem
ebenen Untergrund.
1 Netzanschlusskasten für Niedertarif-Stromanschluss
2 Empfänger zur Auswertung des Niedertarif-Steuersignals des
Elektrizitätsversorgungsunternehmens
3 Stromversorgung für die Außeneinheit
(siehe Installationsanleitung, die mit der Außeneinheit geliefert
worden ist)
4 Spannungsfreier Kontakt für Inneneinheit
(1) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt geschlossen
und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher wichtig, die Funktion
automatischer Neustart aktiviert zu lassen. Siehe "[3] Automatischer Neustart"
auf Seite 27.
(2) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt geöffnet und
die Anlage nimmt wieder ihren Betrieb auf. Es ist daher wichtig, die Funktion
automatischer Neustart aktiviert zu lassen. Siehe "[3] Automatischer Neustart"
auf Seite 27.
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
44
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
Wenn Sie die Anlage an einen Niedertarif-Netzanschluss
anschließen, dann ändern Sie die bauseitige Einstellung
[D-01] entsprechend. Im Fall eines Niedertarif-
Netzanschlusses, bei dem keine Unterbrechung der
Stromversorgung stattfindet (wie bei Typ 1 in der
Abbildung oben), müssen die beiden bauseitigen
Einstellungen [D-01] und [D-00] entsprechend geändert
werden. Siehe "[D] Niedertarif-
Netzanschluss/Wetterabhängiger lokaler Verstellwert" auf
Seite 34 in Kapitel "Bauseitige Einstellungen".
Wird bei dieser Art Niedertarif-Netzanschluss die Strom-
versorgung nicht unterbrochen, wird die Anlage auf
"Zwangs-AUS" geschaltet.
Wird das Niedertarif-Signal gesendet, blinkt die zentrale
Steuerungsanzeige e und signalisiert dadurch, dass jetzt
der Niedertarif in Kraft ist.
