Manual de instalación
22
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
Tipo 3
Este tipo de suministro eléctrico a tarifa reducida se interrumpe
inmediatamente.

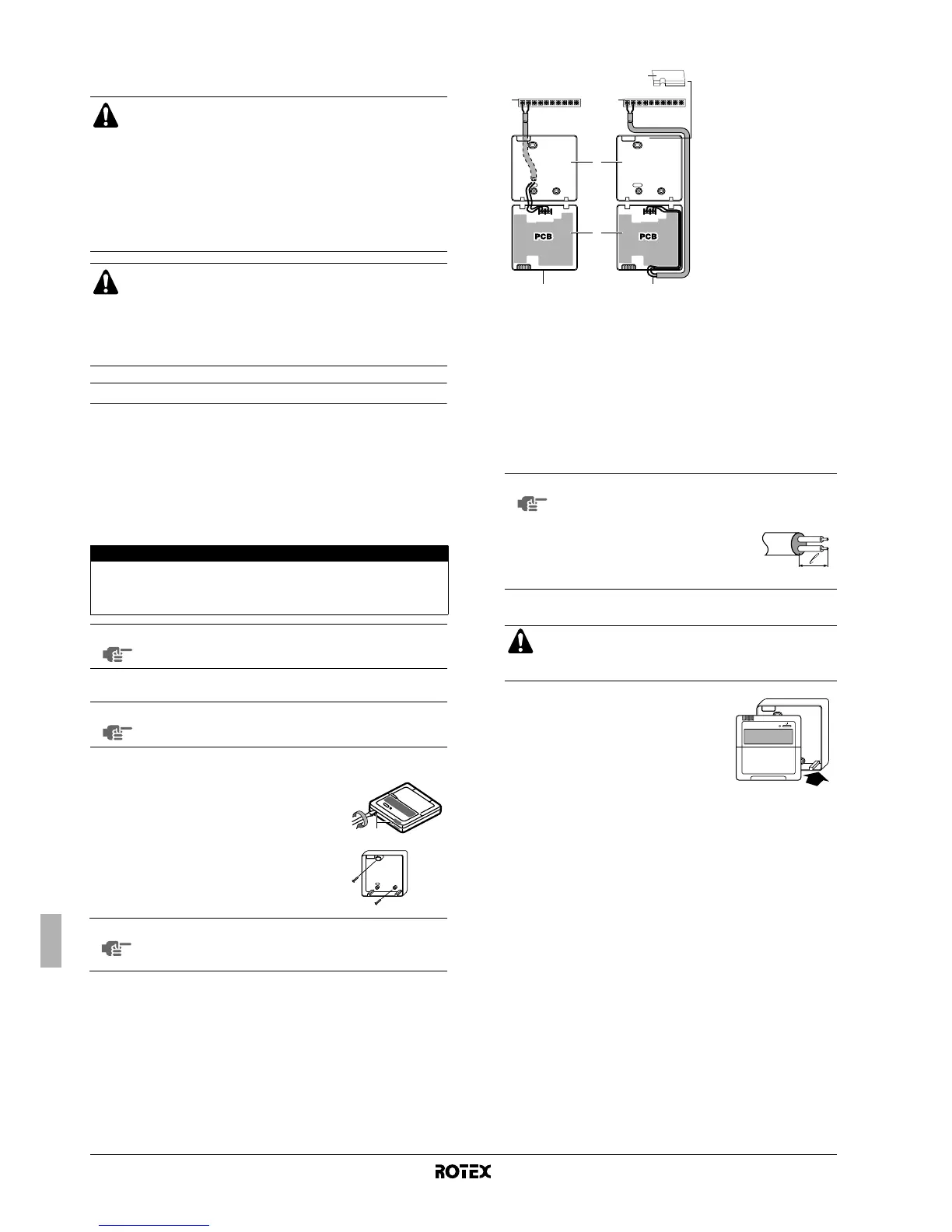

Cambio de ubicación del controlador digital
El controlador digital viene ubicado desde fábrica en la unidad
interior. (Consulte "Componentes principales" en la página 11 para
conocer la posición real). Si es necesario, se puede cambiar la
ubicación del controlador digital.
Tenga en cuenta que sólo se puede conectar un controlador digital a
la unidad interior.
Especificaciones del cable
Montaje
1 Retire el panel frontal del controlador digital.
Inserte el destornillador ranurado en las
ranuras (1) del panel trasero del
controlador digital y extraiga el panel
delantero del controlador digital.
2 Fije el controlador digital sobre una super-
ficie plana.
3 Instale el cableado de la unidad.
Conecte los terminales en la parte superior del panel delantero
del controlador digital y los terminales del interior de la unidad
(P1 a 16, P2 a 16a).
4 Reponga la parte superior del controlador digital.
Empiece la colocación por las pinzas de
la parte de abajo.
Cuando conecte el equipo a un suministro eléctrico de
tarifa reducida, cambie el ajuste de campo [D-01]. En caso
del que el suministro eléctrico de tarifa reducida sea del
tipo en el que el suministro eléctrico no se interrumpe
(como el que se describe anteriormente como tipo 1)
cambie los dos ajustes de campo [D-01] y [D-00]. Consulte
el apartado "[D] Suministro eléctrico a tarifa reducida/Valor
de desviación local dependiente de las condiciones
climáticas" en la página 34 del capítulo "Configuración
personalizada".
Si el suministro a tarifa reducida es del tipo en que el
suministro eléctrico es ininterrumpido, la unidad entrará en
modo de apagado forzado.
Cuando se envíe la señal a tarifa reducida, el indicador de
control centralizado e parpadeará para indicar que el
suministro a tarifa reducida está activado.
Especificaciones del cable Valor
Tipo 2 hilos
Sección
0,75-1,25 mm
2
Longitud máxima 500 m
NOTA
El cableado de conexión no viene incluido.
NOTA
El controlador digital debe montarse en el interior.
NOTA
Tenga la precaución de no deformar la parte inferior
del controlador digital por apretar demasiado los
tornillos de montaje.
1
1 Unidad
2 Panel trasero del controlador digital
3 Panel delantero del controlador digital
4 Cableado desde la parte posterior
5 Cableado desde la parte superior
6 Practique una ranura en la pieza para pasar los cables,
valiéndose de unos alicates, etc.
NOTA
■ Cuando instale los cables, tienda éstos lejos
del cableado de alimentación para evitar la
recepción de ruido eléctrico (ruido externo).
■ Retire el blindaje exterior de
la parte de cable que ha de
pasar al interior de la caja
del controlador digital ( l ).
PRECAUCIÓN
Tenga cuidado de no pellizcar ningún cable durante la
colocación.
P1P2
1
1
6
2
3
4 5
P1P2
16a 16 16a 16
