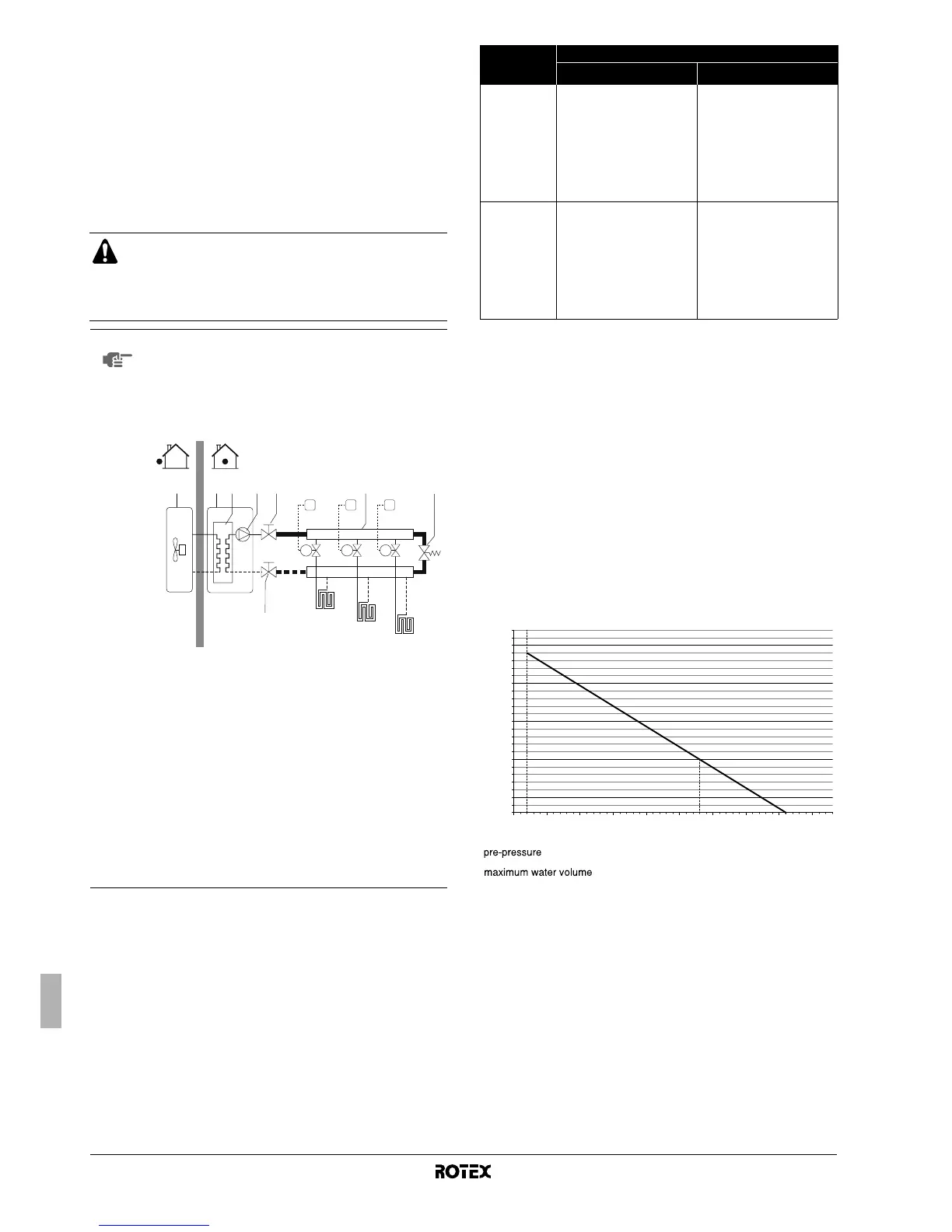

Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
10 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão e
verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo o
volume interno de água da unidade interior, é de pelo menos
10 l. Consulte "Especificações técnicas" na página 42 para
saber qual o volume interno de água da unidade interior.
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
3 Utilizando a tabela e instruções seguintes, determine se o
volume total de água da instalação é inferior ao máximo
permitido.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo o
circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito é
inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
interior é demasiado pequeno para a instalação.
Exemplo 1
A unidade interior é instalada 5 m abaixo do ponto mais elevado do
circuito de água. O volume total de água no circuito é de 100 l.
Neste exemplo, não é necessário tomar qualquer acção nem
efectuar nenhum ajuste.
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
NOTA
Quando a circulação em cada circuito de aquecimento
ambiente é controlada por válvulas activadas à
distância, é importante que este volume mínimo de
água seja assegurado, mesmo com todas as válvulas
fechadas.
Exemplo
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
54321
7
6
8
1 Unidade de exterior 8 Válvula de
derivação (forneci-
mento local)
2 Unidade interior
3 Permutador de
calor
FHL1..3 Circuito de
aquecimento de
piso (fornecimento
local)
4 Bomba
5 Válvula de fecho T1..3 Termóstatos
individuais de
ambiente
(opcionais)
6 Colector (forneci-
mento local)
M1..3 Válvulas
motorizadas de
controlo do circuito
FHL1 (forneci-
mento local)
7 Válvula de fecho
Diferença entre
alturas de
instalação
(a)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto mais
elevado do circuito de água e a unidade interior. Se a unidade se encontra no
ponto mais elevado da instalação, considera-se que a altura de instalação é de
0 m.
Volume de água
≤280 l
>280 l
≤7 m
Não é necessário ajustar a
pré-pressão.
Acções a tomar:
• a pré-pressão tem de ser
diminuída; o cálculo é
indicado em "Cálculo da pré-
pressão do reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido (consulte o
gráfico que se segue)
>7 m
Acções a tomar:
• a pré-pressão tem de ser
aumentada; o cálculo é
indicado em "Cálculo da pré-
pressão do reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido (consulte o
gráfico que se segue)
O reservatório de expansão
da unidade é demasiado
pequeno para a instalação.
= pré-pressão
= volume máximo de água
0.3
0.5
1
1.5
2
2.5
10050
0
10
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
