Manual de instalação
29
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
[6] DT da bomba de calor no modo de aquecimento de águas
domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
As regulações locais 'DT (diferença de temperaturas) para
aquecimento de água doméstica' determinam as temperaturas a que
se inicia o aquecimento da água doméstica pela bomba de calor (ou
seja, a temperatura a que se liga a bomba de calor) se termina (ou
seja, a temperatura a que se desliga a bomba de calor).
Quando a temperatura da água quente doméstica fica abaixo da
temperatura de ligar a bomba de calor (
T
HP ON
), inicia-se o
aquecimento da água quente doméstica pela bomba de calor. Assim
que a temperatura da água quente doméstica alcança a temperatura
de desligar a bomba de calor (T
HP OFF
) ou a temperatura do ponto de
regulação do utilizador (T
U
), o aquecimento da água quente
doméstica pela bomba de calor é interrompido (por acção da válvula
de 3 vias).

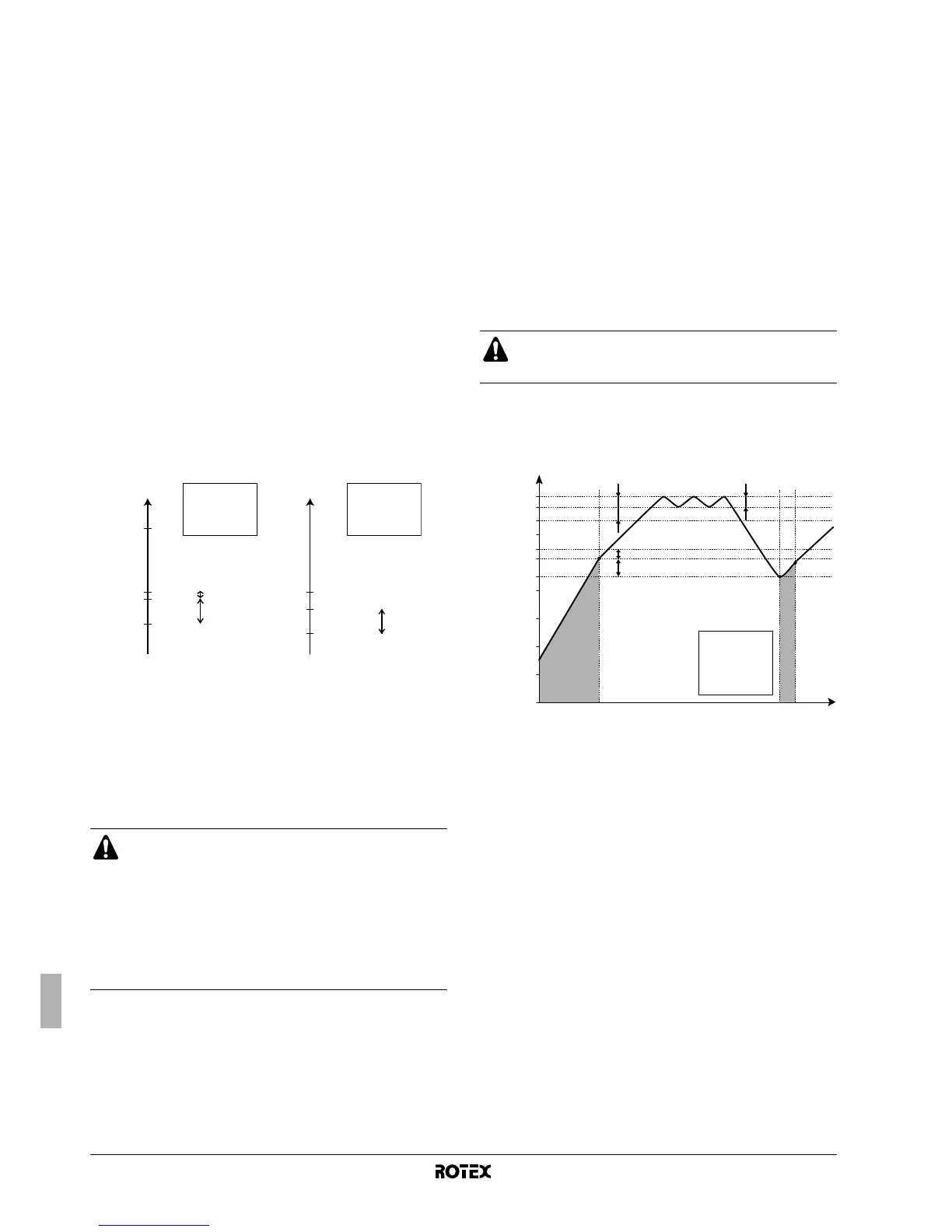

A temperaturas de desligar e de ligar a bomba de calor, bem como a
relação delas com as regulações locais [6-00] e [6-01] são
clarificadas na figura que se segue.
■ [6-00] Iniciar: a diferença de temperaturas que determina a
temperatura de ligar a bomba de calor (T
HP ON
). Consulte a
figura.
■ [6-01] Parar: a diferença de temperaturas que determina a
temperatura de desligar a bomba de calor (
T
HP OFF
).
Consulte a figura.
[7] DT para o aquecedor de apoio e controlo por ponto de
regulação duplo
DT para o aquecedor de apoio
Aplica-se apenas às instalações com tanque de água quente
doméstica.
Quando a água doméstica é aquecida e se alcança o ponto de
regulação da temperatura da água quente doméstica (regulado pelo
utilizador), o aquecedor de apoio continua a aquecer a água quente
doméstica, até que se alcance uma temperatura alguns graus acima
da temperatura do ponto de regulação, sendo esta a temperatura de
desligar o aquecedor de apoio. Estes graus a mais são especificados
pela regulação local de dimensão do degrau para a água quente
doméstica. Uma regulação correcta evita que o aquecedor de apoio
se esteja sempre a ligar e a desligar (trepidação), para tentar manter
a água quente doméstica à temperatura do ponto de regulação.
Nota: o aquecedor de apoio volta a ligar-se quando a temperatura da
água quente doméstica fica [7-01] (regulação local) abaixo da
temperatura de desligar o aquecedor de apoio.
■ [7-00] Dimensão dos degraus para água quente doméstica:
a variação mínima de temperatura, acima da temperatura do
ponto de regulação da água quente doméstica, que faz com
que o aquecedor de apoio se desligue.
T
U
Temperatura do ponto de regulação do utilizador
(definida na interface de utilizador)
T
HP MAX
Temperatura máxima da bomba de calor, no sensor do
tanque de águas domésticas (50°C) (depende de T
A
)
(a)
(a) 45°C = T
HP MAX
com T
A
>25°C
50°C = T
HP MAX
com 5°C≤T
A
≤25°C.
48°C = T
HP MAX
com T
A
<5°C.
T
HP OFF
Temperatura de desligar a bomba de calor
T
HP ON
Temperatura de ligar a bomba de calor
A temperatura máxima da água quente doméstica que
pode efectivamente ser alcançada pela bomba de calor é
de 50°C. Aconselha-se que a escolha de T
HP OFF
não seja
superior a 48°C, para melhorar o desempenho da bomba
de calor durante o aquecimento de águas domésticas.
Quando a regulação [4-03]=0 ou 2, recomenda-se particu-
lar atenção à regulação [6-00]. Um bom equilíbrio entre a
temperatura exigida para a água quente doméstica e a
temperatura de ligar a bomba de calor (T
HP ON
) é
essencial.
T
U
> T
HP MAX
T(°C)
70
T
U
50
T
HP MAX
48
T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
Se o temporizador do aquecedor de apoio (consulte o
manual de operações) estiver activo, o aquecedor de
apoio só funciona por comando do temporizador.
BH Aquecedor de apoio
HP Bomba de calor. Se o aquecimento através da bomba de
calor for muito demorado, pode haver um esforço
complementar através do aquecedor de apoio
T
BH OFF
Temperatura de desligar o aquecedor de apoio (T
U
+ [7-00])
T
BH ON
Temperatura de ligar o aquecedor de apoio
(T
BH OFF
– [7-01])
T
HP MAX
Temperatura máxima da bomba de calor, no sensor do
tanque de água quente doméstica
T
HP OFF
Temperatura de desligar a bomba de calor
(T
HP MAX
– [6-01])
T
HP ON
Temperatura de ligar a bomba de calor (T
HP OFF
– [6-00])
T
DHW
Temperatura da água quente doméstica
T
U
Temperatura do ponto de regulação do utilizador
(definida na interface de utilizador)
t Tempo
t
T
BH ON
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
[7-01]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C
HP
BH
HP
5
10
20
30
40
41
48
50
60
71
70
73
