Installationsanleitung
30
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
[7] DT für die Zusatzheizung und die Steuerung auf Grundlage
von 2 Sollwerten
DT für die Zusatzheizung
Gilt nur für Anlagen mit Brauchwassertank.
Wenn bei Erwärmen des Brauchwassers die Soll-Temperatur des
Brauchwassers (wie sie durch den Benutzer eingestellt worden ist)
erreicht wird, wärmt die Zusatzheizung das Brauchwasser noch
weiter auf bis zu einer Temperatur, die einige Grad über der Soll-
Temperatur liegt. Diese Temperatur ist die AUS-Temperatur der
Zusatzheizung. Der Betrag dieser zusätzlichen Erwärmung wird
durch die bauseitige Einstellung 'Brauchwasser-Stufenlänge'
festgelegt. Die korrekte Einstellung verhindert, dass sich die
Zusatzheizung zu oft ein- und ausschaltet (d.h. flattert), um die Soll-
Temperatur des Brauchwassers aufrechtzuerhalten. Hinweis: Die
Zusatzheizung schaltet sich wieder ein, wenn die Temperatur des
Brauchwassers um den Wert von [7-01] (bauseitige Einstellung)
unter die AUS-Temperatur der Zusatzheizung sinkt.
■ [7-00] Brauchwasser-Stufenlänge: Unterschiedbetrag
zwischen der Temperatur, bei deren Erreichen die
Zusatzheizung ausgeschaltet wird, und der etwas tieferen
Soll-Temperatur des Brauchwassers.
■ [7-01] Hysteresewert Zusatzheizung: der Temperatur-
unterschied, durch den die EIN-Temperatur der Wärme-
pumpe bestimmt wird (T
BH ON
). T
BH ON
= T
BH OFF
– [7-01]
Steuerung auf Grundlage von 2 Sollwerten
Kann nur eingesetzt werden bei Anlagen mit verschiedenen Wärme-
Emittenten, die für unterschiedliche Sollwerte erforderlich sind.
Die Steuerung auf Grundlage von 2 Sollwerten bietet die Möglichkeit,
2 Sollwerte zu benutzen
■ [7-02] Status der Steuerung auf Grundlage von 2 Sollwerten:
bestimmt, ob die Steuerung auf Grundlage von 2 Sollwerten
aktiviert (1) oder deaktiviert (0) ist.
■ [7-03] Zweiter Sollwert für Heizen: bestimmt den zweiten
Temperatur-Sollwert bei Heizbetrieb.
■ [7-04] Zweiter Sollwert für Kühlen: bestimmt den zweiten
Temperatur-Sollwert bei Kühlbetrieb.
Wenn das Ein- und Ausschalten der Zusatzheizung per
Zeitschaltuhr gesteuert wird (siehe Bedienungsanleitung),
kann die Zusatzheizung nur dann arbeiten, wenn sie durch
die Zeitschaltuhr freigeschaltet ist.
BH Zusatzheizung
HP Wärmepumpe. Wenn die Aufwärmzeit durch die
Wärmepumpe zu lange dauert, kann zusätzliche
Erwärmung durch die Zusatzheizung erfolgen.
T
BH AUS
AUS-Temperatur der Zusatzheizung (T
U
+ [7-00])
T
BH EIN
EIN-Temperatur der Zusatzheizung (T
BH OFF
– [7-01])
T
HP MAX
Maximale Temperatur durch Wärmepumpe am Sensor im
Brauchwassertank
T
HP OFF
AUS-Temperatur der Wärmepumpe (T
HP MAX
– [6-01])
T
HP ON
EIN-Temperatur der Wärmepumpe (T
HP OFF
– [6-00])
T
DHW
Brauchwasser-Temperatur
T
U
Benutzerdefinierter Temperatur-Sollwert
(an der Benutzerschnittstelle festgelegt)

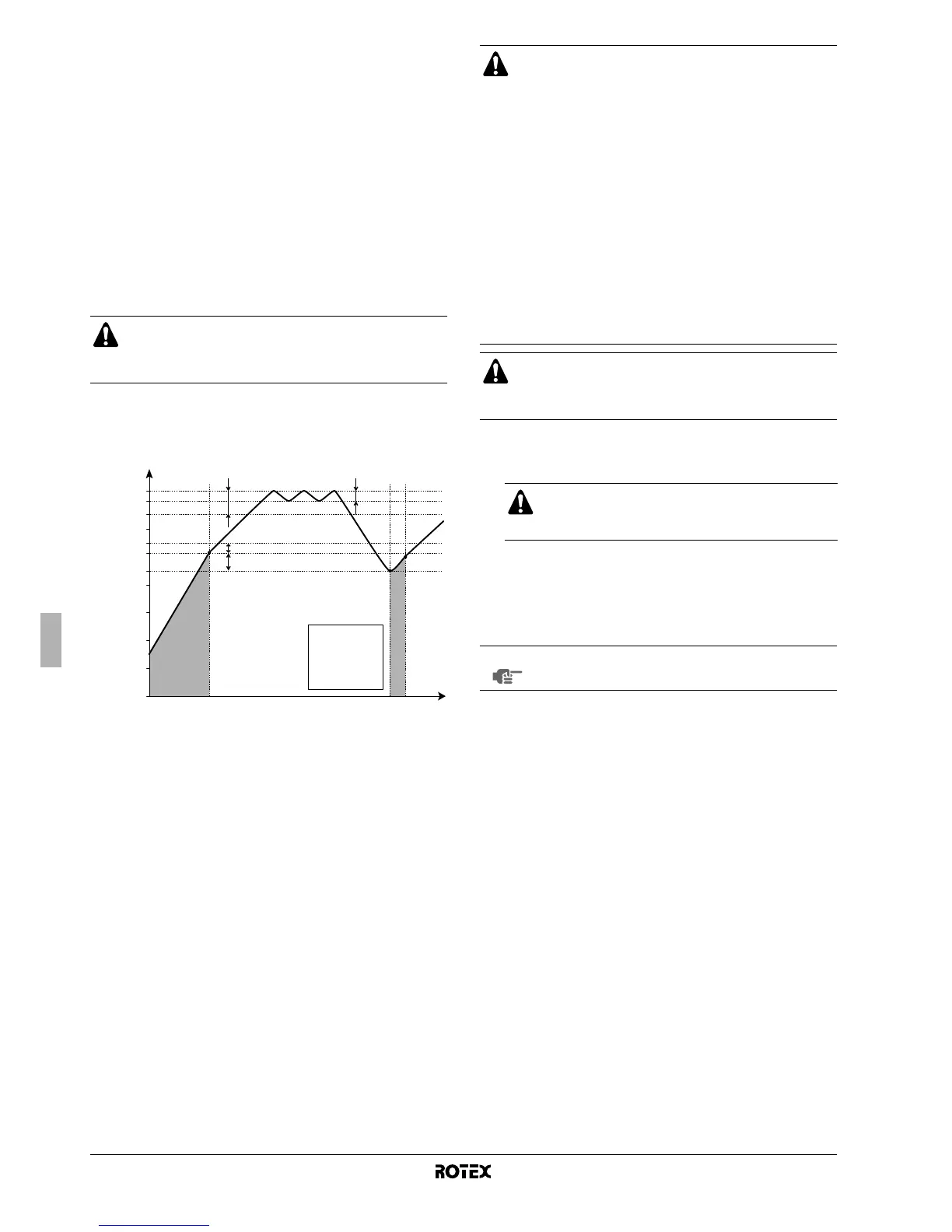

t Uhrzeit
t
T
BH ON
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
[7-01]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C
HP
BH
HP
5
10
20
30
40
41
48
50
60
71
70
73
WARNUNG
Denken Sie daran, dass sich durch den für die bauseitige
Einstellung [7-00] gewählten Wert die Wassertemperatur
im Brauchwassertank (immer) automatisch erhöht im
Vergleich zum vom Benutzer eingestellten Sollwert für
Brauchwasser (T
U
). Zur Festlegung eines empfehlens-
werten Sollwertes siehe die bauseitige Einstellung [7-00]
und die Betriebsanleitung.
Falls das Warmwasser aus dem Brauchwassertank so
heiß sein könnte, dass für Menschen Verbrühungsgefahr
besteht, sollte ein Mischventil (bauseitig zu liefern) am
Auslasswasserhahn des Brauchwassertanks installiert
werden. Dieses Mischventil sollte dann dafür sorgen, dass
die Temperatur des aus dem Warmwasserhahn
entnommenen Wassers niemals höher sein kann als eine
vorher eingestellte Maximaltemperatur. Die Maximal-
temperatur muss so festgelegt werden, dass sie den lokal
geltenden Vorschriften und den gesetzlichen
Bestimmungen entspricht.
Ist der Zusatzheizungsbetrieb begrenzt ([4-03]=0), hat der
bauseitig eingestellte Sollwert von Parameter [7-00] nur
Auswirkung auf den leistungsstarken Brauchwasser-
Heizbetrieb.
Der Minimalwert für die EIN-Temperatur der Zusatz-
heizung (T
BH ON
) liegt 2°C (fest) unter der EIN-
Temperatur der Wärmepumpe (T
HP OFF
).
HINWEIS
Es gibt keine Anzeige, die darüber informiert, welcher
Sollwert gerade aktiv ist.
