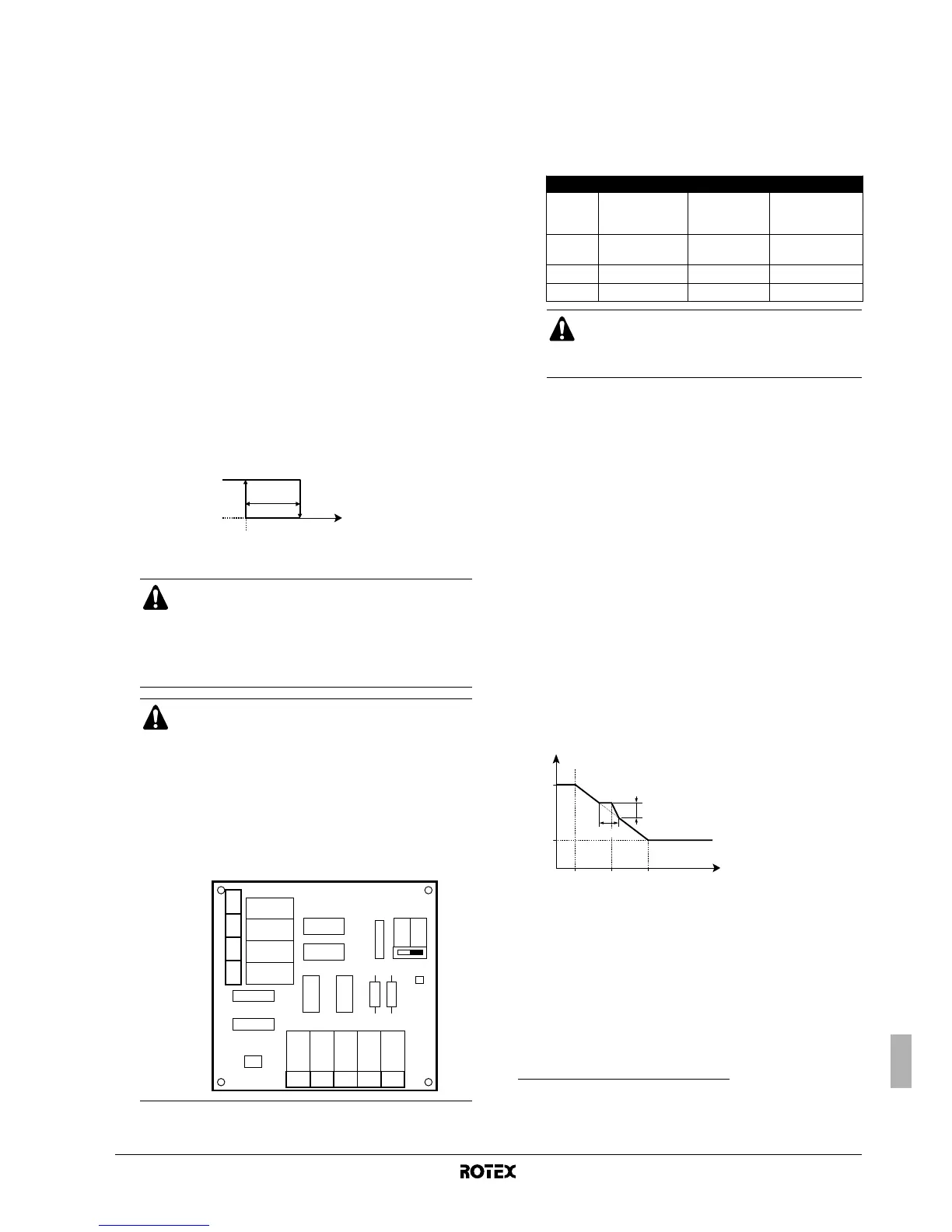

RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
Montaj kılavuzu
30
İkisi birden çalışma
Sadece yardımcı kazanı bulunan kurulumlar için geçerlidir
(dönüşümlü işletim, paralel bağlı). Bu fonksiyonun amacı —dış
sıcaklığa bağlı olarak— hacim ısıtmayı hangi ısıtma kaynağının
sağlayabileceğini/sağlayacağını belirlemektir, Rotex iç ünite veya
yardımcı kazan.
"İkisi birden çalışma" saha ayarı yalnız iç ünite hacim ısıtma işletimi
ve yardımcı kazan izin sinyali için geçerlidir.
"İkisi birden çalışma" fonksiyonu etkin kılındığında, dış sıcaklık "ikisi
birden çalışma AÇIK sıcaklığı" altına düştüğü ve yardımcı kazanın
izin sinyali etkinleştiği zaman hacim ısıtma işletimindeki iç ünite
otomatik olarak duracaktır.
"İkisi birden çalışma" fonksiyonu etkisiz kılındığında, tüm dış
sıcaklıklarda (çalışma aralıklarına bakın) iç ünite tarafından hacim
ısıtma yapılması mümkündür ve yardımcı kazanın izin sinyali her
zaman etkisiz kılınmıştır.
■ [C-02] İkisi birden çalışma statüsü: ikisi birden çalışmanın
etkin (1) ya da etkisiz (0) kılındığını belirler.
■ [C-03] İkisi birden çalışma AÇIK sıcaklığı: altına
düşüldüğünde yardımcı kazan izin sinyalinin etkinleşeceği
(kapalı, EKRP1HB üzerinde KCR) ve iç ünite tarafından
yapılan hacim ısıtmanın durdurulacağı dış sıcaklığı belirler.
■ [C-04] İkisi birden çalışma tepki gecikmesi: ikisi birden
çalışma AÇIK sıcaklığı ile ikisi birden çalışma KAPALI
sıcaklığı arasındaki sıcaklık farkını belirler.
İzin sinyali X1–X2 (EKRP1HB)
[D] İndirimli elektrik tarifesi güç kaynağı/Hava durumuna bağlı
yerel öteleme değeri
İndirimli elektrik tarifesi güç kaynağı
■ [D-00] Isıtıcıların kapatılması: Elelktrik şirketinin indirimli
elektrik tarife sinyali alındığında hangi ısıtıcıların
kapatılacağını belirler.
[D-01]=1 veya 2 ve elektrik şirketinin indirimli elektrik tarife
sinyali alınıyorsa, aşağıdaki cihazlar kapatılacaktır:
■ [D-01] İndirimli elektrik tarifesi güç kaynağına ünite
bağlantısı: Dış ünitenin indirimli elektrik tarifesi güç
kaynağına bağlı olup olmadığını belirler.
[D-01]=0 ise, ünite normal bir güç kaynağına bağlıdır
(varsayılan değer).
[D-01]=1 veya 2 ise, ünite indirimli bir elektrik tarifesi güç
kaynağına bağlıdır. Bu durumda kablo bağlantıları "İndirimli
elektrik tarifesi güç kaynağına bağlantı" sayfa 19 kısmında
açıklandığı gibi özel montaj gerektirir.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali
gönderildiği anda parametre [D-01]=1 olduğunda, bu kontak
açılacak ve ünite zorunlu kapama moduna girecektir
(1)
.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali
gönderildiği anda parametre [D-01]=2 olduğunda, bu kontak
kapanacak ve ünite zorunlu kapama moduna girecektir
(2)
.
Hava durumuna bağlı yerel öteleme değeri
Hava durumuna bağlı yerel öteleme değeri saha ayarı, sadece hava
durumuna bağlı ayar noktasının (bkz. saha ayarı "[1] Hava durumuna
bağlı ayar noktası (yalnız ısıtma işletimi)" sayfa 24) seçilmesi
durumunda geçerlidir.
■ [D-03] Hava durumuna bağlı yerel öteleme değeri: hava
durumuna bağlı ayar noktasının 0°C dış hava sıcaklığı
etrafındaki öteleme değerini belirler.
T
A
Dış sıcaklık
İKAZ
İkisi birden çalışma fonksiyonu etkin kılındığında
uygulama 5'te belirtilen tüm kurallara uymayı ihmal
etmeyin.
Bu kurala uyulmaması sonucunda doğabilecek
hasarlardan Rotex sorumlu olmayacaktır.
■ Düşük dış hava sıcaklığında ayar [4-03]=0/2 ile
ikisi birden çalışmanın birlikte gerçekleşmesi,
kullanım sıcak suyu yetmezliğine yol açabilir.
■ İkisi birden çalışma fonksiyonunun kullanım suyu
ısıtma modu üzerinde bir etkisi yoktur. Kullanım
sıcak suyu yine ve sadece iç ünite tarafından
ısıtılır.
■ Yardımcı kazanın izin sinyali EKRP1HB (dijital
I/O PCB) üzerindedir. X1, X2 kontağı etkin
kılındığında kapanır, etkisiz kılındığında ise açılır.
Bu kontağın şemadaki konumu için şekle bakın.
T
A
[C-03]
[C-04]
kapalı
açık
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
[D-00] Kompresör Yardımcı ısıtıcı Buster ısıtıcı
0
(varsa-
yılan)
Zorunlu kapama Zorunlu
kapama
Zorunlu kapama
1 Zorunlu kapama Zorunlu
kapama
İzin verilir
2 Zorunlu kapama İzin verilir Zorunlu kapama
3 Zorunlu kapama İzin verilir İzin verilir
[D-00] ayarlar 1, 2 ve 3 sadece indirimli elektrik
tarifesi güç kaynağı tipinin güç beslemesinin
kesintiye uğramadığı tipte olması halinde
anlamlıdır,
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun
etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 25.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde
bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 25.
T
t
Hedef su sıcaklığı
T
A
Dış sıcaklık
range Aralık
local shift
value
Yerel öteleme değeri
[1-00], [1-01],
[1-02], [1-03]
Hava durumuna bağlı ayar noktası [1] için uygulanabilir
saha ayarı
T
A
T
t
[1-03]
[1-00] 0°C [1-01]
[1-02]
local shift value
range
