Installationsanleitung
32
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A

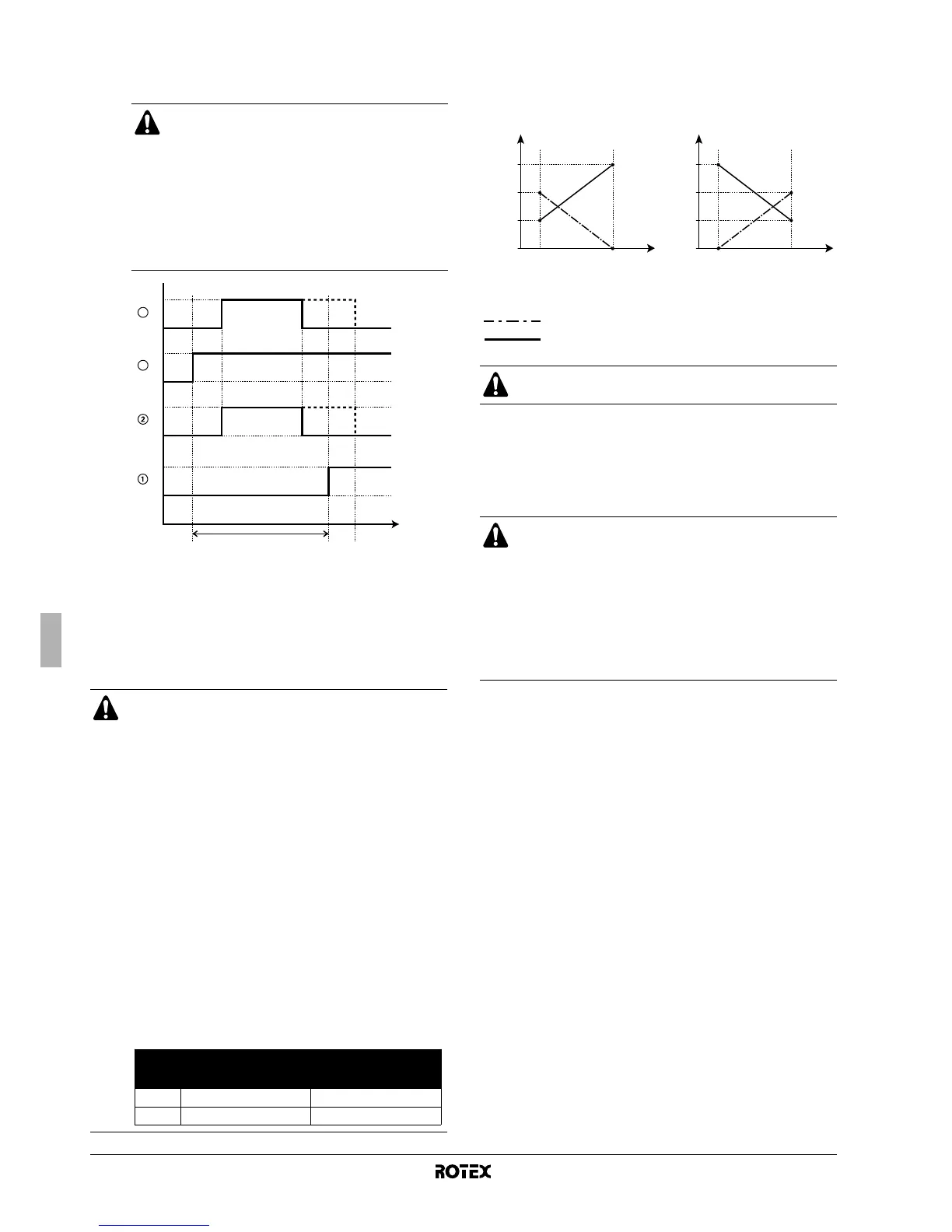

■ [8-03] Verzögerungszeit der Zusatzheizung: Bestimmt die
Verzögerungszeit, die vor dem Einschalten der Zusatz-
heizung eingehalten werden muss, wenn die Wärmepumpe
im Brauchwasser-Heizmodus aktiv ist.
■ [8-04] Zusätzliche Laufzeit bei [4-02]/[F-01]: Bestimmt die zur
maximalen Laufzeit zu addierende zusätzliche Laufzeit,
wenn die Außentemperatur den Wert [4-02] oder [F-01] hat.
Siehe Abbildung unten.
[9] Sollwertbereiche Heizen und Kühlen
Der Zweck dieser bauseitigen Einstellung ist, den Benutzer davon
abzuhalten, eine falsche Wasseraustritts-Temperatur (d.h. zu heiß
oder zu kalt) auszuwählen. Dazu kann der für den Benutzer verfüg-
bare Sollwertbereich der Heiztemperatur und der Kühltemperatur
konfiguriert werden.
■ [9-00] Obere Grenze des Heiz-Sollwerts: maximale
Wasseraustritts-Temperatur bei Heizbetrieb.
■ [9-01] Untere Grenze des Heiz-Sollwerts: Mindest-
Wasseraustritts-Temperatur bei Heizbetrieb.
■ [9-02] Obere Grenze des Kühl-Sollwerts: maximale
Wasseraustritts-Temperatur bei Kühlbetrieb.
■ [9-03] Untere Grenze des Kühl-Sollwerts: Mindest-
Wasseraustritts-Temperatur bei Kühlbetrieb.
■ [9-04] Einstellung für Temperaturüberschreitung: Legt fest,
wie hoch die Wassertemperatur über den Sollwert steigen
darf, bevor der Verdichter gestoppt wird. Diese Funktion ist
nur für den Heizmodus.
■ Wenn die Wärmepumpe im Brauchwasser-
Heizmodus arbeitet, verzögert sich das
Einschalten der Zusatzheizung um den Wert
von [8-03].
■ Wenn die Wärmepumpe nicht im
Brauchwasser-Heizmodus arbeitet, hat die
Verzögerungszeit den Wert von 20 min.
■ Der Verzögerungszeit-Timer beginnt zu
laufen, wenn die EIN-Temperatur der Zusatz-
heizung (T
BH ON
) erreicht ist.
1 Betrieb der Zusatzheizung (1 = aktiv, 0 = nicht aktiv)
2 Brauchwasser-Heizmodus der Wärmepumpe
(1 = aktiv, 0 = nicht aktiv)
3 Anforderung Brauchwassererwärmung an Zusatzheizung
(1 = Anforderung, 0 = keine Anforderung)
4 Anforderung Brauchwassererwärmung an Wärmepumpe
(1 = Anforderung, 0 = keine Anforderung)
t Uhrzeit
■ Durch Anpassung der Verzögerungszeit der Zusatz-
heizung an die maximale Laufzeit kann eine ökono-
misch sinnvolle Balance zwischen Energieeffizienz
und Aufwärmzeit hergestellt werden.
■ Wenn aber die Verzögerungszeit für die Zusatz-
heizung auf einen zu hohen Wert eingestellt ist, kann
es zu lange dauern, bis bei Heißwasseranforderung
die Brauchwassertemperatur den eingestellten Soll-
wert erreicht.
■ Der Zweck von [8-03] besteht darin, das Einschalten
der Zusatzheizung in Relation zur Betriebszeit der
Wärmepumpe zu verzögern, wenn diese im
Brauchwasser-Heizmodus arbeitet.
■ Die Einstellung von [8-03] hat nur dann Bedeutung,
wenn die Einstellung [4-03]=1 ist. Die Einstellung
[4-03]=0/2/3 begrenzt den Betrieb der Zusatzheizung
automatisch in Relation zur Betriebszeit der Wärme-
pumpe, wenn diese im Brauchwasser-Heizmodus
arbeitet.
■ Achten Sie darauf, dass [8-03] immer in Relation steht
zur maximalen Laufzeit [8-01].
Beispiel: [4-03]=1
t
1
0
1
0
1
0
[8-03]
3
4
1
0
Energiespar-
Einstellungen
Einstellungen für
schnelles Heizen
(Standard)
[8-01] 20~60 min 30 min
[8-03] [8-01] + 20 min 20 min
Heizen Kühlen
t Uhrzeit
T
A
Umgebungstemperatur (außen)
Wiederanlaufzeit
Maximale Laufzeit
Der Vorteil von [8-04] wird dann voll zur Geltung kommen,
wenn die Einstellung [4-03] ungleich 1 ist.
VORSICHT
■ Im Fall einer Bodenheizung ist es wichtig, die beim
Heizen einzuhaltende maximale Temperatur beim
Wasseraustritt zu begrenzen gemäß der Spezifika-
tionen der Bodenheizungsanlage.
■ Im Fall einer Bodenkühlung ist es wichtig, die beim
Kühlen einzuhaltende minimale Temperatur beim
Wasseraustritt (bauseitige Einstellung von Parameter
[9-03]) auf 16~18°C zu beschränken, damit keine
Feuchtigkeit am Boden kondensieren kann.
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
