Manual de instalare
33
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A

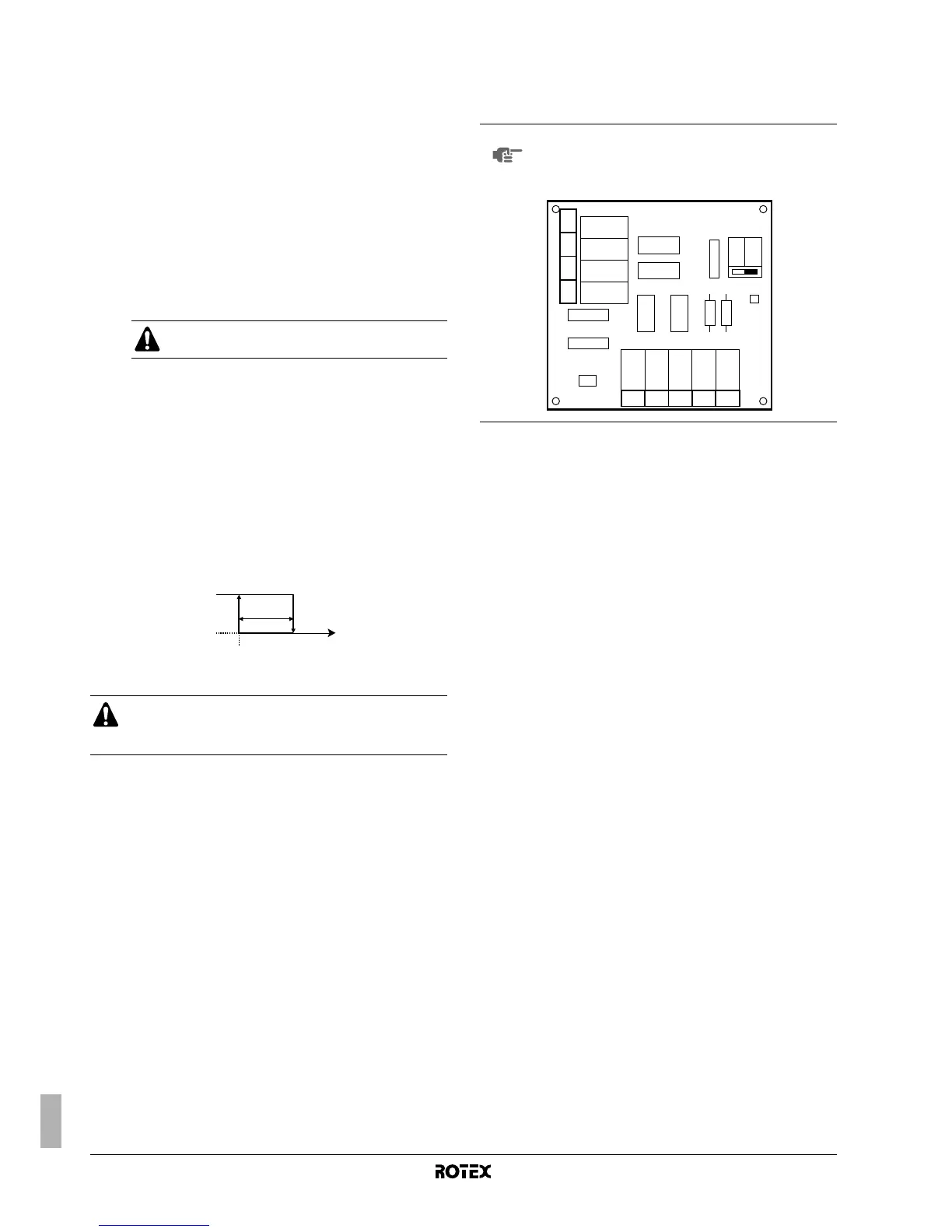

[F] Configurare opţională
Funcţionarea pompei
Reglajul local pentru funcţionarea pompei se aplică la logica funcţio-
nării pompei numai când comutatorul DIP SS2-3 este decuplat.
Când funcţionarea pompei este dezactivată, pompa se va opri dacă
temperatură exterioară este mai mare decât valoarea setată de
[4-02] sau dacă temperatura exterioară scade sub valoarea setată de
[F-01]. Când funcţionarea pompei este activată, funcţionarea pompei
este posibilă la toate temperaturile din exterior. Consultaţi
"Configurarea funcţionării pompei" la pagina 22.
■ [F-00] Funcţionarea pompei: specifică dacă funcţionarea
pompei este activată (1) sau dezactivată (0).
Autorizarea răcirii spaţiului
■ [F-01] Temperatura de autorizare a răcirii spaţiului: defineşte
temperatură exterioară sub care răcirea spaţiului este
decuplată.
Comanda încălzitorului plăcii de fund
Se aplică numai la instalaţia cu o unitate exterioară RRLQ sau în
cazul când este instalat setul opţional al încălzitorului plăcii de fund.
■ [F-02] Temperatura de cuplare a încălzitorului plăcii de fund:
defineşte temperatura exterioară sub care încălzitorul plăcii
de fund va fi activat de unitatea interioară pentru a preveni
acumularea gheţii pe placa de fund a unităţii exterioare la
temperaturi din exterior căzute.
■ [F-03] Histereza încălzitorului plăcii de fund: defineşte
diferenţa dintre temperatura de cuplare a încălzitorului plăcii
de fund şi temperatura de decuplare a încălzitorului plăcii de
fund.
Încălzitorul plăcii de fund
Funcţionalitatea X14A
■ [F-04] Funcţionalitatea X14A: specifică dacă logica X14A
urmează semnalul de ieşire pentru trusa solară model
RKHBH/X_AA/AB (0) sau dacă logica X14A urmează ieşirea
pentru încălzitorul plăcii de fund (1).
Această funcţie este valabilă numai pentru RKHBX
când este selectată răcirea spaţiului.
T
A
Temperatura din exterior
PRECAUŢIE
Încălzitorul plăcii de fund este controlat prin X14A.
Asiguraţi-vă că [F-04] este setat corect.
T
A
[F-02]
[F-03]
ON
OFF
NOTĂ
Independent faţă de reglajul local [F-04], contactul
X3-X4 (EKRP1HB) urmează logica semnalului de
ieşire pentru modelul de trusă solară. Vezi figura de
mai jos pentru poziţia schematică a acestui contact.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
