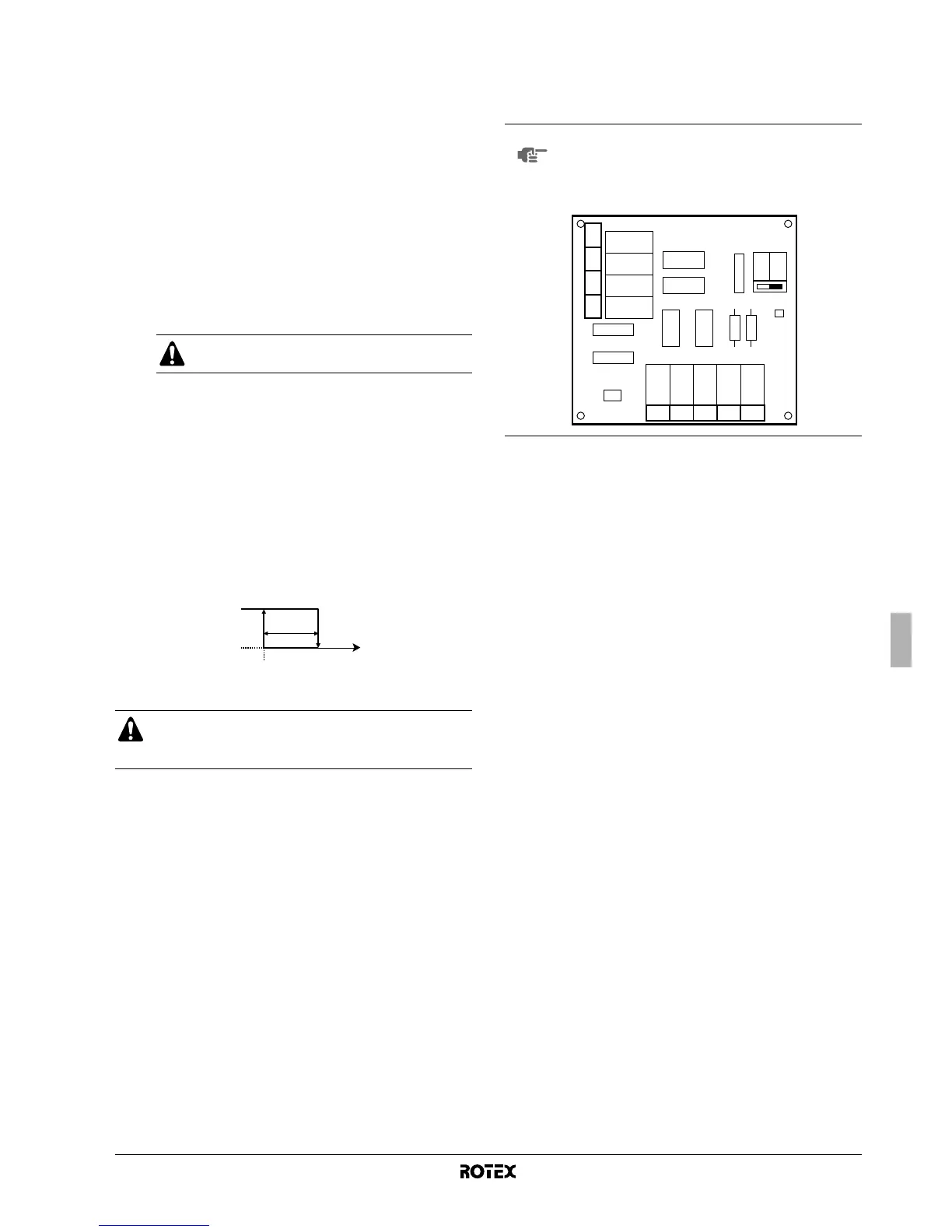

RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
Installationsanleitung
35
[F] Setup von Optionen
Pumpenbetrieb
Die bauseitigen Einstellungen für den Pumpenbetrieb beziehen sich
nur dann auf die Logik des Pumpenbetriebs, wenn der DIP-Schalter
SS2-3 auf OFF (Aus) gestellt ist.
Ist der Pumpenfunktion deaktiviert, stellt die Pumpe ihren Betrieb
ein, wenn die Außentemperatur über den durch [4-02] festgelegten
Wert steigt oder unter den durch [F-01] festgelegten Wert sinkt. Ist
die Pumpenfunktion aktiviert, kann die Pumpe bei allen Außen-
temperaturen arbeiten. Siehe "Konfiguration des Pumpenbetriebs"
auf Seite 23.
■ [F-00] Pumpenbetrieb: Bestimmt, ob die Pumpenfunktion
aktiviert ist (1) oder deaktiviert (0).
Erlaubnis für Raumkühlung
■ [F-01] Temperatur, ab der Raumkühlung zugelassen wird:
Bestimmt die Außentemperatur, bei deren Unterschreiten
Raumkühlung ausgeschaltet wird.
Steuerung der Bodenplatten-Heizung
Gilt nur für Installationen mit einer RRLQ-Außeneinheit oder wenn
die optionale Bodenplatten-Heizung installiert ist.
■ [F-02] Bodenplatten-Heizung EIN-Temperatur: Bestimmt die
Außentemperatur, bei deren Unterschreiten die Inneneinheit
die Bodenplatten-Heizung aktiviert, damit sich an der
Bodenplatte der Außeneinheit kein Eis bilden kann, wenn die
Außentemperatur entsprechend niedrig ist.
■ [F-03] Bodenplatten-Heizung Hysterese: Bestimmt den
Unterschied zischen den Werten für Bodenplatten-Heizung
EIN-Temperatur und Bodenplatten-Heizung AUS-
Temperatur.
Bodenplatten-Heizung
Funktionalität von X14A
■ [F-04] Funktionalität von X14A: Bestimmt, ob die Logik von
X14A dem Ausgangssignal für das Modell RKHBH/X_AA/A
des Solar-Zusatzes folgt (0) oder ob die Logik von X14A dem
Ausgangssignal für die Bodenplatten-Heizung folgt (1).
Diese Funktion gilt nur für RKHBX, wenn Raum-
kühlung ausgewählt worden ist.
T
A
Außentemperatur
VORSICHT
Die Bodenplatten-Heizung wird von X14A gesteuert.
Achten Sie darauf, dass [F-04] korrekt eingestellt wird.
T
A
[F-02]
[F-03]
EIN
AUS
HINWEIS
Unabhängig von der bauseitigen Einstellung [F-04]
folgt der Kontakt X3-X4 (EKRP1HB) der Logik des
Ausgangssignals für das Modell des Solar-Zusatzes.
Die Schemazeichnung unten zeigt, wo sich dieser
Kontakt befindet.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
To Next Page
