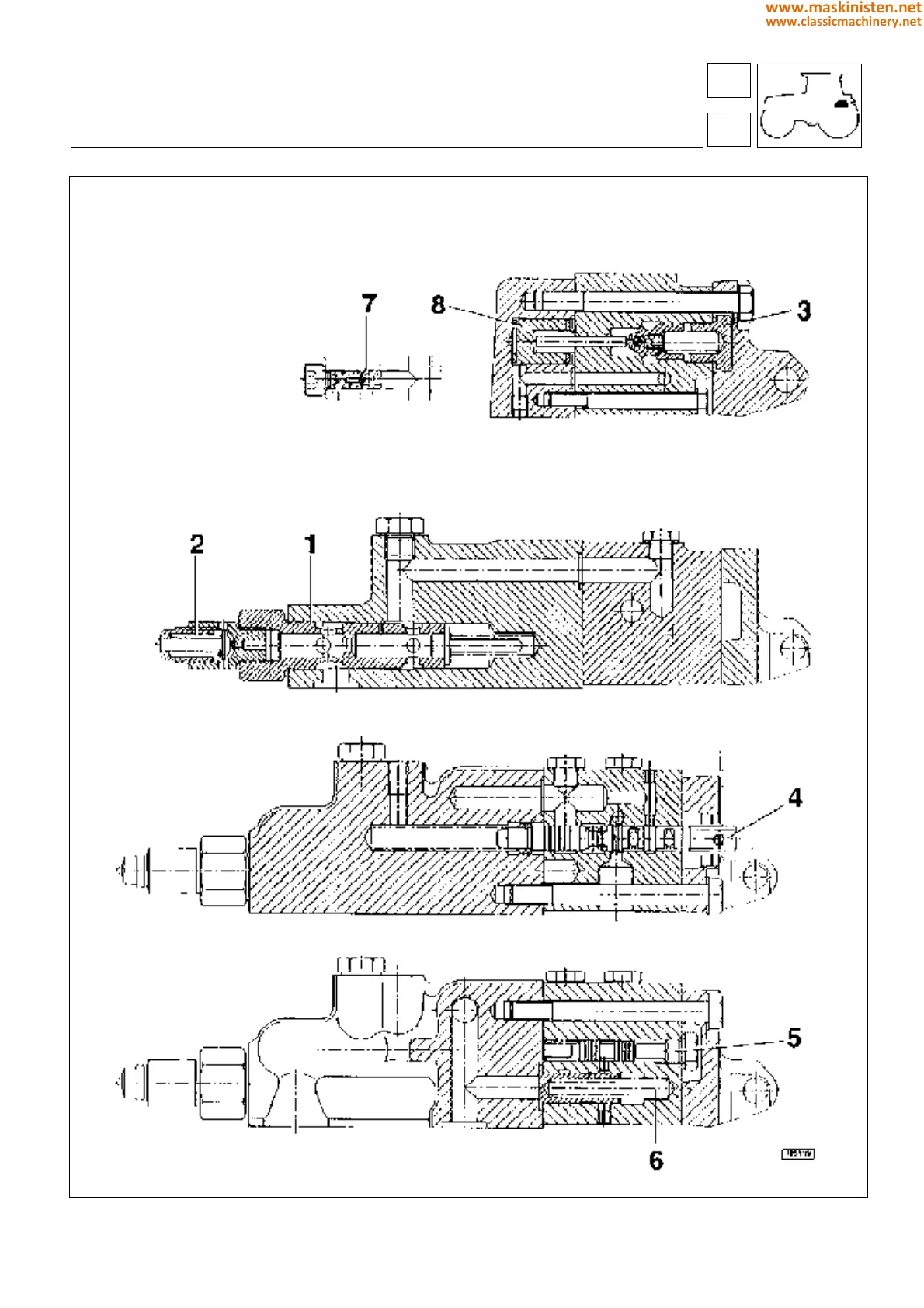

Fig. 6 - Hydraulic distributor section.
1 Valvematic
2 Shock valve
3 Unloading valve
4 Directional control valve
5 Enabling pilot valve
6 Enabling valve
7 Inlet valve
8 Down actuator piston
