WT34-Xx4x，Xx5x：将传感器对准物体。选择定位，确保红色发射光束射中物体的中
间。此时，应注意传感器的光学开口（透明保护盖）处应无任何遮挡 [参见 插图 51 和
插图 52].
WT34-Xx1x，Xx2x：将传感器对准物体。选择定位，确保红外光（不可见光）射中物
体的中间。仅可通过 LED 指示灯辨别校准是否正确。为此，请参见 插图 51 和
插图 52。此时，应注意传感器的光学开口（透明保护盖）处应无任何遮挡。

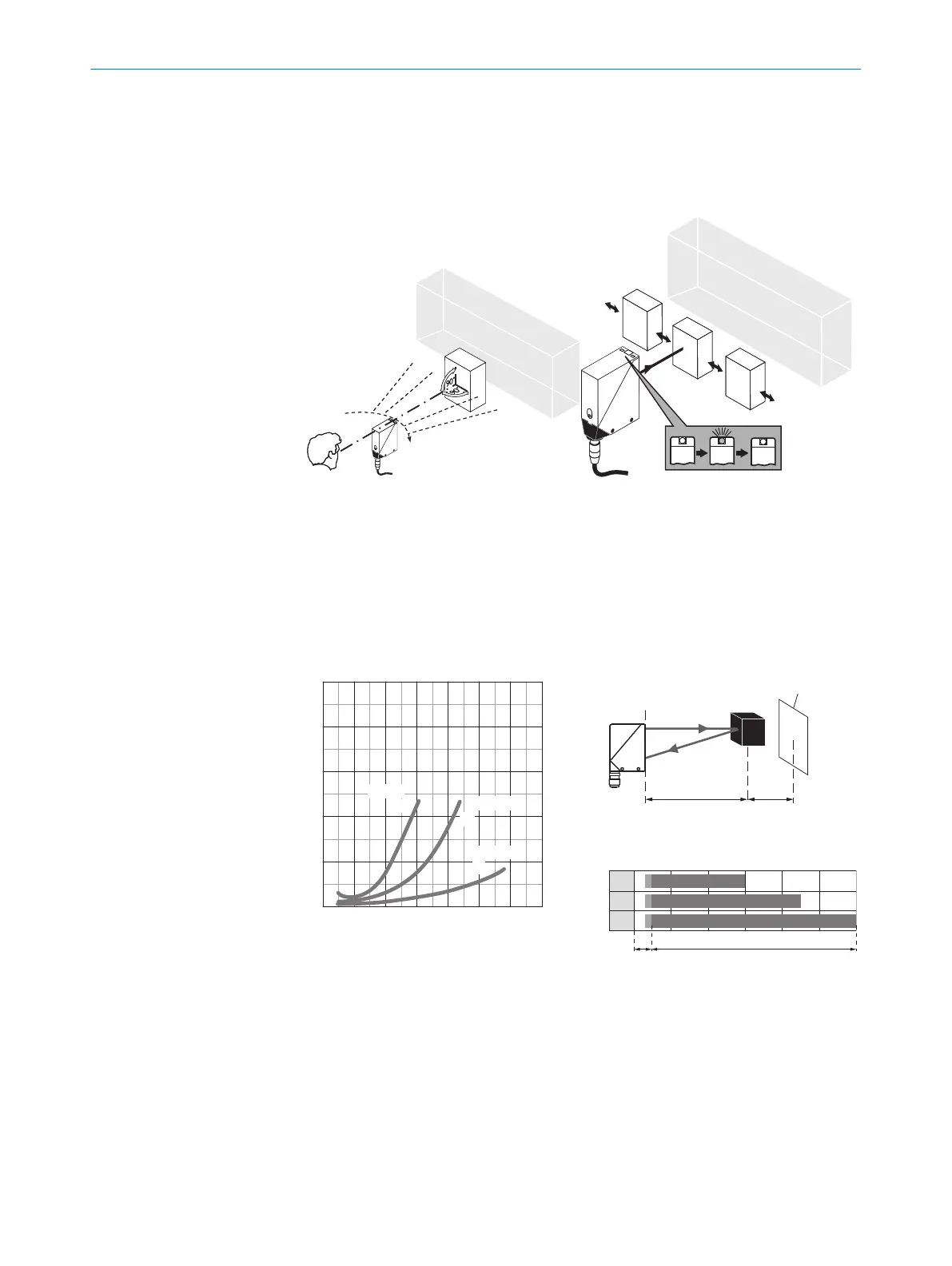

插图 51: 方位 插图 52: 校准 2
2
触发感应距离
WT34 为带背景抑制功能的漫反射式光电传感器。根据待检物体及其背景的反射比，在
已设置触发感应距离（x）与背景之间保持最小距离（y）。
反射比：6% = 黑色 1，18% = 灰色 2，90% = 白色 3（DIN 5033 规定的标准
白）。我们建议您使用低反射比的物体进行设置。
背景抑制功能的最小距离 (= y) 可以从图表 [插图 53 1] 中如下确定：
示例：x = 600 mm, y = 4.5 => 600 mm 的 4.5 % = 27 mm。即，自传感器距离 >
627 mm 时，才能抑制背景。
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x
插图 53: WT34-Xx4x, -Xx5x，红光
yx
white back-
ground (90%)
x = 600 mm, y = 27 mm
(= 600 mm 的 4.5%)
100 600
100 900
100 1,200
1
2
3
A B
A = 检测距离（取决于物体的反射率）
B = 调节范围
86 调试
98
8009202.11O1 | SICK
