10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x

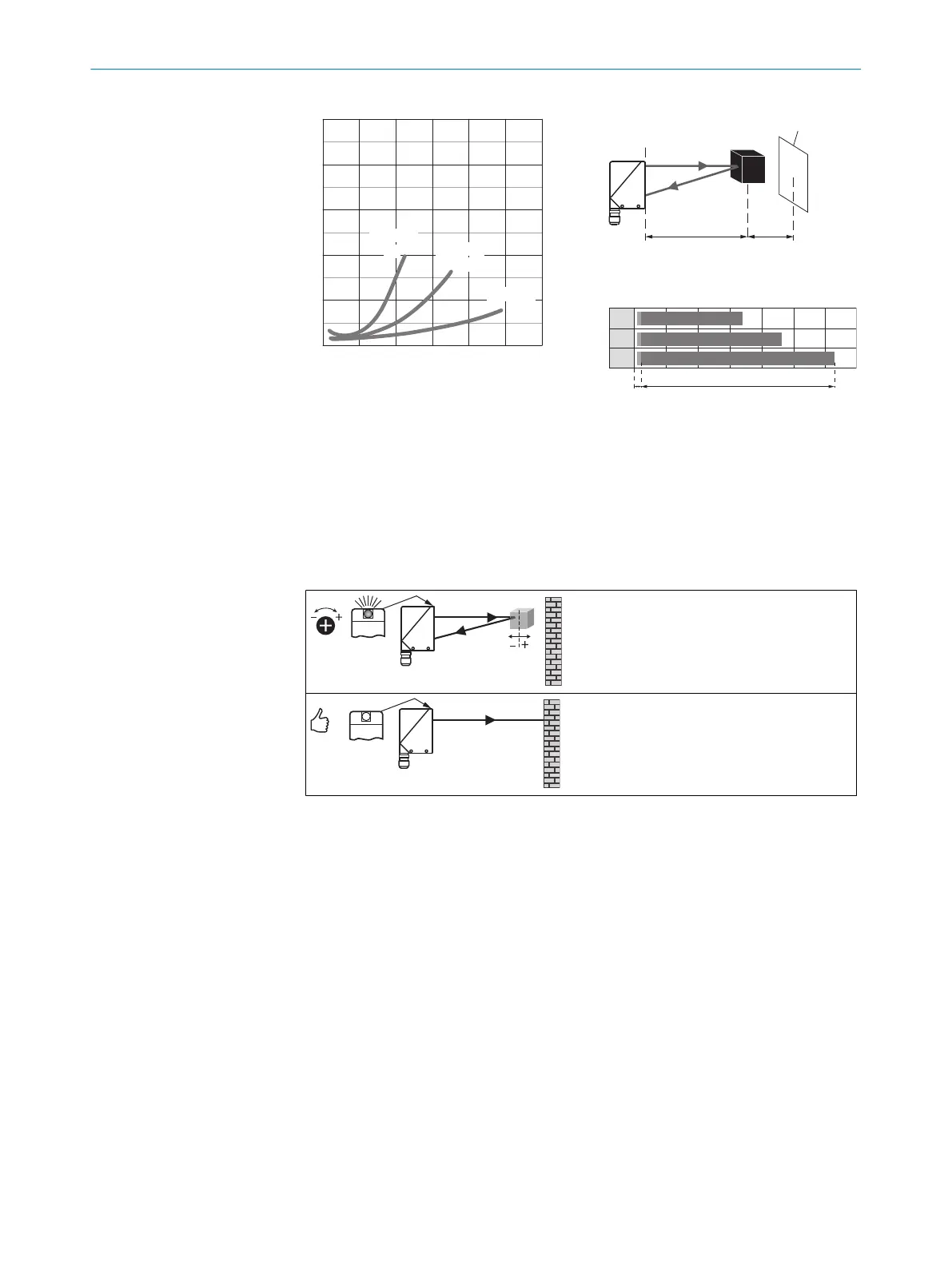

插图 54: WT34-Xx1x, -Xx2x, 红外线
yx
white back-
ground (90%)
x = 1,000 mm, y = 30 mm
(= 1,000 mm 的 3%)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = 检测距离（取决于物体的反射率）
B = 调节范围
3
触发感应距离设置
配电位计的传感器：打开传感器的顶盖和保护罩；注意不能让脏污进入设备。
使用电位计（型号：无挡针）设置触发感应距离。向右旋转：提高触发感应距离，向左
旋转：降低触发感应距离。我们建议使触发感应距离涵盖物体，例如，参见 表格 68。
触发感应距离设置完成后，将物体从光路中移除，同时，将抑制背景并改变开关量输出
[参见 插图 53 和 插图 54]。
表格 68: 触发感应距离设置
传感器已设置并准备就绪。
4
时间功能设置
WT34-xx2x, WT34-xx5x：t0 = 无时间延迟，t1 = 时间延迟，t2 = 时间延迟；适用于 -
R：0 = 禁用继电器，1 = 激活继电器。延时选择开关，可根据下图在设备上设置。
延时：可在 0.5 ~ 10 s 之间设置。
调试 86
8009202.11O1 | SICK
Subject to change without notice
