ESSiemens Building Technologies A6V10816676_----_d 117

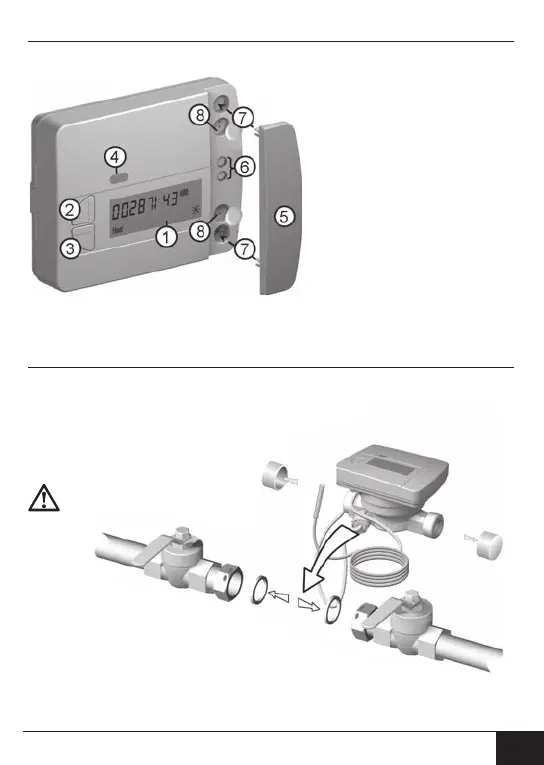

Elementos de mando e interfaces
(1) Como estándar, el display siempre está desconectado (Sleep-Modus).
Oprima brevemente la tecla <H> o
<V> para llamar el bucle de indica-
ción de lectura rápida.
Oprima la tecla <H> o <V> durante
más de 3 segundos para llamar el
esquema de mando por niveles.
(2) Tecla < H > (horizontal)
(3) Tecla < V > (vertical)
(4) Interfaz del IrDA
(5) Cubierta de la interfaz
(6) Interfaz del módulo
Oriciosdejacinparamdulospticoseternoscableseternos
(8) Protección de usuario y tomas para conexiones de cable externas
Montaje del contador mediante atornilladura
• Retire el tubo de lavado o desmonte el contador existente.
• Retire todas las juntas viejas.
• Si es necesario, desmonte
la sonda de temperatura.
• Retirar los capuchones de protección
de roscas
• Apriete las atornilladuras con nueva junta con un par de apriete de
máx. 45 Nm.
¡Instale el nuevo contador
siempre con juntas nuevas!
