DESiemens Building Technologies A6V10816676_----_d 51

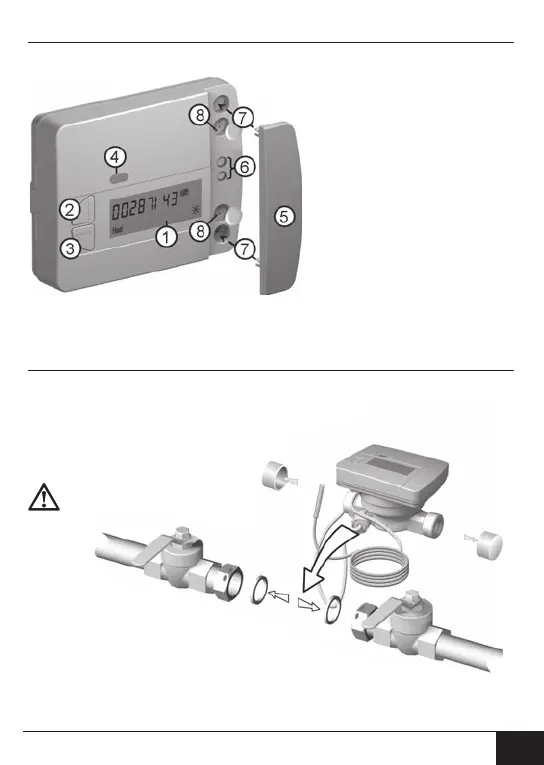

Bedienelemente und Schnittstellen
(1) Standardmäßig ist das Display immer aus (Sleep Modus).
Drücken Sie kurz die Taste < H >
oder < V > um die Anzeigeschlei-
fe Schnellablesung aufzurufen.
Drücken Sie die Taste < H > oder
< V > länger als 3 Sekunden
um das Ebenen-Bedienschema
aufzurufen.
(2) Taste < H > (horizontal)
(3) Taste < V > (vertikal)
(4) IrDA-Schnittstelle
(5) Schnittstellenabdeckung
(6) Modul-Schnittstelle
(7) Befestigungslöcher für externe optische Module und externe Kabel
(8) Benutzersicherung und Steckplätze für externe Kabelanschlüsse
Montage Verschraubungszähler
• Spülrohr entfernen bzw. vorhandenen Zähler ausbauen
• Alte Dichtungen entfernen
• Ggf. Temperaturfühler ausbauen
• Gewindeschutzkappen entfernen
• Verschraubungen mit neuen Dichtung mit
max. 45 Nm Anzugsmoment anziehen
Neuen Zähler immer mit
neuen Dichtungen installieren!
