DESiemens Building Technologies A6V10816676_----_d 55
Wandmontage
Varianten mit abnehmbarem Rechenwerk können mit dem optional erhältlichen
andhalterHRIKbismacmvomurchussmessteilenternt
installiert werden.

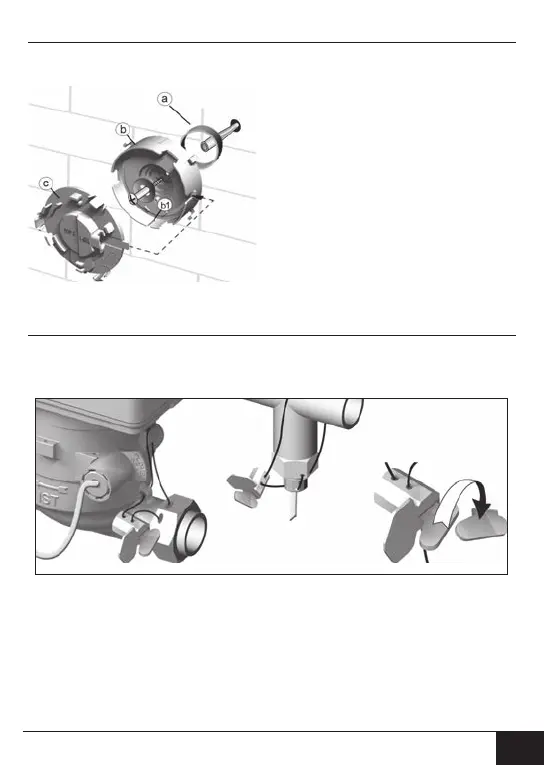

(1) Abstandhalter (a) und Wandhalter (b)
mittels beiliegenden Materials an der
gewünschten Position befestigen. Den
Wandhalter so ausrichten, dass die Nut
(b1) nach unten zeigt.
(2) Abdeckung (c) so aufstecken, dass die
Aufschrift „TOP2“ waagerecht zu lesen
ist und in den Wandhalter einrastet.
Rechenerkvomurchussmessteil
abnehmen, Rechenwerkskabel abrollen
(4) Rechenwerk spürbar in den Wandhalter
einrasten.
Benutzersicherungen anbringen
Dem Zähler sind zwei Twister-Plomben beigelegt, mit denen die Temperatur-
fühler und die Messrohrverschraubung verplombt werden können.
Zur Plombierung gehen Sie wie folgt vor:
(1) Draht der Plombe durch die Plombenbohrungen der Überwurfmutter am
EinlauamETundamurchussmessteilbzhlerverschraubung
und Tauchhülse fädeln.
(2) Draht durch die Öffnung im Plombenkörper stecken und straffziehen.
(3) Plombenverschluss umklappen und mit deutlichem Klicken fest in das
Plombengehäuse vollständig bündig einpressen!
(4) Überschüssigen Plombendraht abtrennen
