Siemens WFx6 Series - Montering Av Temperaturmåler

2
1
P1 P2
Neddykks-
dybde > 50 %,
< 99 %
4
3
riktig feil
a
b
NOSiemens Building Technologies A6V10816676_----_d 295

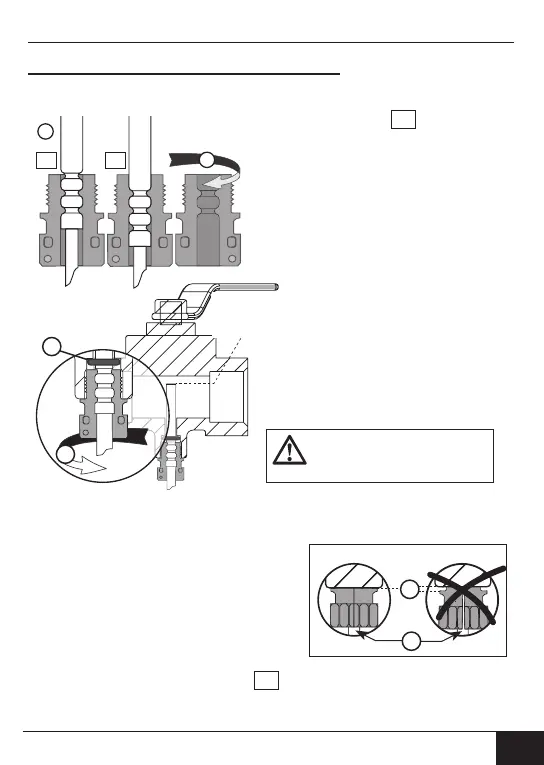

Montering av temperaturmåler
Dypp montasjesett temperaturmåler direkte inn
Målere med temperaturføler 5,2 × 45 mm er vedlagt montasjesettet. Med dette
kan du montere sensoren direkte i kuleventilen.
Utfør trinn 1-4 med avbildet posisjon
P1
av temperatur-
sensoren (TF) i den halvsfæriske skrufor-
bindelsen.
(1) Sett temperatursensoren inn i vedlagte
halvsfæriske skruforbindelse.
(2) Den andre tilskruingshalvdelen settes
slik på at låsestiftens ene halvdel låses i
den andre halvdelens fordypning.
(3) Plasser O-Ringen på monte-
ringsstedet i kuleventilen.
Bruk original O-ring som følger
med forsendelsen!
(4) Skyv inn TF og stram tilskruingen
med et tiltrekningsmoment på ca. 3 Nm
(håndfast).
Kontroller at TF er montert korrekt:
(a) Kragen på på den halvsfæriske skrufor-
bindelsenliggeriuktmedkuleventilen
beleneptilskruingeneriuktmed
hverandre
Dersom TF-monteringen ikke ble utført
korrekt, må TF fjernes fra kuleventilen
Følg trinn 1-4 med avbildet posisjon
P2
av temperatursensoren (TF) i den
halvsfæriske skruforbindelsen.
Temperaturfølerne må
ikke berøre bunnen på
kuleventilen!
