Seinäasennus
Mallit, joissa on irrotettava laskulaite, voidaan asentaa valinnaisesti saatavalla
seinäpidikkeellä HMRIK001 001 kork. 40 cm:n päähän virtausanturista.

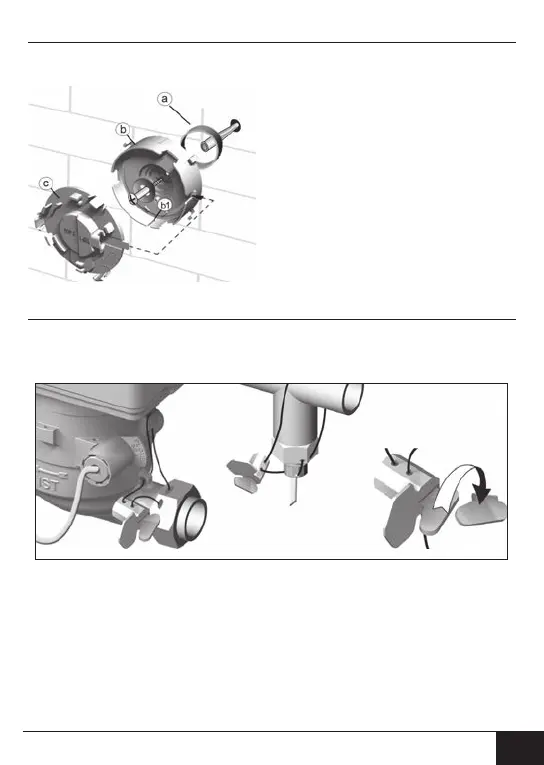

1) Kiinnitä välikappale (a) ja seinäpidike
(b) mukana toimitetulla materiaalilla
haluttuun kohtaan. Kohdista seinäpidike
niin, että ura (b1) osoittaa alaspäin.
2) Aseta suojus (c) niin, että teksti TOP2
on luettavissa vaakatasossa ja se
kiinnittyy seinäpidikkeeseen.
3) Irrota laskulaite virtausanturista, rullaa
laskulaitteen kaapeli auki.
4) Anna laskulaitteen lukkiutua kuuluvasti
seinäpidikkeeseen.
Käyttäjävarmistimien paikoilleen asettaminen
Laskurin mukana toimitetaan kaksi kaapelisinettiä, joilla lämpötila-anturi ja
mittausputken ruuviliitos voidaan sinetöidä.
Suorita sinetöinti seuraavasti:
1) Vie sinetin lanka tulopuolen kiristysmutterin, yksiputkikytkennän ja
virtausanturin tai anturin ruuviliitoksen ja upotusruuvin aukkojen läpi.
2) Vie lanka sinetin aukon läpi ja vedä kireälle.
3) Lukitse sinetti ja työnnä se kuuluvalla klikkauksella tiukasti sinetin koteloon
kokonaan!
4) Leikkaa sinetin ylimääräinen lanka pois
