NLSiemens Building Technologies A6V10816676_----_d 275

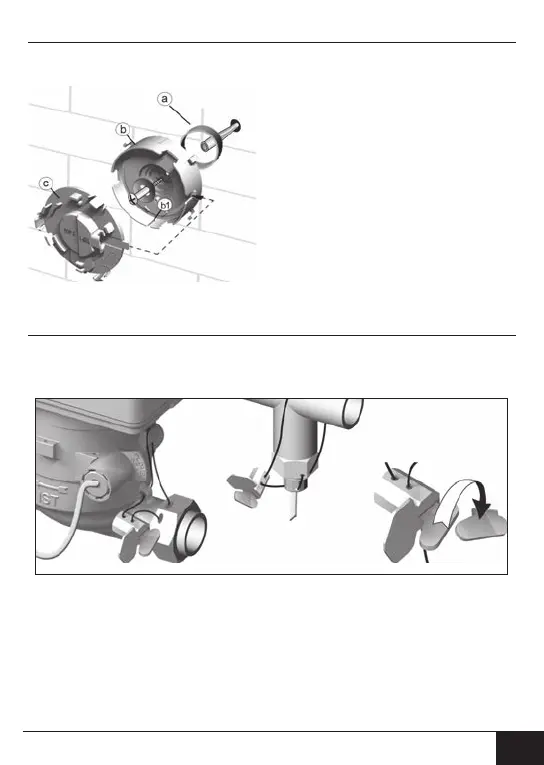

Wandmontage
Varianten met afneembare rekeneenheid kunnen met de optioneel verkrijgbare
wandhouders HMRIK001 001 tot max. 40 cm afstand vanaf de doorstroomsensor
geïnstalleerd worden.
(1) Afstandhouder (a) en wandhouder (b)
door middel van bijgevoegd materiaal
op de gewenste positie bevestigen. De
wandhouder zo uitlijnen, dat de gleuf (b1)
naar beneden wijst.
(2) Afdekking (c) zo erop steken, dat het
opschrift "TOP2" horizontaal te lezen is en
in de wandhouder vergrendelt.
(3) Rekeneenheid van de doorstroomsensor
verwijderen, rekeneenheidskabel afrollen
(4) Rekeneenheid voelbaar in de wandhouder
vergrendelen.
Gebruikersbeveiligingen aanbrengen
Aan de meter zijn twee twister-loodjes bijgevoegd, waarmee de temperatuursenso-
ren en de meetbuisschroefverbinding verzegeld kunnen worden.
Voor het verzegelen met lood gaat u als volgt te werk:
(1) Draad van het loodje door de verzegelingsboringen van de wartelmoeren op de
inlaat, op de EAT en op de doorstroommeter c.q. sensorschroefverbinding en
dompelhuls leiden.
(2) Draad door de opening in het verzegelingsmechanisme steken en strak trekken.
(3) Zegelsluiting omklappen en met duidelijk klikken stevig en helemaal vlak in de
verzegelingsbehuizing drukken!
(4) Overtollige verzegelingsdraad afsnijden
