Montage temperatuursensor

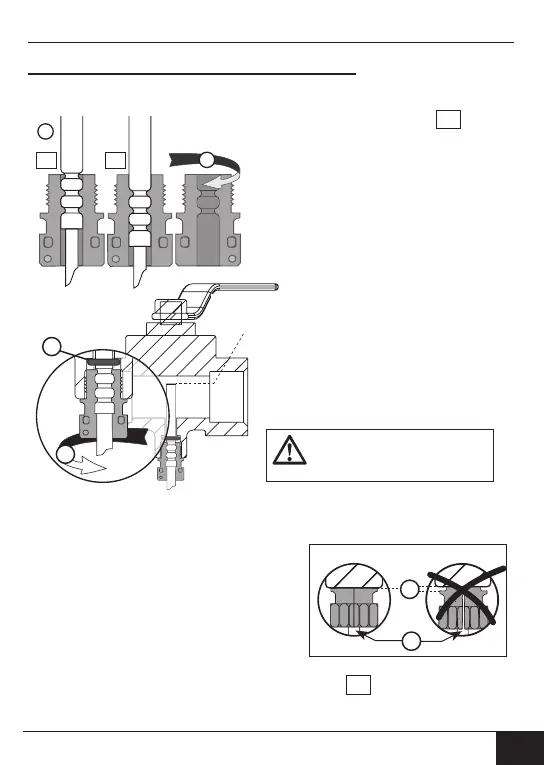

Montageset temperatuursensor direct gedompeld
Voor meters met temperatuursensor 5,2 × 45 mm is een montageset bijgevoegd.
Hiermee kunt u de sensor in de kogelkraan direct gedompeld monteren.
Voer de stappen 1-4 met de afgebeelde positie
P1
van de temperatuursensor (TS) in de half-
schaal-schroefverbinding uit.
(1) Temperatuursensor in bijgeleverde half-
schaal-schroefverbinding plaatsen.
(2) De tweede schroefhelft zo erop steken
dat de vergrendelpen van de ene helft in
de uitdiepingen van de tweede helft vergren-
delt.
(3) O-ring op de inbouwplaats in de
kogelkraan plaatsen.
Originele O-ring uit de
bijverpakking gebruiken!
(4) TS inschuiven en schroefverbinding met
een aanhaalmoment van ca. 3 Nm (hand-
vast) aandraaien.
Controleer de correcte TS-montage:
(a) Kraag van de halfschaal-schroefverbinding
ligt gelijk afsluitend tegen de kogelkraan
(b) Schalen van de schroefverbinding zijn vlak
tegen elkaar gezet
Als de TS-montage niet correct kon worden
gedaan, moet de TS weer uit de kogelkraan
verwijderd worden.
Voer daarna de stappen 1-4 met de afgebeelde positie
P2
van de temperatuursen-
sor (TS) in de halfschaal-schroefverbinding uit.
De temperatuursensor mag
niet tegen de onderkant
van de kogelkraan stoten!
