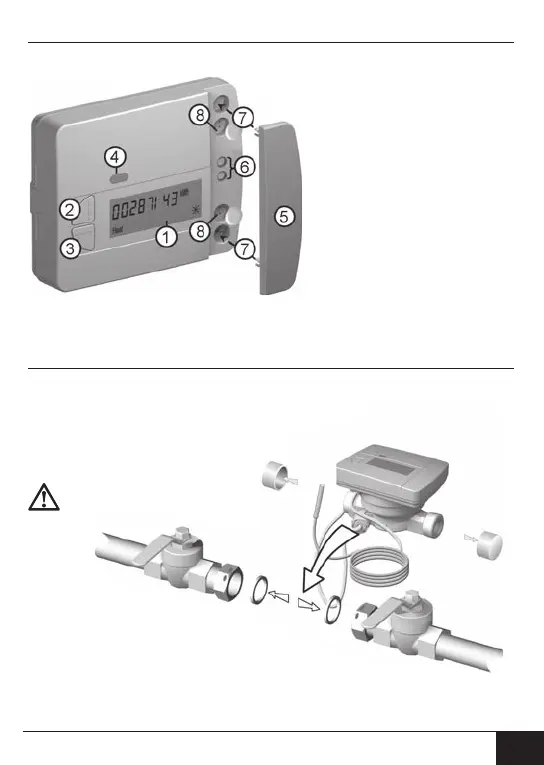

Bedieningselementen en interfaces
(1) Standaard is het display altijd uit (Sleep Modus).
Druk kort op de toets < H > of < V >
omdeeergavelussnelleaezing
op te roepen.
Druk langer dan 3 seconden op
de toets < H > of < V > om het
niveau-bedieningsschema op te
roepen.
(2) Toets < H > (horizontaal)
(3) Toets < V > (verticaal)
(4) IrDA-interface
(5) Interfaceafdekking
(6) Module-interface
(7) Bevestigingsgaten voor externe optische modules en externe kabels
(8) Gebruikersbeveiliging en aansluitingen voor externe kabelaansluitingen
Montage schroefbare meter
• Spoelbuis verwijderen c.q. aanwezige meter verwijderen
• Oude afdichtingen verwijderen
• Evt. temperatuursensor demonteren
• Schroefdraadbeschermingskappen
verwijderen
• Schroefverbindingen met nieuwe afdichting met
max. 45 Nm aandraaimoment aanhalen
Nieuwe meter altijd met
nieuwe afdichtingen installeren!
