FI 136 A6V10816676_----_d Siemens Building Technologies
Liittäminen
Suorita laskurin liittäminen seuraavasti:
• Määritä asennuspaikka laskurissa olevan tekstin mukaisesti.
• Ota huomioon laskurin mitat ja tarkista, onko vapaata tilaa tarpeeksi.
• Huuhtele laitteisto huolellisesti ennen laskurin liittämistä ja sulje pallohanat.
• Poista huuhteluputki asennuksesta.
• Poista uuden laskurin kierteitetty suojus.
• Asenna laskuri pysty- tai vaakasuoraan kahden pallohanan väliin niin, että
virtausanturissa oleva nuoli täsmää virtaussuunnan kanssa. Ota huomioon
liittämisolosuhteet ja seuraavat esimerkit.
• Asenna lämpötila-anturi samaan kiertoon kuin laskuri.
Tärkeitä liittämisohjeita
Anturien johdot (esim. lämpötila-anturin kaapeli) on asennettava vähin-
tään 50 mm:n etäisyydelle sähkömagneettisiin häiriölähteisiin (katkaisi-
jat, sähkömoottorit, loistelamput.
Asennettu laskuri on painelaite! Kuuman veden aiheuttama palovammo-
jen vaara! Asennuksen saa suorittaa vain koulutettu ammattihenkilöstö.
Ota huomioon käyttöohje, käyttöolosuhteet ja standardin EN 1434-6
mukaiset liittämisvaatimukset!
Ota huomioon oikea tulo- ja paluupuolen asennus sekä virtausanturin
asennusasento!
Asenna uusi laskuri aina yhdessä uusien tiivisteiden kanssa!
Lämpötila-anturit voidaan asentaa palloventtiileihin, T-kappaleisiin,
suoraan upottaen tai upotusholkkeihin. Anturin päiden on yletyttävä
vähintään putken halkaisijan puoliväliin.
Ota huomioon upotusholkkien käyttöä koskevat kansalliset ja maakoh-
taiset säännökset.

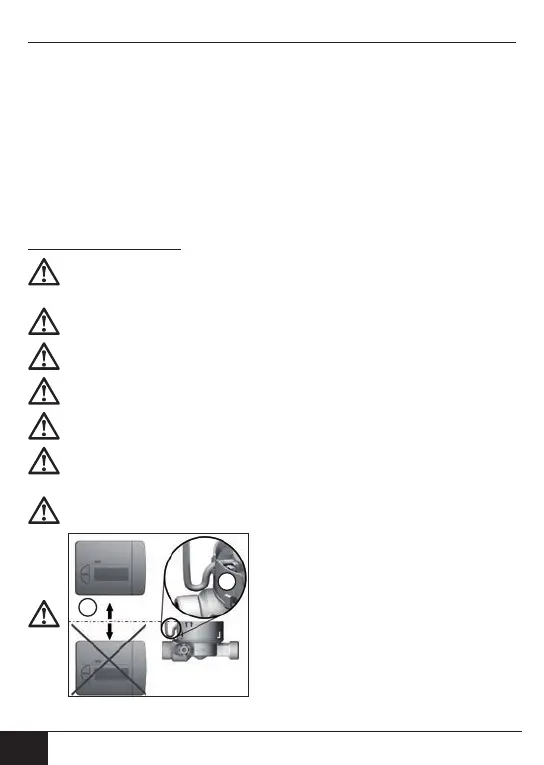

Kosteuden tiivistymisvaarassa tai ky-
lmäprosesseissa laskulaitteiston on oltava
asennettu seinään tai korkeammalle kuin
läpivirtausmittari (1).
Seinäasennuksessa laskulaitteiston johto
on asennettava niin, että lauhdevesi ei
virtaa tai tiputa läpivirtausmittarin kela-
koteloon (2).
1
2
