Måler med M-Bus grensesnitt og 2 impulsinnganger WFx54..
Apparater av type WFx54.. er utstyrt med et M-Bus-grensesnitt. De fungerer
som kommunikasjonshub til overføring av måleverdier til en M-Bus-sentral I
tillegg er apparatene utstyrt med 2 impulsinnganger. Dermed kan impulsene
registreres fra en eller to vanntellere med impulsingang (Reed Kontakt) og
overføres til M-Bus-sentralen.
Det kan ikke monteres tilleggsmoduler
på tellere av apparattype WFx54..

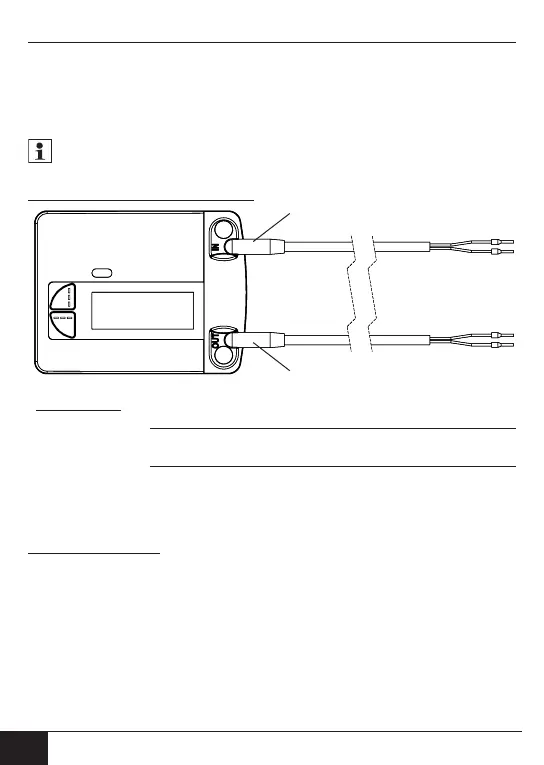

Koble kontrollkabelen til apparatet
Pin-fordeling
Impulsinngang 1 Pin 1: Oransje
Pin 2: Brun
Impulsinngang 2 Pin 1: Rød
Pin 2: Svart
M-bus Pin 1: oransje (brukes ikke)
Pin 2: brun (brukes ikke)
Pin 3: rød
Pin 4: sort
Tilkobling på M-Bus
Innstallering av M-Bus-kabel må gjøres iht. EN 13757-2.
Følg disse anvisningene:
• Bruk fjærbelastede klemmer eller klemforbindelser av høy kvalitet som
passer til diametrene!
• Unngå unødvendig scanning av M-Bus.
• Dersom det er mulig skal M-BUS settes i drift i ett trekk!
• Påse at strømtilførselen til M-Bus er kontinuerlig.
• Unngå avslåing av M-Bus.
• Unngå kortslutning ved servicearbeid og etterinnstallering på M-Bus-kabelen.
