Upotussy-
vyys > 50 %,
< 99 %
4
3
oikein väärin
a
b
FISiemens Building Technologies A6V10816676_----_d 141

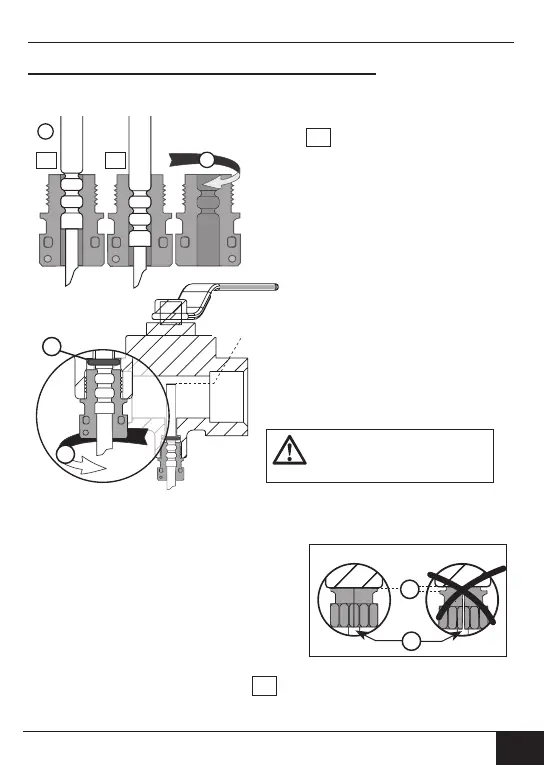

Lämpötila-anturin asennus
Suoraan upotettavan lämpötila-anturin asennussarja
Laskureille, joiden lämpötila-anturi on 5,2 x 45 mm, toimitetaan mukana asen-
nussarja. Sillä voit asentaa anturin pallohanaan suoraan upotettuna.
Suorita vaiheet 1–4 lämpötila-anturin (LA) kuvatussa
kohdassa
P1
puolikuoren ruuviliitoksessa.
1) Aseta lämpötila-anturi mukana toimitet-
tuun puolikuoren ruuviliitokseen.
2) Aseta ruuvin toinen puoli niin, että
toisen puolen lukitustappi lukkiutuu toisen
puolen koloihin.
3) Paikoita O-rengas pallohanan
asennuskohtaan.
Käytä alkuperäistä
O-rengasta pakkauksesta!
4) Työnnä LA sisään ja kiristä ruuviliitos
noin 3 Nm:n kiristysmomenttiin (sormi-
tiukkuuteen).
Tarkista LA:n oikea asennus:
a) Puolikuoren ruuviliitoksen reuna on
kohdakkain pallohanan kanssa
b) Ruuviliitoksen kuoret on asetettu koh-
dakkain toisiinsa nähden
Jos LA-asennusta ei voitu tehdä oikein, LA
on otettava pois pallohanasta.
Suorita sen jälkeen vaiheet 1–4 lämpöti-
la-anturin (LA) kuvatussa kohdassa
P2
puolikuoren ruuviliitoksessa.
Lämpötila-anturi ei saa
koskettaa pallohanan
pohjaan!
