Montaje en pared
Las variantes con una unidad central aritmética extraíble se pueden instalar separa-
damente del sensor de paso con el soporte para pared disponible opcionalmente a
una distancia máx. de 40 cm.

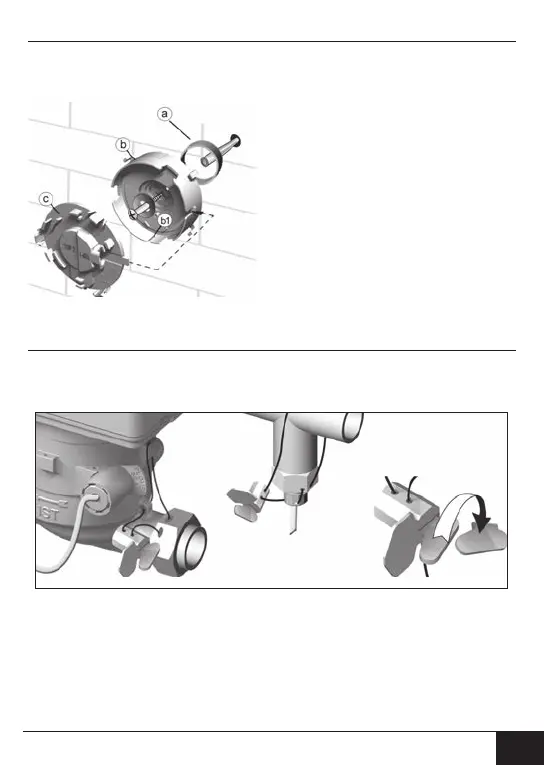

(1) Fije el distanciador (a) y el soporte de
pared (b) en la posición deseada con el
material adjunto. Oriente el soporte de
pared de modo que la ranura (b1) señal
hacia abajo.
(2) Colocar la cubierta (c) de tal manera
que la inscripción "TOP2" pueda leerse
horizontalmente y encaje en el soporte de
pared.
(3) Desencajar la unidad central aritmética del
sensor de caudal, desenrollar el cable de
la unidad central aritmética.
(4) Encajar el procesador en el soporte mural.
Instalar las protecciones de usuario
El contador dispone de dos llamados precintos por torsión con los que se pueden
precintar los sensores de temperatura y la atornilladura del tubo de medición.
Para precintar, proceda como a continuación:
Paseelalambredelprecintoporeloriciodelprecintodelatuercaderacoren
la entrada, en el EAT y en el sensor de paso o la atornilladura del sensor y la
vaina de inmersión.
(2) Insertar el alambre a través de la abertura del cuerpo del precinto y tensar.
(3) Volcar el cierre del precinto y presionarlo completamente al ras en la carcasa de
precinto con un clic notorio.
(4) Cortar el excedente del alambre del precinto
